Enkel byggegrop

Dataene i et applikasjonslag trenger ikke komme fra landmåling. Vi kan godt konstruere dette laget manuelt. Vi anbefaler å bruke sjikt 101 og oppover for denne type lag.

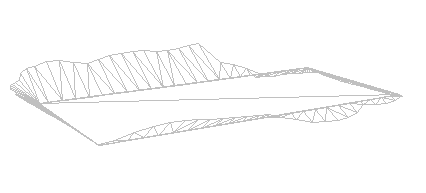

Applikasjonslag med sjikt 101

Et typisk eksempel på dette er en enkel byggegrop.

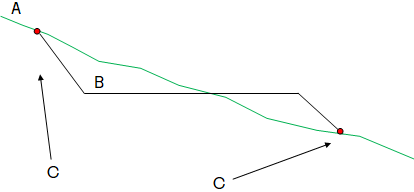

Figurtekst: A = Lag 1, B = Lag 2, C = Beregnede skjærings- og fyllingslinjer

Gemini Terrain har en egen funksjon som beregner skjæring og fylling mot jordlag og fjellag. Funksjonen er aktiv for linjer, lukkede linjer og polygoner. Vi finner den på hurtigmenyen som Bygg skjæring/fylling fra linje/polygon....

Fremgangsmåte

1. Opprett eksempelvis en lukket linje for hovedflaten i gropen og sett ønsket høyde på denne.


Lukket linje med definert høyde

1. Bygg skjæring og fylling mot de andre fysiske lagene med funksjonen .


Nå kan vi bruke byggegrop med beregningstype volumkontur til å utføre masseberegning mellom lagene.

1. Opprett byggegrop med beregningstype volumkontur i det vertikale listefeltet for EFI-modeller.

2. Programmet finner automatisk begrensningen hvor begge sjiktene er definerte og beregner mengdene.
