Brukergrensesnitt

Menyene varierer avhengig av hvilken modelltype tegningen har.

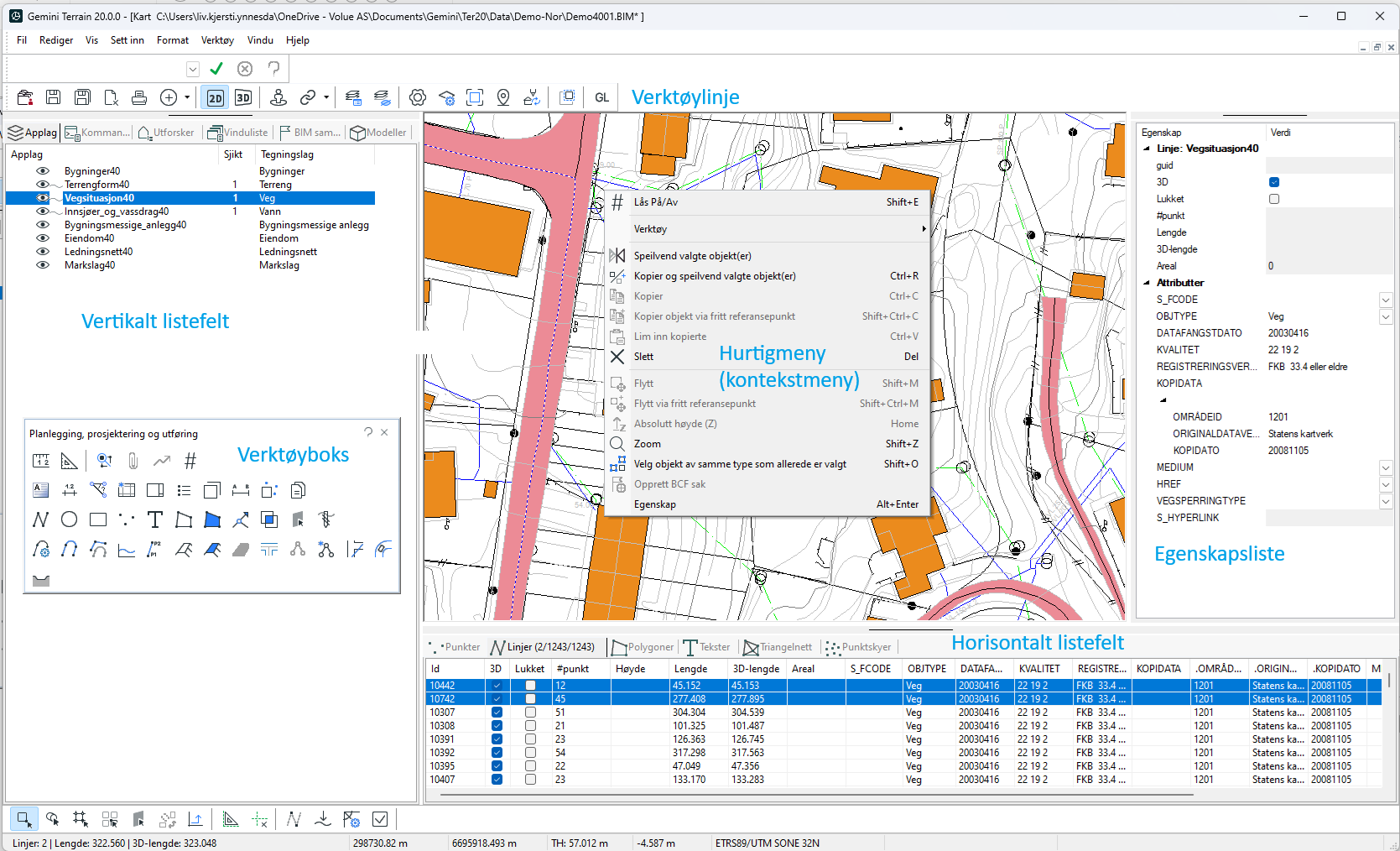

Figuren under viser brukergrensesnittet for tegninger med modelltype Terrengmodell.

Brukergrensesnittet for Gemini Terrain med terrengmodell.

Menyer

Øverst i skjermen (eller øverst i aktivt vindu når flere vises samtidig) vises navnet på aktiv tegning samt mappen (katalogen) som den lagres i.

Nedtrekksmenyer

Neste linje er menyen hvor en rekke undermenyer kan aktiveres. Valg i menyen foretas ved å peke på ønsket valg og klikke venstre musetast. Denne linjen refererer vi ofte til som menylinjen.

Hurtigmeny eller kontekstmeny (høyreklikk på merkede objekter)

Hvis ett eller flere objekter er merket i tegningen og du trykker høyre musetast, kommer det opp en meny med aktuelle funksjoner. Et av valgene på denne menyen er verktøyboksen.

Tilsvarende vil du få opp hurtigmenyer i vertikalt og horisontalt listefelt.

Verktøyknapper

Verktøylinje

En del kommandoer ligger på verktøylinjen:

Øvre verktøylinje med kommandoknapper.

Du finner ut hva de forskjellige knappene gjør ved å la pekeren hvile på en knapp. Da vises en boks med forklarende tekst – skjermtips.

En del kommandoer ligger også på den nedre verktøylinjen (nederst i programmet):

Nedre verktøylinje med tilleggskommandoer.

Verktøysett (verktøyboks)

Når du arbeider med en tegning har du tilgang til ulike verktøysett. Verktøylinjen inneholder en knapp for hvert av de aktuelle verktøysettene.

Valgene for å slå av/på verktøysett finner vi på menyen Vis.

Verktøysettene er merket med en ring rundt symbolet. Pek over knappene i skjermen, og det vil dukke opp skjermtips som forklarer hva verktøysettet behandler. Når du bytter verktøysett vil innholdet i verktøyboksene endre seg.

Terrengmodell har følgende verktøysett:

• Standard verktøysett
• Verktøysett for 3D-primitiver
• Verktøysett for planlegging, prosjektering og utførelse
• Verktøysett for landmåling
• Verktøysett for figurbibliotek
• Verktøysett for rendering

Presentasjonstegning har følgende verktøysett:

• Standard verktøysett
• Verktøysett for 2D-primitiver
• Verktøysett for figurer
• Verktøysett for tverrprofiler
• Verktøysett for lengdeprofil

Kommandolinje

Under menyen finner vi kommandofeltet.

Her kan kommandoer skrives inn direkte fra tastaturet. Dette er nyttig for brukere som ønsker å gi kommandoer direkte fra tastaturet i stedet for å velge i meny eller på verktøylinjen, for å spare tid.

Meldingslinje

På den nedre verktøylinjen finner vi også meldingslinjen. Feltet viser alle meldinger som kommer fra programmet. Det kan være meldinger til deg om hva som skal utføres og feilmeldinger fra programmet når ikke alt er som det bør være.

I feltet til venstre inngis kommandoer og tilhørende parameterverdier. De enkelte parametrene skilles med mellomrom eller komma. Som desimalskilletegn i de enkelte parametrene brukes desimalpunktum. Kommandoene utføres ved å trykke på knappen til venstre eller fra tastaturet med tasten [Enter].

En del kommandoer gir melding til brukeren om hva som forventes gjort i skjermen. Disse meldingene kommer frem i meldingsfeltet. Følg nøye meldingen og utfør som beskrevet, eller avbryt med [Esc], Avbryt eller Stop.

Vertikalt listefelt

Du kan slå på vertikalt listefelt. Dette feltet inneholder med standard menyoppsett seks arkfaner:

Arkfaner i det vertikale listefeltet.

1. Applikasjonslag
   Viser alle lagene i tegningen. Dette kan være GMI-lag, BGR-lag eller WMS-lag. BGR-lag og WMS-lag har egne ikoner. Alle applikasjonslag får en kobling til et predefinert tegningslag. Disse tegningslagene kan vi slå på/av med funksjonen Vis lag... som vi finner på verktøylinjen. Ved å høyreklikke på kolonneoverskriften kan vi synliggjøre denne koblingen.
   Applikasjonslag er nærmere beskrevet i eget avsnitt.

2. Modeller
   Inneholder oversikt over de innsatte modellene i tegningen: SFI-modeller (veg, grøft, tunnel osv.), byggegroper og kryss. Her er det også mulig å opprette SFI-modeller.

3. Utforsker
   Inneholder alle åpne tegninger organisert i en trestruktur.

4. Vinduliste
   Inneholder alle åpne tegninger. Bruk listen til å ordne vinduer horisontalt eller vertikalt, samt bytte mellom ulike vinduer.

5. Kommandoliste
   Viser alle kommandoene som er satt inn i tegningen. Dette vil typisk være generelle objekter som tekster og figurer eller prosjekterte objekter som veger og groper.

6. BIM samhandling

Horisontalt listefelt

Dette listevinduet kalles også objektlisten og inneholder alle objekttypene i et applikasjonslag. Objektlisten viser objektene i aktivt applikasjonslag.

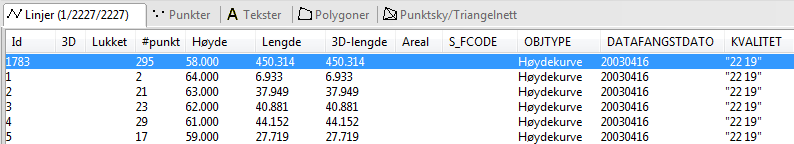

Horisontalt listefelt (objektlisten) med objekttyper og statistikk.

Hver objekttype har tall i parentes. Tallene viser følgende informasjon:

• Det første tallet viser antall merkede elementer
• Det andre tallet viser antall tegnede elementer (kan avvike fra totalt antall hvis filter er aktivt)
• Det tredje tallet viser totalt antall elementer

Objektene i det horisontale listefeltet har kolonner for faste egenskaper (beregnet fra deres geometri) og andre skjemadefinerte egenskaper (metadata).

Merk

Den faste egenskapen helning beregnes fra høyde på startpunkt og sluttpunkt i linjen.

Sortering i horisontalt listefelt

Når du klikker på en kolonneoverskrift, vises et lite symbol som forteller hvilken sorteringsrekkefølge som er aktiv. Vi har tre mulige statuser:

• Ingen markering – listen er usortert
• Pil opp (↑) – stigende sortering, altså minst til størst
• Pil ned (↓) – synkende sortering, altså størst til minst

Dersom du merker objekter, for eksempel direkte i kartet, vil disse flyttes øverst i listen slik at de blir enkle å finne.

De valgte objektene sorteres seg imellom etter samme rekkefølge som de uvalgte objektene nedenfor.

Når du klikker på en annen kolonneoverskrift for å sortere etter en ny kolonne, forblir de valgte objektene øverst, men sorteres etter den nye rekkefølgen.

Den valgte sorteringsrekkefølgen beholdes også når du:

• Bytter mellom geometrifaner
• Utfører ulike operasjoner på applag-objekter

Sorteringen tilbakestilles til usortert dersom du gjør et annet applag aktivt.

Filtrering i objektlisten

Du kan bestemme hvilke objekter som skal vises og velge filter for 2D og 3D visning. Du kan også lage egne filtre ved behov eller hente filtre fra maler.

Filtrering er detaljert beskrevet i dialoghjelpen for Filter.

Merk at filtreringsvalgene også er tilgjengelige på objektlistens kontekstmeny:

• Vis objekter (V)
• Bruk filter (F)
• Definer aktivt filter (D)

Egenskapsliste

Liste for å redigere egenskaper i applikasjonslag og kommandoer. Funksjonen støtter også redigering av flere objekter i samme operasjon. Dersom ingen objekter er valgt så vil denne listen vise IFC-site informasjonen (Map Conversion info, Coordinate Reference System info, etc.).

Statuslinjen

Statuslinjen viser kartkoordinater (Øst, Nord) og beregnet gridhøyde (TH), samt prosjektets koordinat- og høydesystem.

Statuslinje med koordinater og høydesystem.

Dersom en SFI-modell er merket i skjermen, får vi også vist avstand fra senterlinje og profilnummer. Maksimal avstand fra senterlinje til trådkors er 200 meter.

Statuslinje med SFI-modell informasjon.

Vi kan også holde nede tasten [Ctrl] og peke på en linje. Da vil vi også få opp lagnummer og flatenummer/navn til linjen.

Redigere innhold

Innholdet i tegningen kan til enhver tid endres. Eksisterende elementer kan slettes, endres eller flyttes. Noen objekter er ikke tillatt å endre ved 3D-fremstilling. Det som skal endres merkes ved hjelp av venstre musetast.

Merke et element

Et element merkes ved å peke og klikke en gang på venstre musetast.

Merke flere elementer

Flere elementer kan merkes ved å holde nede tasten [Ctrl] samtidig som du klikker på venstre musetast.

Merke elementer innenfor og som berøres av et rektangel

Flere elementer kan merkes samtidig når du bruker et dynamisk rektangel for å ringe inn og berøre de elementene som skal endres. Pek først øverste venstre hjørne av et tenkt rektangel og venstreklikk. Hold nede musetasten. Et rektangel i stiplet strek vises. Dra rektangelet nedover til høyre og slipp musetasten når ønskede elementer er innenfor eller berørt av rektangelet.

Merke alle elementer innenfor et rektangel

Flere elementer kan merkes samtidig når du bruker et dynamisk rektangel for å ringe inn de ønskede elementene. Pek først nederste venstre hjørne av et tenkt rektangel og venstreklikk. Hold nede musetasten. Et rektangel i heltrukket strek vises. Dra rektangelet oppover til høyre og slipp musetasten når de ønskede elementene er kommet innenfor rektangelet.

Hurtigtaster

Det er definert hurtigtaster for en del funksjoner, blant annet [Ctrl] + [P] for Skriv ut.

Tastekombinasjon	Funksjon
[Ctrl] + [F4]	Lukker aktiv modell
[Ctrl] + [Tab]	Henter neste vindu
[Ctrl] + [O]	Åpne modell
[Ctrl] + [S]	Lagre modell
[Ctrl] + [R]	Gjenoppfriske skjerm
[Ctrl] + [W]	Henter standard verktøyboks
[Ctrl] + [Shift] + [W]	Velg verktøyboks
[Ctrl] + [J]	Hent tegningsliste
[Shift] + [C]	Gjenta siste kommando
[Ctrl] + [Shift] + [Pil venstre]	Panorer til venstre
[Ctrl] + [Shift] + [Pil høyre]	Panorer til høyre
[Ctrl] + [Shift] + [Pil opp]	Panorer oppover
[Ctrl] + [Shift] + [Pil ned]	Panorer nedover
[Ctrl] + [Pil venstre]	Panorer halvt til venstre
[Ctrl] + [Pil høyre]	Panorer halvt til høyre
[Ctrl] + [Pil opp]	Panorer halvt oppover
[Ctrl] + [Pil ned]	Panorer halvt nedover
[Ctrl] + [PgDn]	Zoom inn to ganger
[Ctrl] + [PgUp]	Zoom ut to ganger
[Ctrl] + [Home]	Vis alt
[Ctrl] + [End]	Forstørr bildet
[Ctrl] + [Backspace]	Forminsk bildet
[Ctrl] + [Q]	Aktiver kommando QE
[Ctrl] + [R]	Aktiver kommando RP
[Del]	Slett markert objekt
[Ctrl] + [M]	Flytt markert objekt
[Ctrl] + [P]	Skriv ut
