Sporingskurver

Innledning

Gemini Terrain har egen modul for blant annet å beregne sporing dynamisk. Funksjonen finner vi på verktøysett for Planlegging, prosjektering og utførelse:

Sporingskurver

Den viser sporingskurvene og kjøretøyene i plan og i 3D:

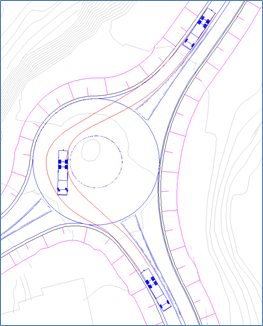

Sporingskurver vist i 2D-visning

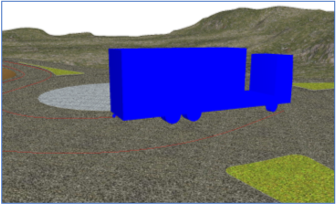

Sporingskurver vist i 3D-visning

Sporingskurver for dimensjonerende kjøretøy er bestemmende for hvor trange kryssene kan gjøres. I prosjekteringsfasen må vi bruke sporingskurver og sørge for at forutsatt framkommelighet tilfredsstilles. Sporingskurver lar deg med andre ord planlegge og optimalisere dimensjonering av veger og kryss under prosjektering.

En egen kjøretøy-editor inneholder standard kjøretøy definert i Statens vegvesens håndbok N100 Veg- og gateutforming. I tillegg kan en med egne parameter definere spesial-kjøretøy, for eksempel kjøretøy for transport av transformatorer, vindmøller o.l., dvs. "bred last" og "lang last".

Vi viser til dialoghjelpen for nærmere beskrivelse av bruken.

Gemini Terrain inneholder også sjablonger med sporingskurver for dimensjonerende typekjøretøyer. Disse er beskrevet i eget avsnitt.
