Hurtigsnitt¶
I Gemini Terrain finnes funksjonen for hurtigsnitt på alle verktøysett, da det er en del av standard verktøysett. Dette verktøyet lar deg raskt lage et tverrsnitt gjennom terrengmodellen.
Ikonet for Hurtigsnitt på verktøysettet
Bruk av hurtigsnitt¶
Fremgangsmåte
- Velg Hurtigsnitt på verktøysett-menyen
- Pek på to punkter i skjermen (venstreklikk for å registrere hvert punkt)
- Snittet genereres automatisk og vises i et eget vindu (QUICKSECTION)
Merk
Hurtigsnitt vil automatisk inkludere 3D-objekter i tillegg til terrengsjiktene.
Redigering av hurtigsnitt¶
Snittet kan enkelt justeres ved å bruke gripehåndtakene. Etter hver flytting genereres snittet automatisk på nytt.

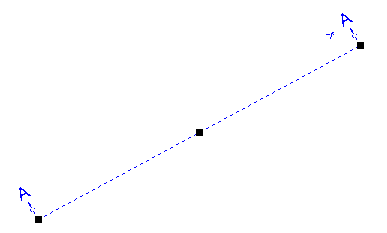

Hurtigsnitt med gripehåndtak for posisjonering
Det midterste gripehåndtaket brukes for å flytte hele snittlinjen. Hvis funksjonen Bruk automatisk rotasjon er aktivert, kan du enkelt normalstille snittet mot en annen linje ved å holde nede tasten [Ctrl] under flytting.
For å endre pil- og tekststørrelse i snittet, dobbelklikk på selve snittlinjen.
Eksport og utskrift¶
Hurtigsnitt kan også:
- Skrives ut direkte
- Eksporteres til ulike formater som CFI og DXF/DWG via menyen Fil
