Lengde- og tverrprofiler

SFI-modell er lagringsstrukturen i Gemini Terrain for infrastruktur som veger, grøfter og tunneler.

SFI-modellen kan lagre blant annet følgende datatyper:

• Horisontal kurvatur
• Vertikalkurvatur
• Lengdeprofil
• Tverrprofiler
• ...

SFI-modellen brukes derfor også til å lage generelle lengde- og tverrprofiler. Til dette brukes Gemini profilgenerator og funksjonene for å generere lengde- og tverrprofiler finner du blant annet på hurtigmenyen når en linje i en SFI-modell er valgt:

• Generer lengdeprofil

• Generer tverrprofiler

Opprette en SFI-modell og generere profiler

Fremgangsmåte

1. Velg Opprett... på kontekstmenyen for modellisten.
2. Velg modelltype SFI-modell, og skriv inn navn på modellen.
3. Trykk OK i dialogen og sett inn punktene for horisontalkurvatur i kartet. Venstreklikk på punkt 1 og deretter punkt 2, og trykk [Enter] for å avslutte og lagre.
4. Merk linjen enten i skjermen eller i modellisten, og velg Generer lengdeprofil eller Generer tverrprofiler på hurtigmenyen (høyreklikk i kartvindu).
5. Konfigurer profiloppsettet og klikk OK for å generere profiler.

Valg i profilgeneratoren

Alle applikasjonslag definert som sjikt i tegningen vil kunne gi et lag i profilet. Du kan velge hvilke som skal tas med. I tillegg til fysiske lag fra sjikt kan du også ta med 3D-objekter (avansert snitt).

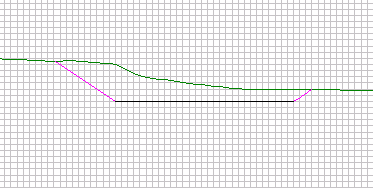

Eksempel på profil med avansert snitt som viser 3D-objekter

Avansert snitt tar med 3D-objekter som berøres av profilet, eksempelvis veger, groper, bygninger, etc. Alle objekter i tegningen (kommandolisten) har en kobling mot et tegningslag, enten mot den predefinerte tabellen for tegningslag eller brukerdefinerte tegningslag. Laget for det avanserte snittet får tegningslagets lagnavn.

Vise eiendomsgrenser i profiler

En aktuell problemstilling er å vise eiendomsgrenser i lengde- og tverrprofiler. Dette kan du løse ved å sette opp en presentasjonsregel for applikasjonslaget i 3D med Parallell/flate som avansert metode. Denne regelen setter opp flater med brukerdefinert høyde som vist i bildet under.

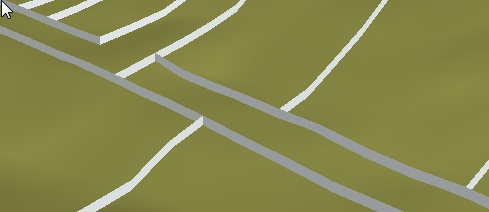

Presentasjonsregel for eiendomsgrenser med parallell/flate som metode

Disse flatene som markerer eiendomsgrensene vil da komme med i profilet hvis du huker av for avansert snitt.

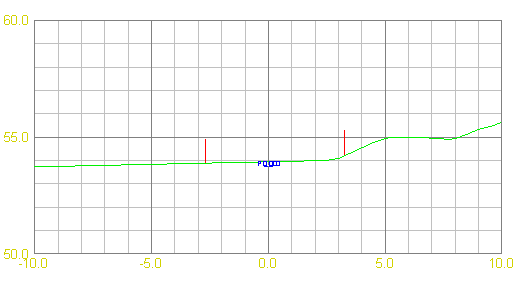

Eiendomsgrenser vist i profil ved bruk av avansert snitt

Merk

Det lages ikke avanserte snitt gjennom applikasjonslag som danner et sjikt. Dette gjelder alle datatyper: punkt, linjer, polygon og triangelnett.

Justert terreng i profiler

En annen innstilling du kan sette er Beregn fra justert terreng. Dette valget bruker gridet og justerer terrenget til overflaten av berørte inngrep som byggegrop og vegkropp.

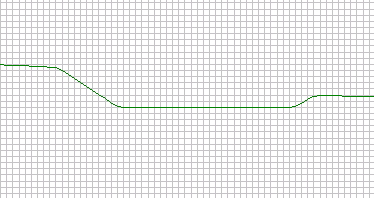

Profil som viser justert terreng med berørte inngrep

Profiloppsett for tverrprofiler

For tverrprofiler kan du også under Profiloppsett... definere hvordan programmet skal generere profilene, det vil si avstand mellom profilene, hvor langt ut til hver side fra senterlinjen de skal gå, etc.

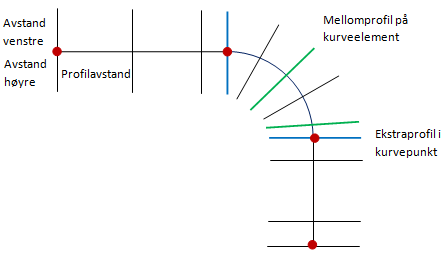

Illustrasjon av innstillinger som kan gjøres for tverrprofiler

Redigeringsmodeller for lengde- og tverrprofiler

Profilgeneratoren bruker egne vinduer til å vise genererte profiler:

• Vinduet Lengdeprofilredigering (LSECT_EDIT: SFI navn) viser lengdeprofiler
• Vinduet Tverrprofilredigering (CSECT_EDIT: SFI navn) viser tverrprofiler

Du kan redigere lagene i disse vinduene som beskrevet i neste avsnitt.

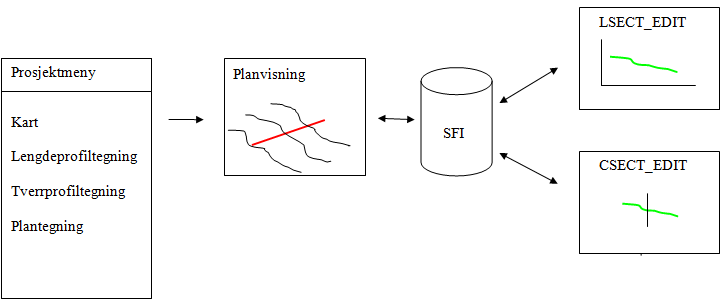

Eksempel på prosjektstruktur med tegninger og redigeringsvindu for SFI

Profilgeneratoren oppretter opptil fem ulike modeller. Redigeringsmodellene LSECT_EDIT og CSECT_EDIT etterfølges av navnet på den tilhørende SFI-modellen.

Dette gjør det enklere å bytte mellom redigeringsmodeller og gir mulighet til å angi ulike tegningsinnstillinger for hver modell.

Merk

Dersom du genererer profiler for mer enn fem forskjellige SFI-modeller, vil programmet bruke den sist genererte CSECT_EDIT/LSECT_EDIT-modellen.
