Redigere lag i profiler

I Gemini Terrain kan du redigere fysiske lag og lag med avanserte snitt på samme måte som du redigerer linjer i applikasjonslag. Redigering kan utføres både via egenskapsdialogen og ved bruk av "grips".

Redigere lag via egenskapsdialogen

Et dobbeltklikk på laget åpner dialogen for egenskaper.

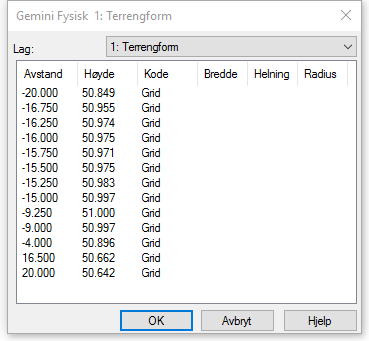

Egenskapsdialogen for redigering av lag i profiler

Redigere lag med høyremusklikk

Når du peker i tverrprofilet, får du tilgang til disse funksjonene via høyre musetast (hurtigmeny):

• Avslutt og lagre
• Sett inn punkt
• Følg laget
• Sorter med klokken om gitt punkt
• Sorter mot klokken om gitt punkt
• Lukk kontur
• Sett inn punkt med udefinert høyde
• Sett høyde udefinert
• Flytt punkt
• Tilføy linjelengde
• Hjelpegeometri
• Flytt dialogboksen til pekerposisjon

Tips

Hurtigtastene står til høyre i menyen. Det kan være lurt å lære seg disse for å effektivisere arbeidet og unngå mange høyreklikk. Konseptene for hjelpeopsjoner for dynamisk linje, snapping og hjelpelinjer (skjæringsberegninger) er også nyttige når du redigerer data i profilet.

Opprette nye fysiske lag

Du kan også opprette nye fysiske lag når du er i lengde- og tverrprofilredigering. Valget Legg til/Opprett... finner du i det horisontale listefeltet for lagnavn.

Funksjon for å opprette nytt lag i profil

Forholdet mellom manuelt redigerte profiler og kildedata

Advarsel

Når du gjør manuelle redigeringer i profilet, må du være klar over at disse er uavhengig av modellen de er blitt generert fra. Det er ingen kobling mellom grunnlagsdataene i applikasjonslaget og de genererte profilene i SFI-modellen. Hvis du genererer profiler på nytt, blir eventuelle manuelle redigeringer overskrevet.

For å unngå utilsiktet overskriving av profilredigeringer har du derfor mulighet til å låse profiler for manuelle SFI-modeller. Låste profiler vil ikke bli påvirket av profilgeneratoren. Det samme gjelder for bygging av teoretiske lag.

Valget Lås på finner du på høyre musetast i listen over profiler.

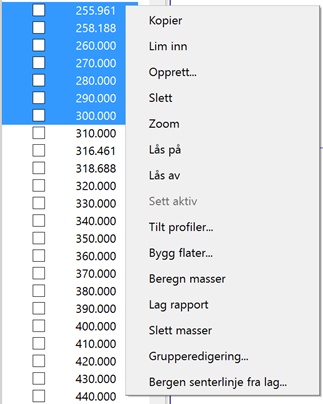

Låsing av profil med høyreklikk

Merk

Denne funksjonaliteten er kun aktiv for SFI-modeller med manuell beregningsmetode. I vegprosjekt med automatisk beregningsmetode bygger profilgeneratoren automatisk lagene på nytt.

Grupperedigering

I mange tilfeller ønsker du å utføre en operasjon på flere profiler og lag i samme slengen. Funksjoner for dette finner du under Grupperedigering...

Redigering av teoretiske lag

Så langt har vi kun omtalt fysiske lag. Når entreprenøren dokumenterer veger, grøfter og tunneler bygger han også teoretiske lag i profilet. Du kan på samme måte redigere teoretiske lag i profilet. Typiske entreprenøroppgaver er nærmere beskrevet i eget avsnitt.
