Beregningsmetode

Profilgeneratoren i Gemini Terrain har to ulike metoder for beregning av hurtigsnitt, lengdeprofiler og tverrprofiler. Hvilken metode som skal brukes, angir du i sjiktinnstillingene for applikasjonslaget. Du kan velge mellom følgende metoder:

• Beregn fra originale data
• Terrenggrid

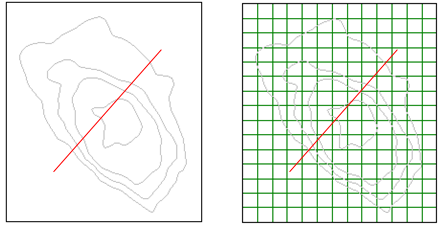

Ulike beregningsmetoder: Venstre = Originale data, Høyre = Terrenggrid

Beregn fra originale data

Hovedprinsippet med denne metoden er at den kun bruker høydeverdiene fra de originale dataene. Metoden beholder eksakte skjæringspunkt i profilene.

Fordeler med denne metoden:

• Finner data også der linjer mangler
• Ivaretar skarpe knekker i terrenget

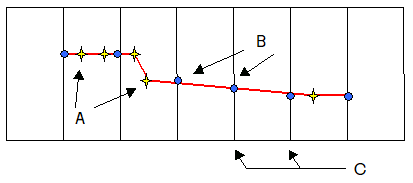

Prinsipp for beregning fra originale data: A = Skjæring med grunnlagsdata, B = Interpolerte punkter, C = Rutenett

Hvordan metoden virker, er avhengig av hvilken metode som er valgt for beregning av terrenggridet:

• Kotelinjer
• Triangelnett
• Punktsky

Triangelnett

Hvis beregningsmetoden er Triangelnett, er regelen enkel: metoden bruker kun høydene fra triangelnettets flater. Utenfor triangelnettet blir det ikke generert data.

Punktsky

Hvis beregningsmetoden er Punktsky, genereres ikke profiler direkte fra punktene. Programmet utfører følgende operasjoner:

1. Triangulerer punktene i nærheten av profilene
2. Genererer profiler fra disse triangelnettene

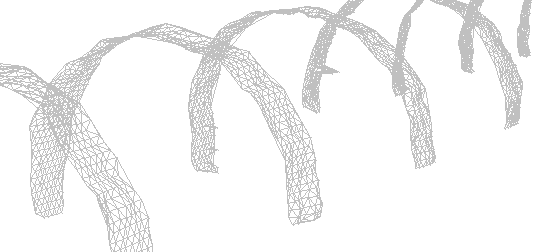

Triangulering av punktsky for profilgenerering

På denne måten slipper du å triangulere hele punktskyen på forhånd.

Merk

Trianguleringsprosessen foregår i bakgrunnen, men du må angi triangulerings-parametrene i profilgeneratoren.

Kotelinjer

Med kotelinjer er prosessen mer kompleks. Linjen vil normalt ikke starte og slutte eksakt på originale data i applikasjonslaget. I disse tilfellene genererer programmet start- og sluttpunktene fra rutenettet. I tillegg må også tverrprofilene ha senterpunkt. Dersom det eksisterer to eksakte skjæringspunkt innenfor bredden på tverrprofilet, interpolerer programmet mellom disse. Hvis ikke, genereres punkter fra rutenettet.

Beregn fra terrenggrid

Med denne metoden genereres alle punkter i profilet direkte fra terrenggridet.

Informasjon

Du kan justere gridtettheten i Innstillinger Gemini Terrain... - Prosjekt - Generelt.

Fordeler og ulemper med denne metoden:

• Finner data også der linjer mangler
• Utjevning med linjer "i nærheten"
• Mister skarpe knekker i terrenget

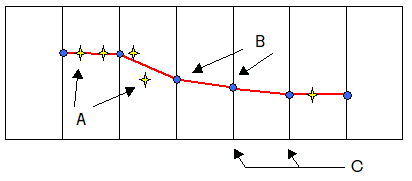

Prinsipp for beregning fra terrenggrid: A = Skjæring med grunnlagsdata, B = Interpolerte punkter, C = Rutenett

Merk

Størrelsen på rutenettet har betydning for hvor skarpe knekker som bevares i profilene. Et tettere rutenett gir bedre gjengivelse av skarpe terrengformasjoner.
