Tunneldører

En spesiell funksjon justerer tunnelbanketten for åpninger som tunneldører.

Funksjonen endrer bankettlagene på venstre/høyre for senter dør for å støtte åpen dør mer enn 90 grader.

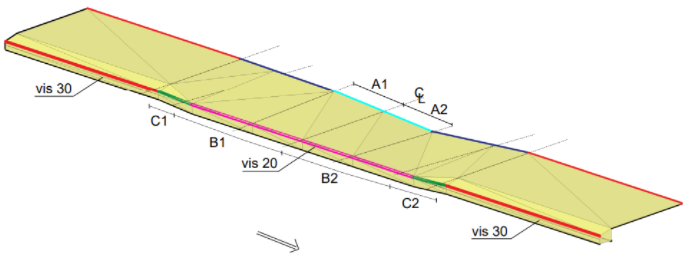

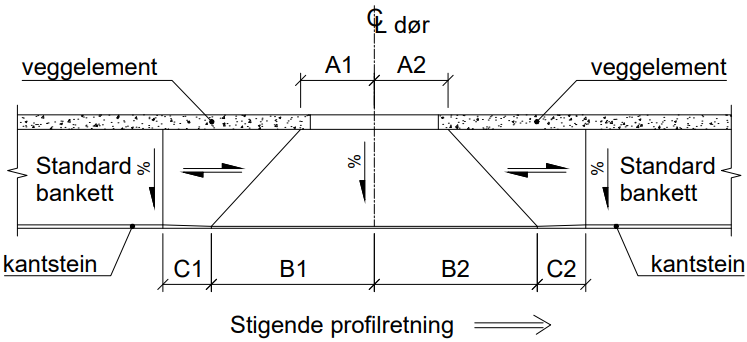

Linjen A1-A2 er horisontal i lengderetningen. Linjen B1-B2 følger den opprinnelige tunnelskråningen. C1-C2 segmentene benyttes for overgang mellom spesiell kantsteinshøyde til normal kantsteinshøyde.

Det opprettes 7 ekstra tverrsnitt ved C1, B1, A1, dørsenter, A2, B2, C2. Pilen angir stigende profilretning

Parameterinnstillinger

Profilnumre for senter dør og tilhørende bankettparametere må du legge inn i en forhåndsdefinert liste i Excel.

Bruk malen mal_Banquet.xls som ligger på Sys-mappen (Innstillinger Gemini Terrain - Personlige innstillinger - Installasjonsinformasjon - Mapper).

Erstatt "mal" med navnet på SFI-filen, eksempelvis:

• Test.sfi
• Test_Banquet.xls

Merk

Begge filene må ligge på prosjektmappen.

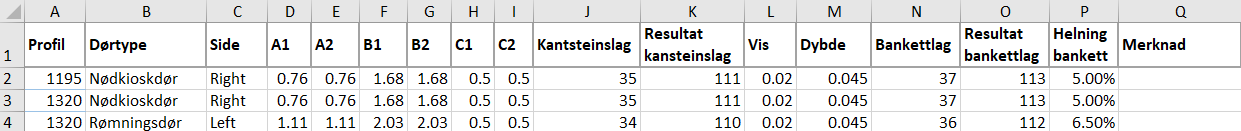

Eksempel på parametertabell

Figur: Excel-parametertabell for tunneldører

Kolonneforklaring

Kolonne	Beskrivelse	Enhet
A	Profilnummer for senter dør	-
D/E/F/G/H/I	Avstander	Meter
J	Kantsteinlag (typisk 34/35 eller brukerdefinerte lag)	-
K	Resultat kantsteinslag (brukerdefinerte numre for justerte banketter)	-
L	Synlig del av banketten i justert område	-
M	Dybde på usynlig del av banketten i justert område	-
N	Bankettlag (typisk 36/37 eller brukerdefinerte lag)	-
O	Resultat bankettlag (brukerdefinerte numre for justerte banketter)	-
P	Helning bankett normalt på senter dør	-

Advarsel

Du må selv passe på at du velger lag som ikke er brukt til andre oppgaver.

Høyder for døren beregnes automatisk, og etter bygging får du opp en loggfil med informasjon om justeringene.

Eksempel:

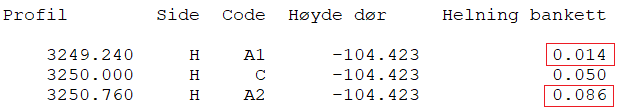

Eksempel på loggfil med informasjon om tunneldørjusteringer

Resulterende helninger for banketten i A1 og A2 er avgjørende i denne loggen. Negative verdier vil si at banketten har et fall inn mot døren.

Important

Funksjonen er foreløpig ikke en del av den generelle byggemotoren, men en prosess som du kan kjøre etter standard bygging av tunnelen.

Fremgangsmåte for bygging av tunneldører

Fremgangsmåte

1. Kopier mal_Banquet.xls til prosjektmappe og endre "mal" til navn på SFI-fil
2. Legg inn parametre for alle tunneldører i Excel-filen
3. Merk ønsket SFI-modell i tegningen
4. Velg funksjonen Parametre for tunneldør... (se nedenfor) - Parametre i Excel-fil blir importert til dialog
5. Velg ønskede rader du vil bygge og trykk Bygg
6. Resultatlagene for bankettjusteringene bygges og logg med nøkkelinformasjon vises

Merk

Alle profiler blir tagget. Dette betyr at du kan få slettet gamle profiler hvis du endrer senterpunktet for døren. Sletting er kun mulig hvis du bygger alle åpningene på nytt (merker alle radene i dialogen og bygger).

Kopiering av punkter til applikasjonslag

Etter bygging kan du kopiere punktene A1, B1, C1, A2, B2, C2 og linjene A1-B1, A2-B2 til applikasjonslag.

Fremgangsmåte

1. Opprett applikasjonslag med malen mal_Banquet.aly
2. Bygg tunneldører
3. Merk applikasjonslag og velg Lim inn objekter...

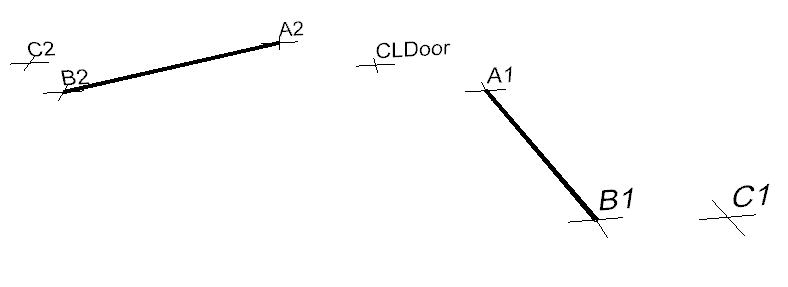

Kopiert tunneldørgeometri til applikasjonslag

Parametre for tunneldør...

Funksjonen ligger ikke på standard-menyene og må legges til manuelt:

Aktivering av funksjon

1. Velg Verktøy - Utvidet verktøy - Innstilling for systemtilpasning...
2. Huk av for Tillat å brukertilpasse meny/verktøysett/knapperad
3. Velg tannhjulet, eksempelvis på verktøylinjen
4. Velg App 4, Komp 13 og kommando 239
5. Trykk Tilføy

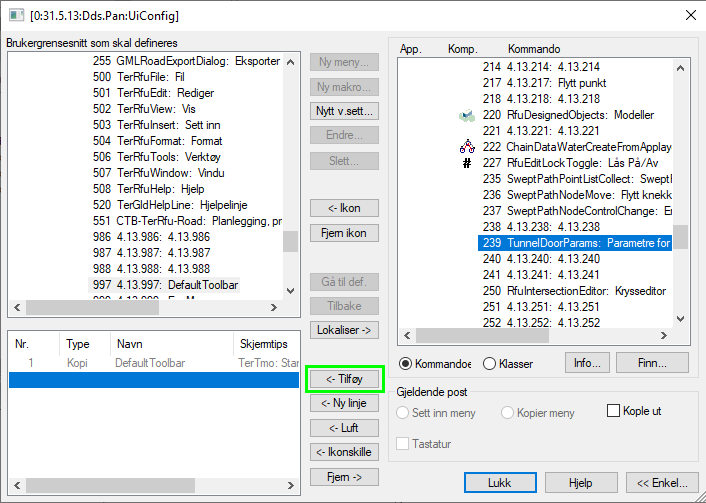

Figur: Aktivering av funksjonen Parametre for tunneldør...**
