Tunnelkonstruksjon¶
Konstruere tunnel¶

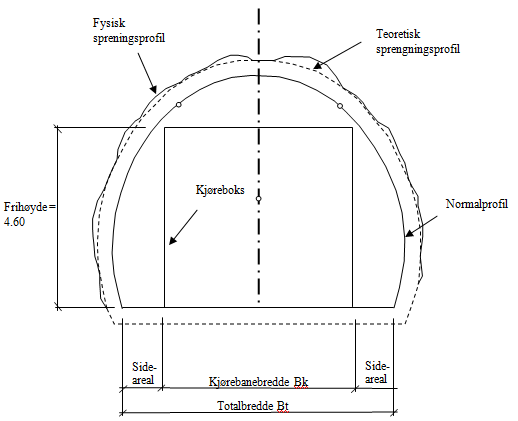

Illustrasjon av tunnelens komponenter og begreper
Dialoghjelpen for parametrisk tunnelbeskrivelse beskriver mer i detalj hvordan du definerer elementene. Figuren ovenfor viser de ulike begrepene i forbindelse med tunnel.
I Gemini Terrain har vi tre metoder til å beskrive lagene i en tunnel:
- Manuell beskrivelse
- Parametrisk beskrivelse
- Kombinert beskrivelse
Manuell tunnelbeskrivelse¶
I manuell tunnelbeskrivelse opererer vi med begrepet tunnelkontur.
En kontur kan inneholde flere lag, typisk:
- 30: Tunnel (innerprofil)
- 31: Tunnel sprengningsprofil (perimeter)
- 32: Kjøreboks
I tillegg til standard tunnellag som beskrevet over inneholder manuell tunnelbeskrivelse også maler for lagene i en bankett. Muligheten for bruk av maler gjør den manuelle metoden veldig fleksibel. Du kan definere nær sagt hvilke som helst lag, eksempelvis føringskanter og kabelkasser, og så lagre disse som en mal for senere bruk.
I en tunnel kan du ha mange tunnelkonturer, eksempelvis en for standard og en for nisje. Videre må du spesifisere i hvilke profilnumre de ulike konturene skal gjelde og hvordan de skal roteres. Mellom definerte tunnelkonturer interpolerer programmet verdiene.
Når du definerer tunnellag og kjøreboks kan du enten hente standarder som definert i håndbok N500 Vegtunneler eller taste inn verdier manuelt, eksempelvis fra F-tegninger.
Informasjon
Dialoghjelpen for manuell tunnelbeskrivelse beskriver mer i detalj hvordan du definerer manuelle tunnellag.
Parametrisk tunnelbeskrivelse¶
I parametrisk tunnelbeskrivelse opererer vi ikke med begrepet kontur. Du kan imidlertid modellere de samme lagene:
- 30: Tunnel (innerprofil)
- 31: Tunnel sprengningsprofil (perimeter)
- 32: Kjøreboks
Elementet 01: Trau følger alltid fra vegmodellen.
Tunnellagene er uavhengige av hverandre (med unntak av Parallell), og hver beskrivelse er definert med et logisk navn, samt Fra - Til intervall (hvor elementet skal gjelde).
For hvert intervall må du spesifisere en tunneltype, samt angi hvilke flater i vegen som tunnelelementet skal hekte seg på.

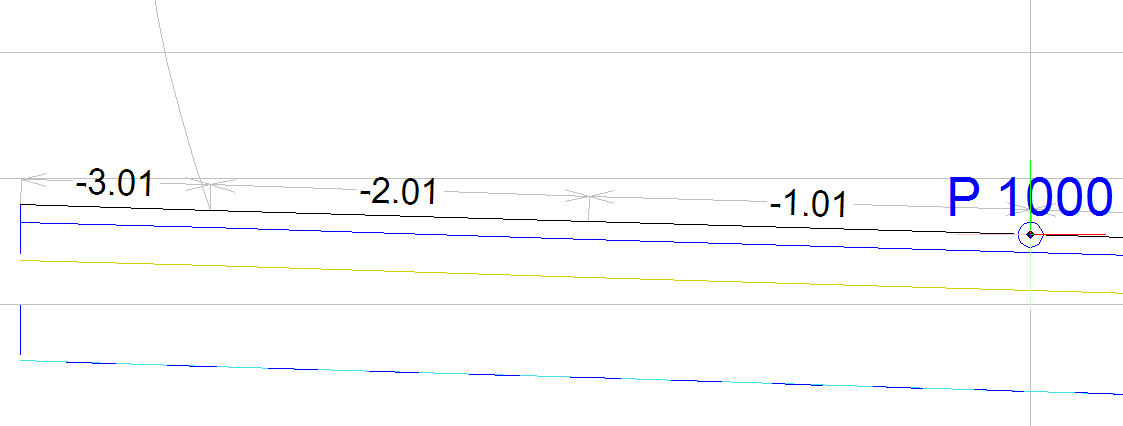

Eksempel: Tunnelelementet hektet på flate -2.01 på venstre side.
Dialoghjelpen for parametrisk tunnelbeskrivelse beskriver mer i detalj hvordan vi definerer elementene.
Kombinert beskrivelse¶
Den parametriske metoden er mindre fleksibel enn den manuelle. Du kan blant annet ikke definere lag for bankett og føringskanter med denne.
Med kombinert metode kan du beskrive standard tunnellag (30-32) med parametrisk beskrivelse og andre lag som banketter med manuell beskrivelse.
Tips
Bruk kombinert beskrivelse når du trenger både fleksibiliteten i manuell metode og effektiviteten i parametrisk metode.
