Horisontalkurvatur¶

Først skal vi kort repetere elementene i en horisontalkurvatur. Ved konstruksjon av vegens horisontalkurvatur (senterlinje) bruker vi elementene:

Rettlinje (L)
Sirkelbue (R)
Klotoide (A)

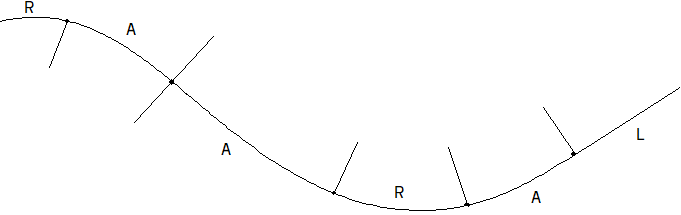

Figuren under viser eksempel på sammensetning av ulike element i horisontalkurvaturen.

Figur: R = Sirkel, A = Klotoide, L = Rettlinje

Vanlige kombinasjoner¶

De mest brukte kombinasjonene:

L-R-L
L-A-R-A-L
R-A-A-R (vendeklotoide)
R-A-R (Eggeklotoide)

I kommunalteknisk sammenheng er det vanlig å bruke kun rettlinjer og sirkelbuer. Videre er det viktig å konstruere senterlinjen som en sammenhengende linje med tangering mellom elementene.

Opprette SFI-modell¶

Før vi kan starte å konstruere horisontalkurvaturen må vi opprette en SFI-modell.

Fremgangsmåte

Aktiver arkfanen for modeller
Merk SFI-modeller og velg Opprett... på høyreklikk meny
Trykk på ... og velg mal. Trykk deretter OK
Skriv inn navn på modellen og trykk OK som åpner egenskapsdialogen for SFI-egenskaper
Trykk OK i egenskapsdialogen
Linjeredigering via egenskapsdialogen er nå startet
Konstruer horisontalkurvaturen (tilgjengelige funksjoner er beskrevet nedenfor)

Merk at kommandoene for teksting av linje og vegkropp for overflaten er satt inn automatisk i tegningen.

Tips

Dersom vi bare skal lage en linje, eksempelvis for å generere et snitt, så kan vi ta en snarveg. Velg Horisontalkurvatur (linjedefinisjon) på verktøysettet for Planlegging, prosjektering og utførelse.

Hvis vi har valgt en vegklasse i SFI-modellen så vil programmet bruke kravene under redigering.

I Gemini Terrain kan vi redigere horisontalkurvaturen både via egenskapsdialog og via gripehåndtak (grips). Grips er spesielt effektiv til å redigere eksisterende linjer. Merk at vi kan trykke avbryt når vi redigerer via egenskapsdialogen og på den måten angre det vi har gjort. Denne muligheten har vi ikke for grips-redigering.

Grips aktiv

Ikonet for å gjøre grips aktiv finner vi på verktøylinjen.

Hjelpeopsjoner for dynamisk linje

Når vi redigere en horisontalkurvatur kan vi slå på/av opsjoner for dynamiske hjelpelinjer. Det vil si dynamisk teksting og hjelpegeometri. Ikonet for dette finner vi på verktøylinjen nede til venstre.

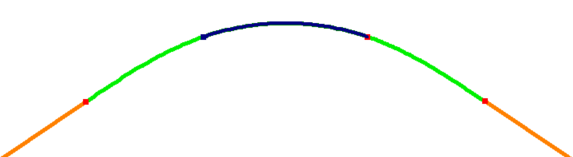

I dette avsnittet tar vi får oss redigering via egenskapsdialogen. Generelt kan vi dobbelklikke på alle objekt for å få opp egenskapsdialogen. Under redigering kan vi slå av/på dialogen med [Ctrl]+[D]. Når vi er i redigeringsmodus vil de ulike elementene i linjen (rettlinje, radius, klotoide) være uthevet med farger.

Konstruere horisontalkurvatur via egenskapsdialogen¶

Når linjeredigering er startet ser vi i meldingsfeltet at høyre musetast viser meny med funksjonene for dynamisk redigering. Nedenfor vil vi gå igjennom disse funksjonen i detalj, men først vil vi kommentere resten av informasjonen i meldingsfeltet.

Vi kan slå av/på dialogboksen med [Ctrl] + [D]. Dialogboksen tar stor plass og det kan være hensiktsmessig å skjule denne når du redigerer geometrien til en linje. [Enter] avslutter og lagrer linjen. Vi kan alternativt trykke OK hvis dialogen er oppe.

Funksjoner på høyre musetast¶

Trykker vi høyre musetast i kartet får vi opp en meny. Merk at alle funksjonene har en hurtigtast. Vi kan spare en del tastetrykk ved å lære disse. Funksjonene blir beskrevet en for en nedenfor.

Sett inn punkt¶

Med denne knappen aktiverer vi modus for å sette inn vinkelpunkt.

Når vi oppretter en ny linje vil denne automatisk bli aktivert. Når den er aktiv kan vi sette inn nye punkt med å peke og trykke venstre musetast i kartet. Når du er i sett inn punkt modus kan du snappe til hjelpelinjer/hjelpesirkler ved å holde tasten [Ctrl] inne.

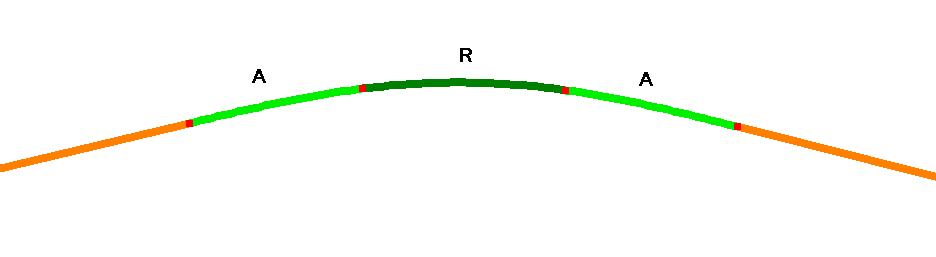

Når vi setter inn nye knekkpunkt i kartet så vil programmet automatisk legge inn minimum avrunding automatisk hvis det er valgt en vegklasse. Endrer vi radius dynamisk så vil klotoiden endre seg tilsvarende. Dersom vi under redigering bryter kravene til vegklassen så vil elementet bli tegnet med rød farge. Merk at klotoide/radius/klotoide blir behandlet som et objekt, det vil at det ikke er mulig å sette inn punkt mellom klotoide og radius.

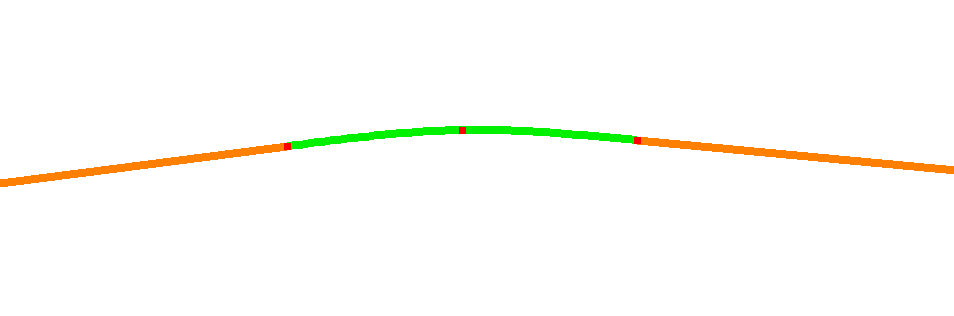

Dersom vi setter inn punkt slik at vinkelendringen blir liten forsvinner buelementet og klotoidene berører hverandre eksakt. Radiusen i berøringspunktet blir større ved mindre vinkelendring.

Dersom vi flytter på vinkelpunktene slik at vinkelendringen blir stor nok vil radiusen komme tilbake. Radiusen blir da hentet fra klotoidesystemet.

Hvordan fortsette en linje i siste punkt?¶

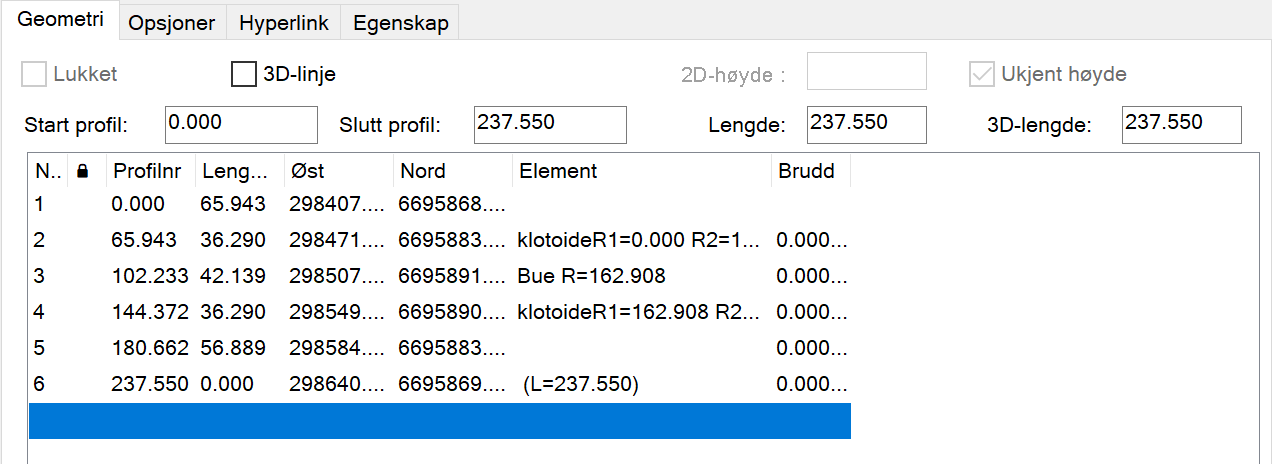

Hvis vi merker siste punkt i skjermen blir dette også markert med et lite kryss. Aktiverer vi funksjonen for sett inn punkt vil punktet bli satt inn foran. Ønsker vi å sette inn punkt bak, må vi peke og klikke et stykke til side for linjen. Med andre ord må ingen punkt være merket med et lite kryss. Har vi oppe dialogen vil vi se at den tomme raden under siste punkt er markert.

Aktiverer vi sett inn punkt i disse tilfellene vil nytt punkt bli satt inn bak.

Når vi under redigering merker et element i skjermen blir det markert blått og startpunktet får et lite kryss. Hvis vi deretter aktiverer funksjonen for sett inn punkt vil nye punkt bli satt inn foran.

Sett inn/endre avrunding¶

Dette valget bruker vi til å manuelt sette inn avrundinger med eller uten klotoider i et vinkelpunkt.

Merk punktet i skjermen eller i dialogboksen (det blir markert med et lite kryss) og funksjonen er aktiv på hurtigmenyen. Legg inn ønsket radius, samt eventuelle parametre for klotoiden foran og bak.

Vi kan også endre eksisterende avrundinger. Merk bue- eller klotoide elementet i skjermen eller dialogen (elementet blir blått) og funksjonen er aktiv på hurtigmenyen.

Merk

Vi kan ikke sette inn avrundinger i start- og sluttpunktet. Ønsker vi dette kan vi eksempelvis opprette hjelpelinjesirkel og snappe til denne.

Flytt dynamisk via vinkelpunkt¶

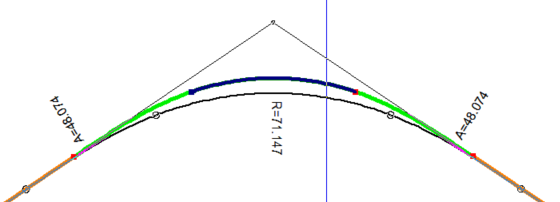

Med denne funksjonen kan vi flytte en linje dynamisk via vinkelpunkt. Merk bue eller klotoide elementet i skjermen og velg funksjonen på høyre musetast. Kurvepunktene oppdateres fortløpende når du flytter på linjen.

Flytt dynamisk via punkt på linje¶

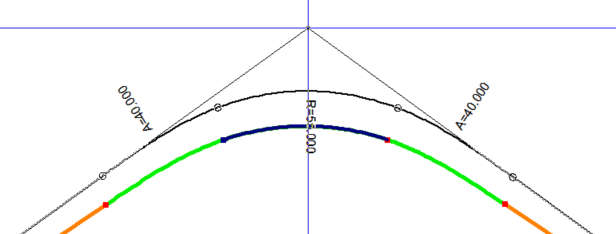

Med denne funksjonen kan vi flytte en linje dynamisk via punkt på linje. Merk bue- eller klotoideelementet i skjermen og velg funksjonen på høyre musetast. Kurvepunktene oppdateres fortløpende når du flytter på linjen.

Flytt dynamisk klotoidesluttpunkt¶

Med denne knappen kan vi dynamisk endre lengden på klotoiden. Merk klotoiden i skjermen og velg funksjonen på høyre musetast.

Flytt dynamisk radius¶

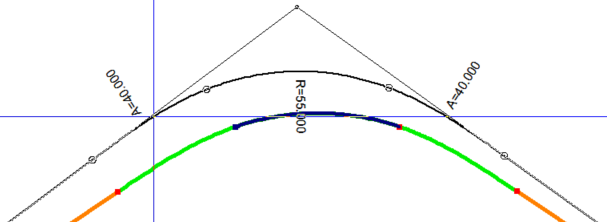

Med denne knappen kan vi dynamisk endre størrelsen på radiusen. Merk radiusen i skjermen og velg funksjonen på høyre musetast.

Slett og reberegn avrundinger¶

Med dette valget kan vi slette avrundinger (R, A-R-A, etc.) og få reberegnet avrundingene foran og bak. Valget er kun aktivt når vi har merket et radiuselement i skjermen.

Noen spesialfunksjoner¶

Tilføy linjelengde/Tilføy buelengde¶

Med denne funksjonen får du tegnet opp en linje med gitt retning og avstand.

Er forrige element en linje får du opp samme retning som default. Er forrige element en bue får du opp retningen til tangenten som default.

Med funksjonen får vi tegnet opp en bue med en gitt lengde. Vi må gi inn verdier for retning, buelengde og radius. Default retning til buen er tangent til forrige element slik at vi ikke får brudd i linjedefinisjonen.

Ekstrapoler linje i 3D¶

Med denne funksjonen kan vi forlenge en linje i 3D. Funksjonen kan vi eksempelvis bruke til å beregne treffpunktet for peler hvis vi har to kjente punkt på den. Ved å merke første eller siste punkt på linjen kan vi ekstrapolere denne med en gitt lengde.

Figur: A = Lengde, B = Første punkt
