Gropens overflate¶
Når du definerer overflaten i en byggegrop gjør du dette i to operasjoner. Først digitaliserer du data for flatene innenfor en begrensningskontur i form av punkt og linjer. Deretter slår du på skjærings- og fyllingsflatene, det vil si overgangen til terrenget.
Resultatet av konstruksjonen er to triangelnett, ett for flatene innenfor begrensningskonturen (heretter kalt hovedflatene) og ett for flatene utenfor begrensningskonturen (heretter kalt sideflatene).

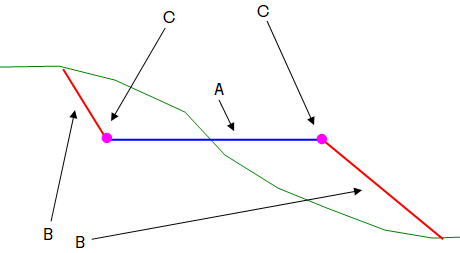

A = Hovedflater, B = Sideflater, C = Begrensningskontur
Hovedflater¶
Punkter og linjer (begrensningskontur, bruddlinjer, hullkontur) med høyder er utgangspunktet for hovedflatene i gropen. Dette datagrunnlaget kan du taste inn, konstruere i skjermen eller lime inn fra utklippstavlen (eksempelvis kopiert fra applikasjonslag).
Når du konstruerer punkter og linjer i skjermen, gjør du dette på samme måte som når du konstruerer i applikasjonslag. Du har de samme funksjonene for å generere paralleller, justere høyder til definerte plan, lukke linjer (danne polygon), klistre høyder til gridet og interpolere høyder til mellompunkt.
Ofte har du en situasjonsplan (eksempelvis i DXF/DWG-format) som utgangspunkt for gropen. Det kan eksempelvis være grave- og sprengningsplaner for inngrepet eller 3D DWG fagmodeller. Du kan da legge planen som underlagstegning og snappe til punkter i denne. Det blir også mer og mer vanlig å få IFC-modeller for groper i forbindelse med bygg.
Sideflater¶
Du kan styre hvordan du ønsker overgangen mellom hovedflater og terrenget. Du definerer sideflatene med tilgjengelige parametre under valget Rediger skj./ fyll. parametre.
De mest aktuelle parametrene er:
| Parameter | Beskrivelse | Side |
|---|---|---|
| 0410 | Grøft 1, bredde | |
| 0411 | Grøft 1, helning | |
| 0511 | Fjellskjæring 1, helning | Høyre |
| 0591 | Fjellhylle, bredde | Høyre |
| 0611 | Jordskjæring 1, helning | Høyre |
| 0711 | Fylling 1, helning (lav) | Høyre |
| 0791 | Fylling 1, helning (høy) | Høyre |
Dette er de samme funksjonene som du bruker når du definerer normalprofilet for veg (Parametrisk metode). Du legger alltid inn parametre for høyre side.
Anvendelse av parametre¶
Hvordan bruker programmet parametrene 0510 Skjæringsskråning fjell, 0610*Skjæringsskråning jord og 0710/0791 Fyllingsskråning høy/lav?
I en tegning kan du som nevnt under kapittelet om datagrunnlag ha opp til fire ulike sjikt:
- Matjord
- Masseutskiftning
- Jord
- Fjell
0510 Skjæringsskråning fjell går til sjiktene 06-10: Fjell. Dersom disse sjiktene ikke eksisterer i tegningen brukes ikke denne parameteren.
0610 Skjæringsskråning jord går til det øverste av sjiktene 01-05: Jord, 11-15: Masseutskiftning og 16-20: Matjord som er i tegningen.
0710/0791 Fyllingsskråning høy/lav går med vanlig bygging kun til det øverste laget i tegningen. Det er imidlertid mulig å bygge fyllingen igjennom masseutskiftningslaget. Dette er nærmere beskrevet i avsnittet om Masseutskiftning.
Bygge lag¶
Programmet bygger to triangelnett for laget: * 0: Hovedflater * 1: Sideflater (skj./fyll.)
Disse er markert med oransje i illustrasjonene nedenfor.

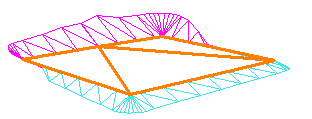

0: Hovedflater

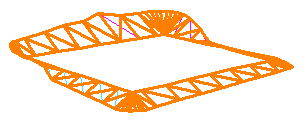

1: Sideflater (skj./fyll.)
Du kan velge å vise triangelnettet i skjermen. Eventuelle feil blir markert i triangelnettet med et symbol. En typisk feilsituasjon oppstår ved kryssende linjer.
Important
Vær klar over at vi ikke kan triangulere loddrett, det vil si at samme punkt ikke kan ha to høyder. Dersom hovedflatene går over flere nivå kan vi med andre ord ikke ha loddrette vegger i overgangene. Vi må legge inn en liten forskyvning (dx) mellom topp og bunn, eksempelvis 1 cm.
dx = forskyvning mellom topp og bunn
