Tverrprofiler

Ofte er det ønskelig å dokumentere massene også i tverrprofiler. Det er laget en spesialfunksjon for dette som forutsetter at du har definert en linjedefinisjon (SFI) som krysser gropen.

Fremgangsmåte

1. Merk gropen og trykk høyre musetast for å få opp hurtigmenyen
2. Velg Generer profiler gjennom grop
3. Trykk Pek... i dialogen og venstreklikk på linjedefinisjonen i skjermen
4. Huk av for Ta med massetyper og trykk OK
5. Dette åpner standard profilgenerator hvor du kan endre profiloppsettet hvis ønskelig - trykk deretter Generer tverrprofiler
6. Tverrprofilene vises nå i vinduet CSECT_EDIT

Vi valgte å ta med massetypene for byggegropen. Programmet konverterer da massetypene slik at de kan brukes i tverrprofilene. Ved å kjøre en masseberegning med tverrprofilmetoden får du med andre ord en uavhengig kontroll av masseberegningen utført i byggegropen. Byggegrop bruker som kjent integralmetoden.

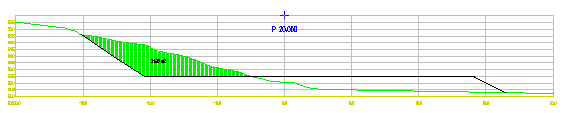

Tverrprofiler gjennom byggegrop
