Masseutskiftings- og tilbakefyllingslag

Bygging av masseutskiftings- og tilbakefyllingslag kan være en automatisert prosess i Gemini Terrain.

Metoden forutsetter at du har fysiske lag for massene som skal skiftes ut i tegningen, det vil si vegetasjonslag, matjordlag eller masseutskiftningslag. Videre må du ha fysiske lag for jord og/eller fjell. Disse lagene er "gode" lag som gropen kan bygges mot.

Fremgangsmåte

1. Konstruer gropens overflate med skj./fyll. aktivert
2. Bygg gropen med valget Autobygg utskiftings- og tilbakefyllingslag aktivert

Hvordan programmet bygger lagene

Hva gjør programmet?

1. Oppretter Gemini teoretisk lag 03: Masseutskiftning
2. Kopierer begrensningskonturen i overflatelaget til masseutskiftningslaget og setter følgende egenskaper:
3. Type: Hjelpelinje
4. Skj/fyll: Huket av
5. Metode: Manuell
6. Bygger gropen og får nå med masseutskiftningslaget.

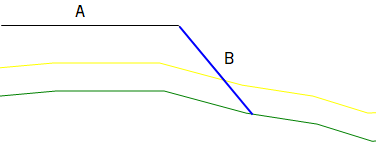

Figurtekst: A = Overflate, B = Masseutskiftning (blå linje)

1. Oppretter Gemini teoretisk lag 04: Tilbakefylling
2. Kopierer ytterkonturen i masseutskiftningslaget til tilbakefyllingslaget og setter følgende egenskaper:
3. Type: Hjelpelinje
4. Skj/fyll: Huket av
5. Metode: Manuell (merk at fjellhyllebredde settes til 0 under Rediger skj/fyll-parametre)
6. Bygger gropen og får nå med tilbakefyllingslaget.

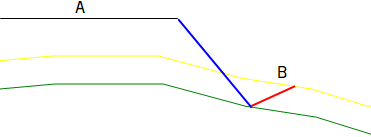

Figurtekst: A = Overflate, B = Tilbakefylling (rød linje)

Merk

Hvis du bygger med dette valget huket av, vil lagene 03: Masseutskiftning og 04: Tilbakefylling bli slettet først hvis de eksisterer.

Du kan også gjøre den automatiserte prosessen manuelt og kun bruke Bygg flater uten å ha huket av for autobygg.
