Fundamenter

Grop i grop

Når du skal definere en byggegrop, må du ofte velge om du skal legge alle nivå i samme lag eller bruke flere lag (en form for grop i grop). Eksempelvis kan du legge fundamenter på egne lag. Fundamentene konstruerer du eksempelvis på laget nn: Fundamenter. Konstruksjonsprinsippet er det samme som for gropens overflatelag. Du konstruerer en begrensningskontur for bunnen av fundamentet og huker av for Skj./fyll. for denne.

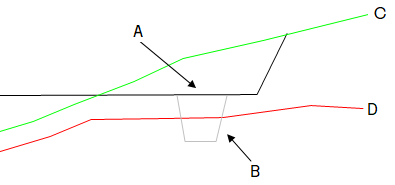

Figurtekst: A = Overflatelag definert som klippelag, B = Fundamentlag, C = Jord, D = Fjell

Forskjellen er at du ønsker å stoppe fundamentenes skjæringsflater mot gropens overflatelag. Dette løser du ved å definere gropens overflatelag som klippelag. Som du beskrev under avsnittet om gropens overflate, kan du bruke parametrene 0510 Skjæringsskråning fjell og 0610 Skjæringsskråning jord for sideflatene.

Merk

Disse parametrene vil stoppe mot fysiske lag som beskrevet i dette avsnittet. En konsekvens er at skjæringene kan stoppe før de når gropens overflate. Det kan derfor være mer hensiktsmessig å bruke andre parametre, eksempelvis 0110: Kjørebanebredde og 0111: Tverrfall, og sette bredden så stor at du er sikker på at flaten vil skjære gropens overflate.

Hvis du har mange fundamenter på et lag, kan det være mer hensiktsmessig å sette metode Auto på alle begrensningskonturene og redigere parametrene med samme valg Skj./fyll...-parametre på høyre musetast for laget.
