Konstruksjon

Byggegrop har en egen modelltype EFI (Excavation FIle). EFI-modellen kan ha et vilkårlig navn, men vi anbefaler å unngå mellomrom og andre spesialtegn.

Opprette og håndtere EFI-modeller

Nye EFI-modeller oppretter du i modellisten.

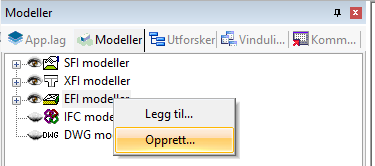

Valg for å opprette modell i modellisten

Hver grop får også en post i kommandolisten for tegningen:

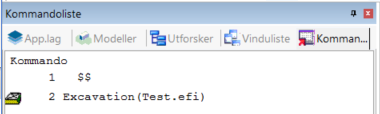

EFI-modellens kommando i kommandolisten

Standard DDS-CAD-funksjoner for flytt på hurtigmenyen er aktive for byggegroper.

Før du kan bruke flytt-funksjonen må du tillate bruk av denne. Dette gjør du i dialogen for byggegrop under arkfanen for opsjoner. Mange nyttige valg blir da aktive på hurtigmenyen, eksempelvis [Page Up]/[Page Down] for å flytte hele gropen opp/ned (alle høydene i gropen blir endret med verdien du gir inn). Vi anbefaler å teste ut de ulike valgene på hurtigmenyen for flytt-funksjonen.

Videre kan du fjerne en byggegrop fra tegningen.

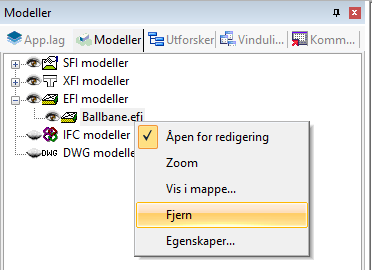

Valg for å fjerne EFI-modell fra tegningen

Fjern-valget åpner en dialog der du kan velge mellom Fjern og Slett.

Fjern betyr kun at du fjerner kommandoen Excavation(*.efi) fra tegningen. Med fjern ligger EFI-filen uberørt på prosjektmappen. Dette betyr at du kan sette gropen inn i tegningen igjen etterpå.

Ønsker du å slette gropen permanent, må du velge Slett.

Arbeidsprosess for byggegrop

Du kan bruke følgende fremgangsmåte for å opprette en byggegrop:

Fremgangsmåte

1. Høyreklikk i modellisten for byggegrop og velg Opprett...
2. Velg beregningstype Byggegrop
3. Skriv inn navn på modellen og trykk OK
4. Konstruer gropens overflate
5. Definer eventuelle andre lag: Fundamenter, grunnmur (for tilbakefylling mot bygg), masseutskiftning, ...
6. Bygg lag og sjekk inngrepet i 3D
7. Utfør masseberegning, kontroller beregninger i plan/3D/profiler
8. Lag masserapport
9. Generer tverrprofiler gjennom gropen for ekstra kontroll
10. Lag presentasjonstegninger (eget kapittel)
11. Eksporter ved behov lag til kikkert/GPS eller maskinstyring
