Tilbakefylling mot vegg¶
I dette avsnittet ser vi nærmere på hvordan du kan løse masseberegning av tilbakefylling mot vegg. Når du har groper for bygg, er det vanlig at du må beregne tilbakefyllingsmasser. For å kunne beregne tilbakefyllingsmasser må du konstruere et applikasjonslag (sjikt) for fremtidig terreng, eksempelvis nnn: Fremtidig terreng. Data for dette fås ofte som en utenomhusplan på DXF/DWG-format.

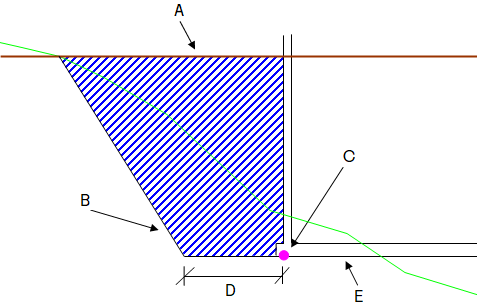

Figurtekst: A = Fremtidig terreng, B = Sideflater, C = Begrensningskontur, D = Bredde, E = Hovedflater
Tilbakefylling kan løses på flere måter. Det mest vanlige er å opprette et lag hvor du legger inn omrisset av bygningen som begrensningskontur. Til dette kan du eksempelvis bruke det predefinerte laget 80: Grunnmur. Høyden på omrisset av bygget, begrensningskonturen, setter du lik gropens overflate eller lavere.
Definisjon av massetype¶
Du kan da definere massetypen på følgende måte:
Til lag:
- Fys.nnn: Fremtidig terreng
- Teo.80: Grunnmur (inneholder omriss av bygget)
For til-lagene må det også være huket av for Lavest.
Fra lag:
- Teo.0: Overflate
Siden overflatelaget og laget med omrisset av bygget ligger i samme høyde, blir det ikke beregnet masser der bygget ligger.
Alternativ metode¶
Figurtekst: A = Fremtidig terreng, B = Sideflater, C = Begrensningskontur, D = Bredde, E = Hovedflater
I dette tilfellet digitaliserer du begrensningskonturen langs byggets vegger. Deretter legger du til en ekstra parameter for sideflatene, eksempelvis 0110 Vegbredde. Dette for å få med bredden i triangelnettet for sideflatene.
Du kan da definere massetypen på følgende måte:
Til lag:
- Fys.100: Fremtidig terreng
Fra lag:
- Teo.0: Overflate ((1:10000))
Overflaten består av ett triangelnett for hovedflatene og ett triangelnett for sideflatene. Fra-lag for denne massetypen er begrenset til sideflatene. At hovedflaten ikke skal tas med, definerer du under avanserte innstillinger for laget.
