VA-prosjektering: Eksport av data

Denne delen beskriver hvordan du kan lage stikningsdata for et VA-anlegg prosjektert med linjedefinisjonsdata.

Overføring til applikasjonslag

Programmet har ingen eksport til felt direkte fra linjedefinisjonsdata. Dette betyr at du må overføre stikningsgrunnlaget for kummer og ledninger til et applikasjonslag. Fra applikasjonslag kan du eksportere til mange forskjellige eksterne formater og målebøker.

Du bruker kommandoen Kopier geometri fra kommandoliste til utklippstavle til å overføre data fra linjedefinisjonsdata til applikasjonslag.

Følgende stikningsgrunnlag blir kopiert fra modellen:

• Senter kum i laveste ledningsnivå
• Senter lokk kum for kummer med eksentrisk kjegle
• Vertikal stikningslinje fra senter bunn innvendig til senter topp
• Stikningslinjer som går fra senter kum til senter kum (korrigert for kumdimensjon)
• Punkt for bend

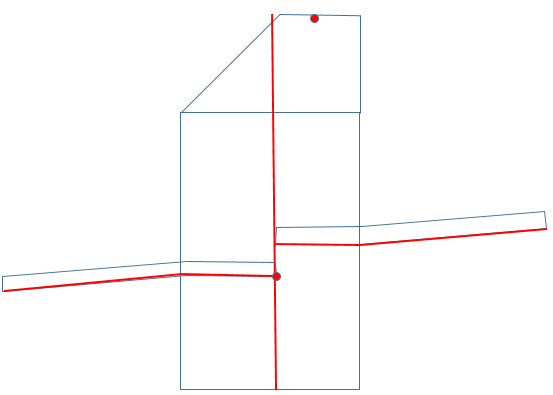

Illustrasjon av stikningsgrunnlag som kopieres

Merk

For enkel prosjektering med kumgrupper vil kummene i en kumgruppe få like koordinater i grunnriss.

Fremgangsmåte

1. Merk linjedefinisjonsdata, Chaindata (*.sfi), i skjermen
2. Velg Kopier geometri fra kommandoliste til utklippstavle på verktøyboksen
3. Velg VA-objekter, kryss av for Kopier som 3D-objekter og trykk OK
4. Merk laget som dataene skal limes inn på og trykk høyre musetast
5. Velg Lim inn objekter og trykk OK i meldingen
