VA-prosjektering: Parametrisk grøftebeskrivelse og masseberegning

Når ledningene er ferdig prosjektert med eksakt metode, kan du fortsette med automatisk bygging av grøft og beregning av masser/mengder.

Merk

Kummer og ledninger, eksempelvis innmålte as-built-data, i applikasjonslag kan også brukes som grunnlag for beregning av grøfter. Du har en egen funksjon som overfører punkt og linjer med predefinerte attributter til linjedefinisjonsdata. Grøftebeskrivelse og masseberegning beskrevet i dette avsnittet vil derfor også gjelde for avsnittet Dokumentasjon av mengder i grøfter.

Parametrisk grøftebeskrivelse

SFI-modellen bruker du til å prosjektere blant annet veg, tunnel og grøft. Tilsvarende som veg og tunnel har også grøft en egen arkfane i SFI-modellen med parametre for å beskrive en grøft.

Du kan legge inn blant annet parametre som bestemmer minimumsavstander:

1. Helling grøftevegg
2. Avstand fra rør til venstre vegg
3. Avstand fra rør til høyre vegg
4. Avstand fra øverste rør til omfylling
5. Tykkelse fundament

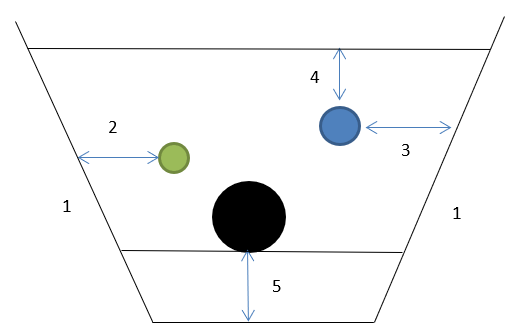

Figuren viser disse minimumsavstandene som definerer ytre kontur til grøften

Alle parametrene som bestemmer grøftens utforming er nærmere beskrevet i dialoghjelpen for grøft.

Masseberegning

Mengdene beregner du med å hente standard eller egendefinerte massetyper for kategori grøft.

Standard massetyper er definert i henhold til NS3420 og Prosesskode.

Du finner disse under arkfanen for Massetyper.

Når det gjelder massetyper er disse like enten du prosjekterer VA eller dokumenterer as-built VA.

Massetyper er derfor nærmere beskrevet i kapittelet Dokumentasjon av mengder i grøfter under delkapittel Massetyper for grøft.

Figur: A = Traubunn veg/terreng, B = Fjell

Beregning mot trau

Om grøften ligger i prosjektert veg, ønsker du gjerne at grøften skal stoppe mot trau for at beregningen skal bli korrekt.

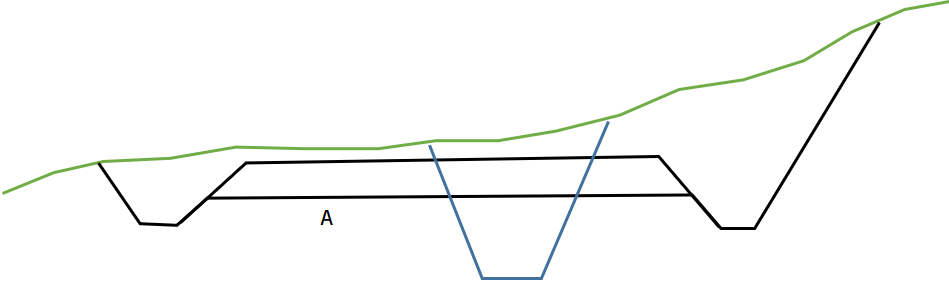

Figur: A = Trau

Grøften skal bygges mot trau og ikke mot opprinnelig terreng. Du kan løse dette på to måter:

1. Beregne mot justert terreng
2. Klippe mot avansert snitt

Beregne mot justert terreng

Til dette kan du benytte funksjonen Beregn fra justert terreng når du genererer tverrprofiler.

Dette forutsetter at du har satt inn vegkropp med lag for trau og at Utfør inngrep er aktiver for tegningen under Ttegningsinnstillinger...).

Lagene (eksempelvis jord og fjell) blir da justert ned til trau. Der lagene ligger under trau skjer det ingenting.

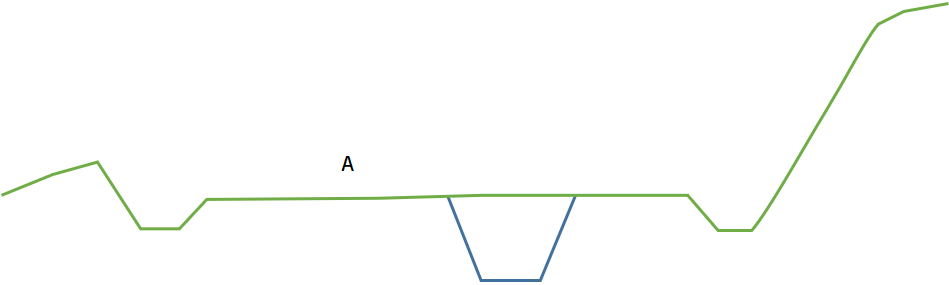

Figur: A = Justert terreng (trau)

Klippe mot avansert snitt

Til dette kan du benytte funksjonen Ta med 3D-objekter (avansert snitt).

Dette forutsetter at du har et applikasjonslag med en triangelmodell for trau eller har satt inn vegkropp med lag for trau og at Utfør inngrep er aktiv i tegningen (valg i Tegningsinnstillinger).

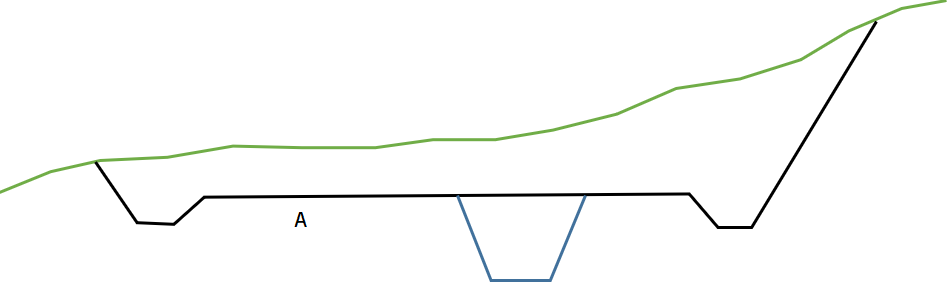

Figur: A = Trau
