VA-prosjektering: Eksakt 3D-prosjektering¶

Eksakt 3D-prosjektering¶

Eksakt 3D-prosjektering er standardmetoden i Gemini Terrain.

Med denne metoden prosjekterer du kummer og ledninger med eksakt plassering i terrenget ved å legge inn 3D-linjer direkte i terrengmodellen med ønskede offset-verdier.

Denne metoden gir en korrekt 3D-modell og stikningsdata for alle kummer og ledninger. Automatisk bygging av grøft er også aktivert for denne metoden.

Fremgangsmåte

Velg ikonet Data knyttet til linjedefinisjon... på verktøysettet for Planlegging, prosjektering og utførelse.
Velg ønsket SFI-modell og trykk OK (SFI-modell opprettes som beskrevet i forrige avsnitt).
Opprett datatype for styrende ledning (vanligvis den nederste).
Huk av for CL for å angi at denne skal brukes som linjedefinisjon.
Plasser kummer og bend i kartet.
Rediger eller suppler med egenskaper direkte i listen.
Generer lengdeprofil, eventuelt med avansert snitt hvis grøften ligger i veg eller kryss.
Sjekk og juster nivåene slik at krav til fall og overdekning er tilfredsstilt.
Bytt til planvisning.
Opprett de resterende datatypene og gjenta punkt 5–8 for disse.

Som beskrevet i fremgangsmåten plasserer du kummer og bend i planvisning. Deretter sjekker du fall, overdekning og lignende i lengdeprofilet. Eventuelle justeringer av nivåene og innlegging av vertikale bend eller knekkpunkt gjøres også mest hensiktsmessig her. Hvis traseen må flyttes i horisontalplanet, må du tilbake til planvisning. Etter litt frem og tilbake mellom planvisning og lengdeprofil bestemmes traseen for grøften.

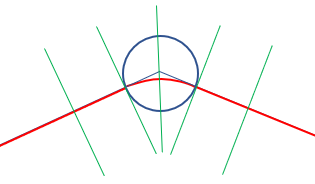

Normalt ligger det flere ledninger i grøften, så du må velge én ledning som CL. Da oppdateres linjedefinisjonen fortløpende med geometrien til denne. Dette gir en linjedefinisjon med rette strekk, og dermed kan det oppstå brudd i linjedefinisjonen, noe som kan gi problemer med 3D-modellen hvis tverrprofilene krysser hverandre. For å løse dette kan du glatte linjedefinisjonen. Ved å velge glatting legger programmet automatisk inn avrundinger i knekkpunktene. Størrelsen på avrundingene beregnes ut fra angitt korridorbredde. Dette gir en bedre 3D-grøft, spesielt i områder med flere kummer.

Nedenfor beskrives noen av punktene i fremgangsmåten mer detaljert.

Opprette datatyper¶

Ett ledningstrekk vil kunne ha flere grøftesnitt. Nedenfor ser vi et typisk grøftesnitt med tre ledninger.

Figur: VL = Vannledning, SP = Spillvann, OV = Overvann

Vi må bestemme hvilken ledning i grøften vi skal starte med og sette at denne skal være linjedefinisjon (CL) for grøften. Det vanlige er å starte med den nederste ledningen.

Nye datatyper oppretter vi med å velge Ny... på høyre musetast i listen for Data knyttet til linjedefinisjon.

Følgende datatyper er aktuelle for VA-prosjektering:

Overvann-data
Spillvann-data
Vann-data
Pumpeledning
Drensledning
Overvann2 data
Spillvann2 data
Vann2 data
Pumpeledning2
Overvann stikk
Spillvann stikk
Vann stikk
Pumpeledning stikk
Drensledning stikk
Ledningspåskrift VA

I tillegg til geometri har datatypene også følgende egenskaper:

Nivå 1/ Nivå 2
Dette er ledningsnivå (absolutt høyde) inn og ut av kummen. Begge må inngis selv om disse har samme nivå. For spillvann og overvann gir vi inn nivå for bunn innvendig rør, mens for vann gir vi topp utvendig rør.
K.Type - Kumtype
Vi kan velge mellom tre ulike kumtyper:
Sylinder
Sylinder med sentrisk kjegle
Sylinder med eksentrisk kjegle

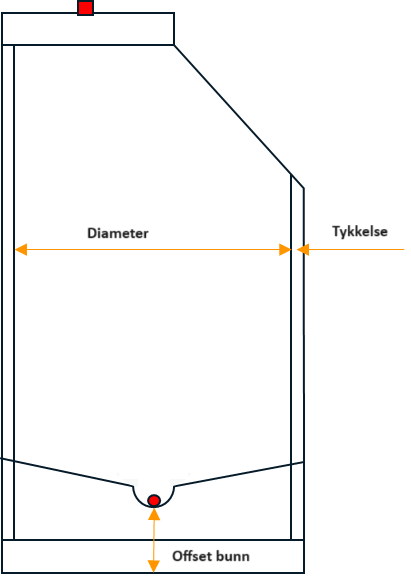

K.Dim - Kum dimensjon
Kummens diameter oppgis i meter. Kumsymbol vil ikke bli tegnet når dimensjonen settes til 0. Brukes for eksempel ved opptegning av trasépunkt i ledningsstrekket.
K.Tykk - Kumtykkelse
Tykkelsen kan være positiv eller negativ, eller null.
Positiv: Kumdiameter tolkes som indre diameter, tykkelse legges til for å lage yttervegg.
Negativ: Kumdiameter tolkes som ytre diameter, tykkelse legges til for å lage en indre vegg
Null: Bare én vegg er tegnet (som før)

!!! note "Merk" Kumlokket får utvidet radius hvis tykkelsen er positiv. Legg også merke til at sirkelsymboler i 2D også vil utvides når de er positive

K.LokkDim - Kumlokk dimensjon
K.KjegleH - Kum kjeglehøyde
K.JringH - Kum justeringsring høyde
K.OffBunn - Kum Offset bunn kum
L.Dim - Ledningsdimensjon
Ledningsdimensjon oppgis i meter. Ledning vil ikke bli tegnet når ledningsdimensjon settes til 0 (gjelder ledning inn til kum). Brukes for eksempel hvis en ledning har et opphold i grøften.

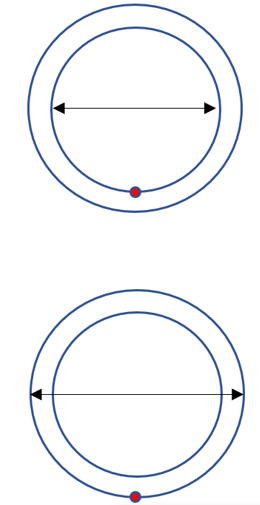

L.Tykk - Ledningstykkelse
Dersom referanselinje er bunn eller topp indre, så er diameteren gitt for innsiden.
Dersom referanselinje er bunn eller topp ytre, så er diameteren gitt for utsiden.

Tykkelse blir også tatt hensyn til ved bygging av grøft. Parametrene refererer til ytre sylinder.

L.Type - Ledningstype
L.Matr - Ledningsmateriale
L.Bend - Ledningsbend
Forutsetningene for å tegne bend i et punkt er at Nivå 1 og Nivå 2 er like og at kumdimensjon er 0.
Stigning
Fra nivåene på ledningene beregner programmet fallet på ledningene.
Bruddvinkel

Plassere kummer og bend i kartet¶

Tilgjengelige redigeringsfunksjoner finner vi med å peke i kartet og trykke høyre musetast:

Funksjon	Tastekombinasjon
Avslutt og lagre	Enter
Sett inn punkt	Ins
Flytt punkt	M
Flytt presentasjonspunkt	O
Flytt tekst	T
Forrige datatype	P
Neste datatype	N
Slett merket punkt	Backspace
Hjelpegeometri
Flytt dialogboksen til musposisjon
Avbryt og avslutt	Esc

Plassering av kummer og bend (knekkpunkter) gjør vi med valget Sett inn punkt. Når denne er aktiv kan vi peke systempunkter fritt i kartet.

Tips

Hjelpeopsjoner for dynamisk linje kan være et nyttig hjelpemiddel når vi setter ut systempunktene. Her kan vi legge inn aktuelle bruddvinkler og avstander. Hjelpeopsjoner for dynamisk linje finner vi på statuslinjen.

Generer lengdeprofil¶

Vi bruker standard kommando for å generere lengdeprofil for ledningsstrekket. Merk chaindata(*.sfi) kommandoen og velg kommandoen Generer lengdeprofil på hurtigmenyen.

I mange tilfeller ligger grøften både i "jomfruelig" terreng og i veg.

I så tilfelle tar vi utgangspunkt i en ferdig beregnet veg som bestemmer plasseringen av kummer både i høyde og plan.

Det er derfor viktig at vegkroppen legges inn i tegningen, og at terrenglaget er beregnet med Utfør inngrep på (valg i Tegningsinnstillinger).

Videre må vi krysse av for Ta med 3D-objekter når vi genererer profilet.

Sjekke nivåer mot fall og overdekning¶

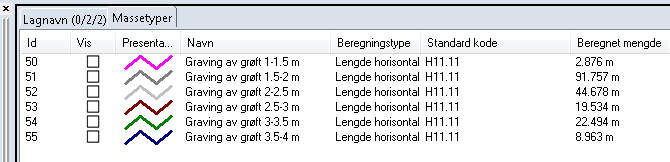

I lengdeprofilet kan vi hente ut en masseberegning som gir oss ulike dybdeintervall. Dette er nyttig for å få markert der overdekningen er mindre enn minimumskravet.

Massetypene for de ulike intervallene henter vi under arkfanen for massetyper i dialogen for SFI-egenskaper. Hent eksempelvis massetypene med id 49-57.

Denne masseberegningen forutsetter at vi har opprettet et teoretisk lag for trau i grøften.

Bruk funksjonen Legg til... på høyre musetast i horisontalt listefelt og velg teoretisk lag for trau. Vi får spørmål om vi ønsker å hente høydene direkte fra linjedefinisjonen, alternativt må vi legge de inn manuelt med snapping i lengdeprofilet.

Vi kan også løse dette med å opprette en egen massetype som vi kaller Overdekning. Velg beregningstype Areal og legg inn max. dybde og min. dybde for godkjent leggeområde.

Ledningspåskrifter¶

Vi har også en datatype Ledningspåskrifter VA som gir automatisk påskrift av ledningene. Denne skriver på egenskapene Ledningstype, Ledningsdimensjon og Ledningsmaterial.

Normalt legge vi også inn peling med den generelle kommandoen Linjedefinisjonsteksting på verktøyboksen.

Penntabeller styrer utseendet i skjerm og på utskrift (plott). Dette gjelder både kartdata og prosjekterte data som VA. Med installasjonen følger det en penntabell. Denne heter TER og programmet kopierer den inn på prosjektkatalogen når du oppretter nytt prosjekt. Alle pennene fra 1-255 er definert med farge og tykkelse.

VA-dataene har presentasjonsregler for plan- og profilvisning. Pennvalgene forutsetter at tabellen TER for penn er aktiv. Vi kan endre presentasjonsoppsettet på følgende måte:

Velg Presentasjon for linjedefinisjonsdata på menyen Format
Merk ønsket datatype og trykk Rediger…

Spesialtilfelle¶

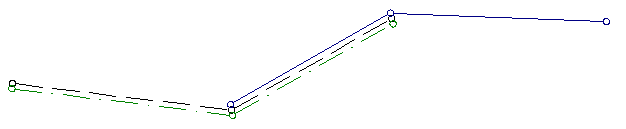

Vi kan oppleve situasjoner der ingen av ledningene følger hele grøften.

Da må vi enten splitte opp grøften i flere SFI-modeller eller lage en linjedefinisjon uavhengig av ledningene. Til sistnevnte løsning kan vi bruke kommandoen for linjedefinisjon direkte til å konstruere en uavhengig linjedefinisjon, eksempelvis ved å snappe til kummer gjennom hele strekket. Vi må da ikke huke av for CL for noen av ledningene.
