VA-prosjektering: Produksjon av tegninger

Situasjonsplan og lengdeprofil

Hvordan du lager presentasjonstegninger for plan og profil, samt manuelle ark er nærmere beskrevet i avsnittet Presentasjonstegninger.

Detaljtegninger

Programmet har ingen skreddersydd funksjonalitet for kumskisser. Men enkle detaljtegninger kan du produsere med funksjonene som ligger på verktøysett for 3D-primitiver.

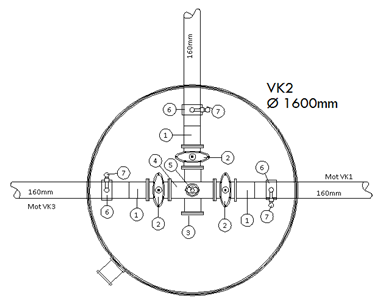

Eksempel på kumskisse

3D-primitiver er nærmere beskrevet under kapittelet om DDScad.

Normalprofiler

Det kan være hensiktsmessig å starte med å konstruere normalprofil for grøften før du starter med konstruksjon av VA-nettet. Da har du full kontroll på hvor ledningene skal ligge i forhold til hverandre, samt du vet hvordan grøften skal utformes med tanke på masseberegning.

Når du skal tegne normalprofiler av grøften, kan du bruke følgende metode:

Fremgangsmåte

1. Opprett en ny tegning på prosjekt eller User-mappe
2. Aktiver verktøysett for primitiver
3. Tegn normalprofilet
4. Målsett normalprofilet
5. Opprett presentasjonstegning og sett inn normalprofilet

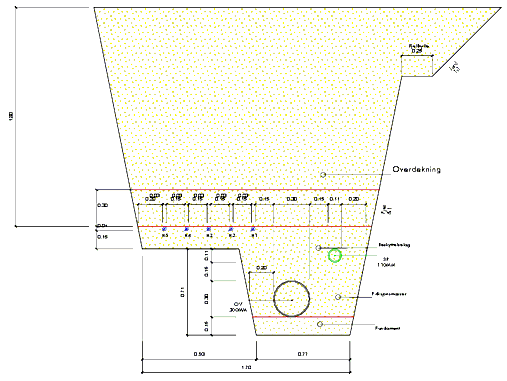

Eksempel på tegnet normalprofil

Egne tegninger kan du sette inn på presentasjonstegninger med Sett inn fil... på menyen Sett inn.

Sammenstilling av detaljtegninger

Ulike detaljtegninger kan du sammenstille på ark (presentasjonstegninger). Når du skal produsere utskrifter, setter du sammen alle tegningene i ett eller flere ark. For å oppnå god struktur i prosjektet benytter du flere tegninger.

Fremgangsmåte

1. Opprett ny presentasjonstegning
2. Velg arkstørrelse på utskriften
3. Hent detaljtegninger og plasser utsnittene innenfor arkrammen
4. Sett inn tittelfelt

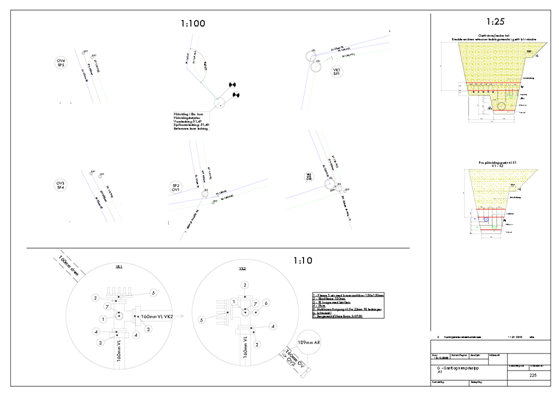

Presentasjonstegning med sammenstilling av ulike detaljtegninger
