VA-prosjektering: Redigere data¶

Dette avsnittet beskriver redigeringsfunksjonen som du bruker under VA-prosjektering litt mer i detalj.

Du har funksjoner for dynamisk redigering av geometri i kartet og funksjoner for enkeltvis eller gruppevis redigering i egenskapsdialogen.

Dynamisk redigering¶

Dialogen og funksjonene beskrevet nedenfor er tilgjengelig både i plan- og profilvisning. Funksjoner for dynamisk redigering finner du på høyre musetast når musepekeren er utenfor dialogen (peker i kart eller lengdeprofilet).

Avslutt og lagre¶

Avslutter og lagrer. Du kan alternativt trykke [Enter] eller OK i dialogen.

Sett inn punkt¶

Med dette valget kan du sette inn kummer (systempunkter) etter å ha valgt datatype i dialogen.

Fremgangsmåte

Aktiver ikonet for Sett inn punkt... på hurtigmenyen
Pek og trykk venstre musetast for å registrere punktet

I plan henter programmet automatisk beregnet høyde fra terrenggridet. Merk at programmet tar hensyn til inngrep (vegkropp, byggegrop, etc.) i modellen.

I lengdeprofilet henter programmet høyden fra vertikalkurvaturen dersom denne finnes. Hvis ikke hentes høyden fra topp fysisk lag eller 3D-linjen.

Flytt punkt¶

Med dette valget kan du flytte systempunktene til kummene. Har du flere ledninger i grøften vil alle kummene i en gruppe (i en gruppe vil alle systempunktene ha like koordinater) bli flyttet likt.

Flytt punkt vil fungere litt forskjellig i plan og profil. Kummer hvor ledning inn og ledning ut danner en knekk i horisontalplanet får du kun flyttet i høyde, mens kummer som ligger på et rett strekk også kan flyttes langs linjen.

Flytt presentasjonspunkt¶

Dette valget er kun aktiv for enkel prosjektering med kumgrupper.

Med denne funksjonen kan du flytte kummenes presentasjonspunkt. Dette valget påvirker ikke beregningen av fallet. Presentasjonspunktene holder kun plasseringen av symbolet til kummen.

Symbolet for kummen er knyttet til presentasjonspunktets koordinater. Etter at systempunktene er lagt inn vil presentasjonspunktene få de samme koordinatene (Øst og Nord). Det betyr at du kan flytte symbolet etterpå uten å flytte systempunktet. Dette er nødvendig ved VA-prosjektering når du har flere ledninger i en grøft. Da må du presentere noen av ledningene med en offset verdi for å vise at det er flere ledninger i grøften.

Flytt tekst¶

Med dette valget kan du flytte kummenes påskrift (punkt-ID-ene).

Fremgangsmåte

Merk punktet i listen eller skjermen
Velg Flytt påskrift på hurtigmenyen
Pek ny plassering i skjermen

Bytte mellom datatyper¶

Forrige datatype

Neste datatype

Dialogen kan inneholde mange datatyper. Den datatypen som er aktiv (vises i listen og er klar for redigering) blir markert i kartet med oransje farge. Du ser også at systempunktet blir markert med en liten sirkel med et kryss.

Med knappene for Forrige og Neste datatype kan du enkelt bytte mellom datatyper i dialogen.

Merk

Eksisterende linjedefinisjonsdata kan enten redigeres via dialogen for egenskaper eller via grips. Ønsker du å redigere via grips må du aktivere denne muligheten først (eget ikon på verktøylinjen).

Vis dialogboks¶

Med denne knappen kan du vise egenskapsdialogen for ledningsstrekket. Siden dialogboksen tar stor plass kan det være hensiktsmessig å skjule denne når du redigerer geometrien til linjen.

Dialogboksen kan du slå av/på med [Ctrl] + [D].

Redigering i dialogen¶

Kopier¶

Kopierer dataene som er merket i listen til Windows utklippstavle.

Dette valget er spesielt mye brukt ved enkel prosjektering med kumgrupper.

Når nederste ledning i grøften er bestemt kan du enkelt kopiere denne til neste datatype og justere verdiene.

Eksempel

Definer ledning for bunn grøft, eksempelvis datatype overvann
Merk alle linjene i listen og velg Kopier på høyre musetast
Bytt til ny datatype, eksempelvis datatype spillvann
Velg Lim inn på høyre musetast
Merk alle linjene i listen
Pek og trykk venstre musetast på kolonneoverskriften for PunktID
Velg Generer
Gi inn ny ID med prefiks, eksempelvis S1
Legg tilsvarende en offset-verdi på nivåene

Lim inn¶

Limer inn data fra Windows utklippstavle.

Beregn øst og nord¶

Funksjonen beregner koordinater slik at de ligger på linjedefinisjonen, uansett hvor du har pekt.

Alle punktene som er markert i listen blir gjennomgått og får beregnet nye verdier for X og Y basert på profilnummer.

Beregningen skjer normalt inn på linjen.

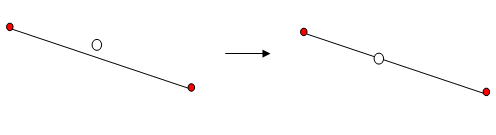

Eksempel på stikkpunkt lagt inn i plan ved pek i skjermen

Beregn høyde¶

Med denne funksjonen kan du beregne punktenes høydeverdier på nytt. I VA-sammenheng vil det si å beregne høyde på kumlokket.

Tilgjengelige valg er avhengig av om du jobber i en terrengmodell eller et lengdeprofil.

Valg og normal prioritet er gitt nedenfor.

Terrengmodell:

Modellflate (topp teoretisk lag)
Terrenggrid
Senterlinje (vertikalkurvatur eller 3D-linje)

Lengdeprofilredigering:

Senterlinje (vertikalkurvatur eller 3D-linje)
Avansert snitt
Topp fysisk lag

Du kan overstyre default rekkefølge (valget Normal), med å velge i listen.

Alle punktene som er markert i listen blir gjennomgått og får beregnet nye verdier for høyde.

Beregn høyde fra hovedledning¶

Beregner høyde på stikkpunkt ut fra høyde på hovedledning. Merk at denne funksjonen ikke virker for stikkpunkt plassert i kummer.

Juster fall¶

Denne funksjonen benytter du til å beregne Nivå1 og Nivå2 på grunnlag av spesifisert verdi for fallet. Alle punktene som er merket i listen blir gjennomgått og får nye verdier for Nivå1 og Nivå2, bortsett fra det første punktet som bestemmer utgangshøyden.

Juster fall baklengs¶

Tilsvarende som for Juster for fall, men nå bestemmer siste punkt utgangshøyden.

Juster nivåer relativt til høyde¶

Bruk denne funksjonen til å justere Nivå1 og Nivå2 relativt til verdien i høydekolonnen. For VA-datatyper vil høydekolonnen angi topp kum. Det er i mange sammenhenger enklere å oppgi kumdybde enn absolutte nivåer.

Parallellforskyv i plan¶

Med denne funksjonen parallellforskyver du koordinatene i listen.

Merk at for enkel prosjektering med kumgrupper er det presentasjonskoordinatene som blir parallellforskjøvet.

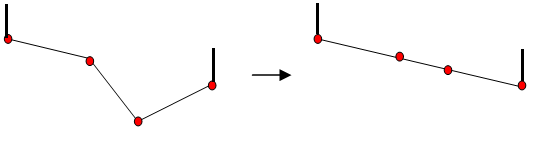

Interpoler mellompunkter¶

Denne funksjonen kan benyttes dersom du ønsker å interpolere mellompunkter. Det er punktet i listen som blir interpolert, det vil si senter kum hvis kum dimensjon er oppgitt.

Høyde til første og siste punkt merket i listen bestemmer fallet.

Fall bereget fra høyde i første og siste punkt

Parallellforskyv i 3D¶

Med denne funksjonen kan du parallellforskyve både horisontalt og vertikalt. For VA-datatyper er det Nivå1 og Nivå2 som blir forskjøvet vertikalt.
