VA-prosjektering: Enkel prosjektering med kumgrupper

Prosjektering med kumgrupper er en forenklet VA-prosjektering.

Med denne metoden skal alle kummene i en gruppe ha samme systempunkt (XY-koordinatene for kumgruppen er like). Dette blir ivaretatt med opsjonen Flytt hele gruppen som er aktiv for forenklet VA-prosjektering.

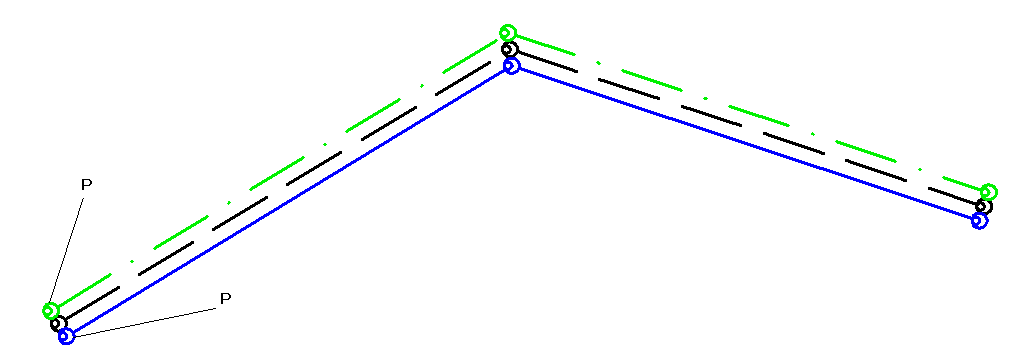

Figur: P = Presentasjonspunkt

Presentasjonskoordinatene til kummene bruker du til å skille kummer og ledninger i planpresentasjonen.

Masseberegning av grøfter er ikke aktiv for denne metoden. Dette skyldes at grøften bygges på grunnlag av ledningene og da må de være prosjektert eksakt som beskrevet i neste avsnitt.

Merk

Det er systemkoordinatene som du kan eksportere via applikasjonslag.

Fremgangsmåten for den første ledningen er lik som ved eksakt 3D-prosjektering. Forskjellen er at kumgruppene nå har samme systempunkt for alle datatypene.

Fremgangsmåte

1. Velg ikonet Linjedefinisjonsdata... på verktøysettet for Planlegging, prosjektering og utførelse
2. Velg ønsket SFI-modell og trykk OK (SFI-modell oppretter du som beskrevet i forrige avsnitt)
3. Opprett datatype for styrende ledning (normalt den nederste)
4. Huk av for CL for å angi at denne skal brukes som linjedefinisjon
5. Plasser kummer og bend i kartet
6. Rediger/suppler med egenskaper direkte i listen
7. Generer lengdeprofil eventuelt med avansert snitt som tas med når grøften ligger i veger eller kryss
8. Sjekk/juster nivåene slik at krav til fall og overdekning er tilfredsstilt
9. Legg inn resterende datatyper
10. Kopier geometrien for nederste ledning, juster nivåene og rediger/suppler med egenskaper
11. Bytt til planvisning og rediger planpresentasjon

De første stegene (1-8) er identiske med eksakt 3D-prosjektering og er nærmere omtalt her.

Legg inn resterende datatyper

Når nederste ledning i grøften er bestemt kan du med fordel legge inn resten av ledningene i lengdeprofilet.

Til dette kan du bruke Kopier og Lim inn. Disse finner du på høyre musetast i dialogen for VA-data. Merk at du må opprette datatypene først.

Etter at du limt inn systempunktene for overvann i datatypen for spillvann kan du justere nivåene. Funksjonen for dette finner du med å klikke på kolonneoverskriften for Nivå1 og Nivå2 (Legg til verdi...).

Rediger planpresentasjon

Når du prosjekterer VA med kumgrupper ligger alle systempunktene oppå hverandre i XY-planet.

Du planlegger inn systempunkter for alle horisontale og vertikale knekker i ledningsstrekket. Det er disse du ser i listen for linjedefinisjonsdata. I tillegg har alle systempunkt også et presentasjonspunkt som du kan redigere dynamisk i skjermen.

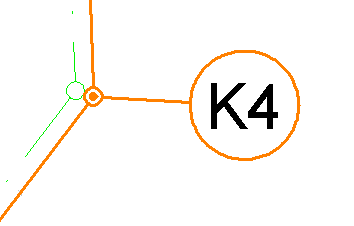

I utgangspunktet er system- og presentasjonspunktene like. Da flytter du bare presentasjonspunktene slik at du får visualisert alle ledningene i grøften. Systempunktene blir markert med en liten sirkel med et kryss inni når du redigerer via egenskapsdialogen.

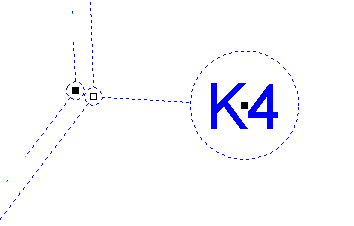

Etter at VA-data er lagt inn kan du også redigere i horisontal og vertikalplanet med grips (gripehåndtak). Grips er en effektiv måte å redigere geometri til presentasjonspunkt og påskrifter.

Beregning av fall

Når du prosjekterer med kumgrupper må du huske på at det er systemkoordinatene som bestemmer fallet til ledningene.

Siden kummene i en kumgruppe har like systemkoordinater vil også alle ledningene i samme grøft få likt fall.

Fallet på en ledning blir som regel oppgitt i promille ‰.

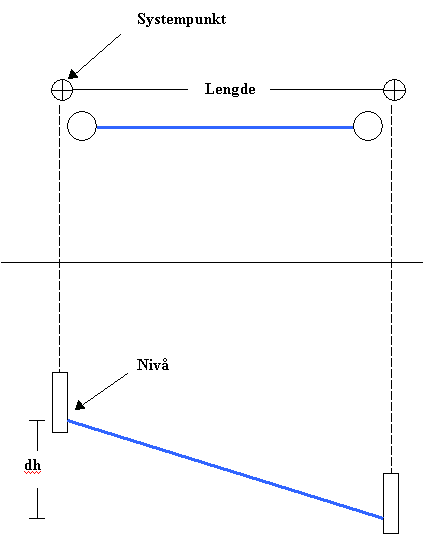

Fallet regnes ut slik:

Fall = Dh / Lengde × 1000

Hvor:

• Dh: høydeforskjell mellom nivå
• Lengde: rett avstand fra senter kum til senter kum

Avstanden korrigeres ikke for kumdimensjon. Dette vil gi deg en ekstra sikkerhetsfaktor i fallberegningen for selvfallsledninger.
