Prosjektmeny

Gemini Terrain er et prosjektbasert verktøy der prosjektene er organisert i mapper. Prosjektmenyen gir deg mulighet til å administrere og organisere prosjektene på en effektiv måte.

For lokale prosjekter er standardmappen:

C:\Brukere\Mine dokumenter\Gemini\Ter\Data

For skyprosjekter er standard CloudCache:

C:\Brukere\Appdata\Local\Gemini\Gemini\CloudCache

Nytt prosjekt

Når du oppretter et nytt prosjekt, kopierer systemet automatisk et sett med foreslåtte tegninger inn i prosjektmenyen. Disse tegningene hentes fra en forhåndsdefinert mal.

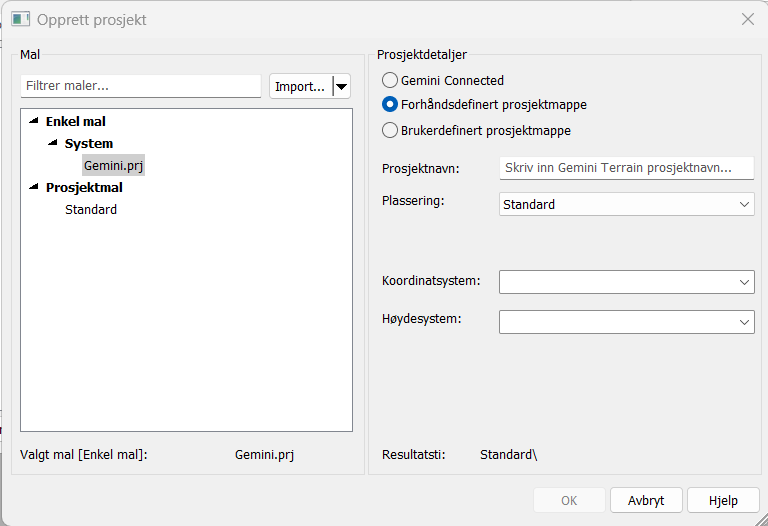

Figur: Dialogboks for nytt prosjekt, hvor malen Gemini.prj er markert.

Du kan velge mellom to ulike maltyper:

• Enkel mal (prj-fil) - En enkel prosjektfil med grunnleggende tegningsstruktur
• Prosjektmal - En komplett prosjektstruktur med flere filer, mappestruktur og mer

Enkel mal

Med i standard installasjon følger Gemini.prj på Sys-mappen. Denne malen inneholder fire grunnleggende tegninger.

Når du velger å bruke Gemini.prj fra Sys-mappen, får du automatisk kopiert inn fire tomme tegninger i tegningslisten som vist i figuren nedenfor.

Prosjektmeny med standard tegninger opprettet fra Gemini.prj

Opprett egne maler

Du kan enkelt opprette dine egne maler på User-mappen. Bruk funksjonen Import... og naviger til prosjektfilen for det prosjektet du ønsker å bruke som mal.

Prosjektmal

Prosjektmaler importeres på samme måte som enkle maler. Velg Import... og naviger til prosjektmappen du ønsker å bruke som mal.

Med prosjektmal bruker du en komplett prosjektmappe som mal for det nye prosjektet. I tillegg til prj-filen vil du blant annet kunne få med:

• BIM-filer
• Applikasjonslag
• Modeller
• Koordinatsysteminformasjon
• Tegnforklaringer
• Undermappestruktur

Merk

Vær oppmerksom på at dersom prosjektmalene inneholder geometri, vil denne også overføres til det nye prosjektet.

Prosjektmaler støtter komplett mappestruktur ved opprettelse av nye prosjekter. Dette er spesielt nyttig for organisasjoner som har standardiserte mappestrukturer som kan inneholde:

• Import- og eksportmapper
• Mapper for hver prosjektdeltaker
• Andre forhåndsdefinerte strukturer

Fordel for skyprosjekter

Denne funksjonen er særlig verdifull for skyprosjekter, ettersom mappestrukturen automatisk blir en del av skyprosjektet og vil være synlig for alle brukere når prosjektet opprettes.

Plassering

Prosjektene kan lagres på ulike steder:

• Prosjekt i Gemini Connected
• Forhåndsdefinert prosjektmappe
• Brukerdefinert prosjektmappe

Tips

Unngå å bruke punktum og mellomrom i mappe- og prosjektnavn.

Til tider ønsker vi å bruke en annen gjeldende prosjektmappe, eksempelvis på en server. Vi står helt fritt til å gjøre dette, men må da først angi den nye gjeldende prosjektmappen. Funksjonaliteten finner du ved å åpne Prosjektmeny - velg ikonet for Administrer prosjektmeny... - Forhåndsdefinerte prosjektmapper...

Opprette ny tegning

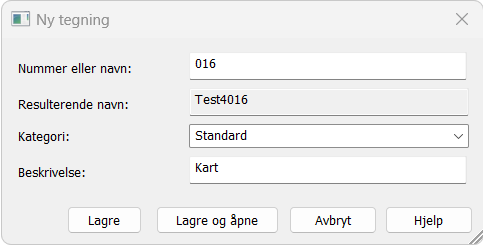

Opprette ny tegning

Når vi angir tegningsnavn, kan vi gjøre dette på to måter:

1. Standard navnekonvensjon
   I dette tilfellet gir vi inn et tall fra 1-999.

2. Fritekst
   I dette tilfellet legger vi inn fritekst i feltet.

Standard navnekonvensjon er standardforslag, og programmet vil foreslå neste ledige når du oppretter en ny tegning. Denne navnekonvensjonen er det som tradisjonelt har vært benyttet i Gemini Terrain. Tidligere var det mye funksjonalitet knyttet til disse numrene.

Når du oppretter tegninger ved å gi inn nummer får de navn etter en gitt konvensjon. Først kommer de fire første tegnene i prosjektnavnet. Deretter kommer et fast tegn (4). Til slutt kommer tre tegn for tegningens nummer.

Eksempel

Et prosjekt med navn Demo-Nor ha tegninger som:

• Demo4001
• Demo4002
• Demo4999

Kategori

En tegning kan være ingen eller en av flere mulige kategorier.

Kategorien lagres i .prj-filen, ikke bim-filen, og den vises i tegningslisten. Tegningskategoriene er en konfigurerbar liste over kategorier, som kan tilpasses av brukeren.

Hver tegningskategori vil ha en relatert mal-tegning (bim-fil), som vil bli brukt når vi oppretter en ny tegning i tegningslisten. Mal-tegningen vil inneholde modelltype, som ikke må forveksles med kategori, og kan også være forhåndsutfylt med kommandoer, samt ha standard verktøysett satt.

Kategori ikke angitt

Velger vi denne kategorien, vil ikke programmet bruke en mal-fil ved åpning av tegningen. Første gang du åpner en slik tegning må du da ta stilling til hvilken modelltype den skal ha. Du kan velge mellom:

• Terrengmodell
• Presentasjonstegning

Innholdet i nedtrekksmenyer, verktøylinjer og verktøybokser er avhengig av tegningens modelltype. Modelltype er en egenskap som lagres i modelldatabasen (tegningen), men du kan senere endre denne om ønskelig.

Programmet foreslår følgende modelltyper avhengig av tegningsnummer:

• 000-199: Terrengmodell
• 200-399: Presentasjonstegning
• 400-899: Terrengmodell
• 900-999: Presentasjonstegning

Hvordan endre modelltype etterpå?

Hvis du har valgt feil modelltype kan du endre dette i tegningen etterpå:

1. Velg Egenskap på høyre musetast på tegningen i vertikal listefelt for Utforsker



2. Velg riktig Modelltype i nedtrekkslisten og trykk OK

Eksempelsamling

Se ellers eksempelsamling for steg-for-steg-beskrivelse for hvordan opprette prosjekter:

• Oppgave 1.1 - Opprette nytt prosjekt
• Oppgave 1.2 - Opprette nytt prosjekt i Gemini Connected (skyprosjekt)
