Bruk av 3D

Veger og kryss

Styrken til Gemini Terrain er at vi også kan utføre komplett prosjektering av veger og kryss med beregning av skjærings- og fyllingsutslag.

Har vi regulerte senterlinjer i laget Rp45_Linjer_punkt_og_påskrift, kan vi opprette SFI-modeller direkte fra disse. Funksjonen Opprett linjedefinisjon fra linje i applikasjonslag finner vi på hurtigmenyen.

Vegmodeller generert ut fra senterlinjer i reguleringsplanen

Velger vi å utføre en 3D-prosjektering av vegene, kan det lønne seg å utføre denne i en egen tegning. Når prosjekteringen er ferdig, kan vi kopiere alle linjene i vegsystemet til applikasjonslaget Rp45_Arealformål.

Advarsel

Vi må under prosjekteringen sjekke at valget Ekstra profiler ved kurvepunkt er huket av (merk at dette er default innstilling). Denne innstillingen er nødvendig for at parallellene (skulderkantlinjer/vegkantlinjer) også skal være korrekte (matematisk korrekte linjer uten brudd).

Fremgangsmåten for komplett prosjektering av veger og kryss er nærmere beskrevet i kapittelet om Veger og kryss.

Etter å ha kopiert linjene fra veg og kryssobjekt, kan vi sortere disse på egenskapen Linjetype. Denne egenskapen forteller om linjen er vegkant, fyllingsfot, skjæringstopp, og så videre. Det er da enkelt å foreta massiv sletting av linjer i listen, for eksempel hvis du bare ønsker å ha med vegkant i den videre plankonstruksjonen.

Skjærings- og fyllingsmarkering er normalt ikke med på reguleringsplankartet. Disse dataene kan eventuelt legges inn på et illustrasjonslag.

Bygninger og utenomhusfigurer

Ulike 3D-figurer er nyttige i forbindelse med 3D-visualisering av reguleringsplaner.

Bygninger kan vi få som VEC-filer fra DDS ArkPartner eller som IFC/3DS fra andre arkitekttegneprogram.

Gemini Terrain inneholder også en del utenomhusfigurer (lekeapparater, benker og stoler, trær, og så videre) som vil være med å gi en god illustrasjon av planen.

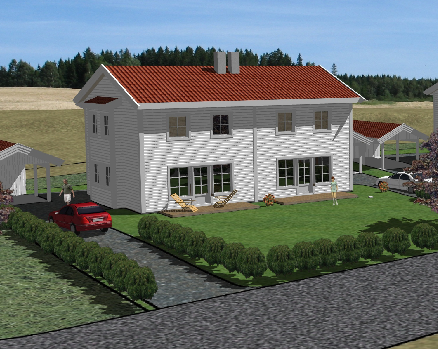

Brukav innsatte figurer og presentasjonsregler

Når det gjelder biler og mennesker anbefaler vi å bruke 3DS-figurer. Vi kan finne mange figurer som kan lastes fritt ned fra internett.

Figurer er nærmere beskrevet i avsnittet Innsetting av figurer.

Drapere bilde av reguleringsplan

I mange sammenhenger er det ønskelig å drapere et bilde av reguleringsplanen på terrengoverflaten.

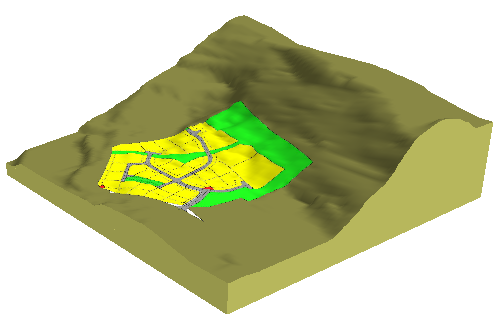

Eksempel på reguleringsplan drapert på terrengoverflate

Dette kan vi gjøre ved hjelp av bgr-applikasjonslag. Før vi kan opprette bgr-laget, må vi lage en georeferert bildefil av reguleringsplanen.

Fremgangsmåte

Lage bildefil

1. Skru av visning av alle lag du ikke vil ha med på bildet
2. Åpne dialog for **Tegningsinnstillinger**
3. Trykk ***Lokaliser...*** og angi nytt terrengmodellområde rundt planen
4. Velg **Zoom alt - eksakt (2D)** på menyen **Vindu**
5. Velg **Eksporter til bildefil** på menyen **Fil** - **Eksport**. Lagre filen eksempelvis som `Regplan.bmp` på gjeldende prosjektkatalog. Eksporten lager også en georeferansefil (mmm-fil) med samme navn
