Plankart og tegnforklaringer

For reguleringsplaner kan vi bruke standard ark for plantegninger. Disse har plass til kartutsnitt og tegnforklaring.

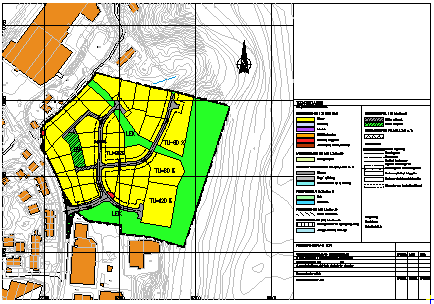

Eksempelvis kan A2 med plass til tegnforklaring brukes for plantegninger

Kartutsnitt og tegnforklaring er satt inn på arket

Presentasjonstegninger og tegnforklaringer er nærmere beskrevet i eget avsnitt.

Det finnes et alternativ til den automatiske funksjonen for tegnforklaringer.

Alternativ løsning

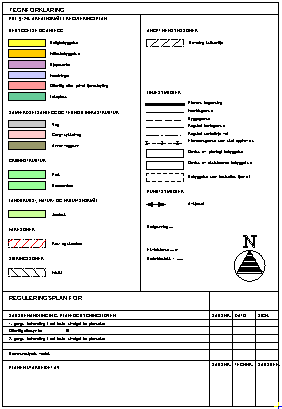

Dersom vi ønsker full kontroll på utformingen, kan vi konstruere tegnforklaringen i et applikasjonslag.

Vi har laget flere maler som ligger på Sys-mappen. Denne kan vi ha som et utgangspunkt for tilpasning.

Malene heter:

• Rp45_Tegnforklaring
• Rp45_Tegnforklaring_liten
• Rp43_Tegnforklaring
• Rp_Tegnforklaring
• Rb_Tegnforklaring
• Rb_Tegnforklaring_liten

Fremgangsmåte

1. Skriv inn ønsket tegningsnr. i tegninglisten og trykk Tilføy...
2. Legg inn beskrivelse, eksempelvis Reguleringsplan tegnforklaring, og trykk OK
3. Merk tegningen og trykk Åpne. Velg modelltype Terrengmodell
4. Trykk høyre musetast i listen for applikasjonslag og velg Opprett...
5. Trykk på knappen med tre prikker og velg malen Rp45_tegnforklaring.aly på Sys-mappen
6. Endre eventuelt navn på laget og trykk OK
7. Trykk OK i egenskapsdialogen for applikasjonslag
8. Tilpass tegnforklaringen til planens innhold
9. Lag CFI-fil (Fil - Eksport - Eksporter CFI-fil)
10. Sett inn CFI-fil på presentasjonstegning
