Leveranse på SOSI-format¶
Kommunene kan kreve at reguleringsplanen leveres på SOSI-format nivå 4 (med flater og egenskaper). En plan konstruert i Gemini Terrain i henhold til prosedyren for konstruksjon vil tilfredsstille disse kravene.
Ved eksport til SOSI kan vi velge mellom eksport til tre forskjellige SOSI-versjoner:
- 4.5 (for plandata u/høyder)
- 4.3 (for plandata u/høyder)
- 4.2 (for plandata u/høyder)
For planer er nå SOSI-versjon 4.5 gjeldende. Programmet vil på grunnlag av innstillingene eksportere de rette geometritypene. En forutsetning for riktig eksport er at det er brukt riktig mal ved opprettelse av applikasjonslagene, slik at koder og struktur er i henhold til aktuell standard. Merk at alle plan-eksporter utføres uten høyder, hverken som 2D- eller 3D-høyde (..HØYDE/NØH).
Når vi konstruerer en plan i Gemini Terrain, legger vi dataene på flere applikasjonslag. Disse kan vi eksportere til SOSI med følgende fremgangsmåte:
Fremgangsmåte
- Merk alle applikasjonslagene for planen i listen for applikasjonslag
- Trykk høyre musetast og velg Eksporter andre format...
- Trykk Format...
- Trykk Formatoppsett... og sjekk at innstillingene er korrekte
- Trykk OK to ganger
- Trykk Bla...
- Skriv inn navn på filen og trykk Åpne...
- Trykk Eksporter
Merk
Malene for SOSI-versjon 4.5 inneholder eksportdirektiver. Dette innebærer at man bare får utført den oppsatte eksporten i eksportdirektivet, som er satt opp til å eksportere til riktig SOSI-versjon og uten høyder.
Enhet (0,001) og riktig produktspesifikasjon (reguleringsplan/reguleringsplanforslag) må man velge selv.
Alternativt kan vi også eksportere lagene hver for seg. Hvis SOSI-kontroll rapporterer feil i planen kan det ofte være enklere å finne feilen ved å sjekke lag for lag.
Det kan derfor være nyttig å ha litt kjennskap til hvordan SOSI-filer er bygget opp og hvordan geometritypene i Gemini Terrain er koblet til SOSI. Nedenfor kommer et lite utdrag som er relevant for reguleringsplaner. Vi henviser til SOSI-manualen for komplett beskrivelse av SOSI-standarden.
SOSI-formatet¶
SOSI-fila har denne hovedstruktur:
.HODE
. DEF
. OBJDEF
.selve dataene (datagruppene)
.SLUTT
Datagrupper i SOSI¶
Datagruppene innledes alltid med et SOSI-gruppeelementnavn. De mest brukte i reguleringsplaner er:
- .PUNKT/.SYMBOL
- .KURVE
- .BUEP
- .FLATE
- .TEKST
.SYMBOL brukes når vi skal ha med rotasjonen til punktsymboler. RPJURPUNKT 1242, 1243 og 1244 er avhengige av å bruke SYMBOL for å kunne angi rotasjonen.
Datagruppene nummereres med serienummer for identifisering innen SOSI-fila.
Videre kan datagrupper logisk knyttes sammen ved hjelp av referansenummer som peker til serienummer for andre datagrupper. Dette benyttes blant annet av geometritypen FLATE.
Hver datagruppe kan ha en eller flere egenskaper. Merk at vi kaller alt bortsett fra koordinatene for egenskaper. Egenskaper angis med et SOSI-navn og tilhørende verdi (eks: ..OBJTYPE RpJuridiskLinje).
I Gemini Terrain har vi tilsvarende geometrityper. Et applikasjonslag består som kjent av to filer (.aly og .gmi). Dataene ligger på gmi-filen og den kan inneholde følgende geometrityper:
- Linje
- Punkt
- Tekst
- Polygon
I tillegg kan hver geometritype ha et ukjent antall egenskaper som OBJTYPE, etc.
Hodet på SOSI-filen¶

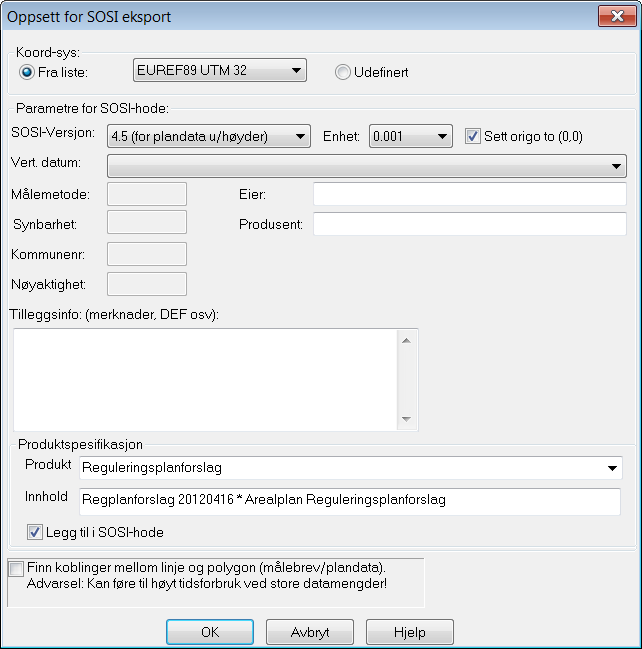

Hodet på SOSI-fila inneholder opplysninger som gjelder for hele fila. Dialogen nedenfor viser innstillingene for SOSI.
Merk
Vi ser at feltene Kommunenr., Målemetode, Nøyaktighet og Synbarhet er grå. Disse er ikke lengre lovlige egenskaper i hodet for filer i SOSI-versjon 4.5/4.3/4.0.
Normalt setter eksportfunksjonen i Gemini Terrain de riktige innstillingene slik at vi ikke trenger å åpne denne dialogen. Det forutsetter imidlertid at du har brukt malene som følger med programmet (som inneholder eksportdirektiver) og at koordinatsystem er valgt under Innstillinger Gemini Terrain... - Prosjekt - Generelt.
For planer er det nå versjon 4.5 som gjelder med tilhørende produktspesifikasjon, Reguleringsplanforslag. Når produktspesifikasjonen ligger i SOSI-filen finner SOSI-kontroll selv hvilke kontroller som skal kjøres på filen.
Åpner vi SOSI-filen etter eksport finner vi følgende i hodet:
.HODE
..TEGNSETT ISO8859-1
..SOSI-VERSJON 4.5
..SOSI-NIVÅ 4
..TRANSPAR
...KOORDSYS 22
...ORIGO-NØ 0 0
...ENHET 0.001
..OMRÅDE
...MIN-NØ 80919 59406
...MAX-NØ 81106 59698
..OBJEKTKATALOG Regplanforslag 20120416 \* Arealplan Reguleringsplanforslag
Geometritype: PUNKT, KURVE, BUEP og TEKST¶
Geometritypen PUNKT er et enkelt punkt (frittstående) som kan være enten "3-dimensjonalt" (NØH) eller "2-dimensjonalt" (NØ).
Geometritypen KURVE består av flere punkt i en sekvens der hvert punkt har en bestemt posisjon. Det er også vanlig med knutepunkt på linjer (…KP 1). Der 2 eller flere geometrityper møtes, skal det være et nodepunkt. Elementene er sammenknyttet i nodepunktet og har felles koordinater.
Geometritypen BUEP definerer en trepunktsbue.
Eksporterer vi dataene i laget for Linjer_og_punkt_og_påskrift, vil et uttrekk av filen kunne se slik ut:
.KURVE 1:
..OBJTYPE RpJuridiskLinje
..RPJURLINJE 1221
..VERTNIV 2
..NASJONALAREALPLANID
...KOMM 1201
...PLANID 200901
..NØ
80986557 59529564 ...KP 1
..NØ
81021479 59482139
.BUEP 2:
..OBJTYPE RpJuridiskLinje
..RPJURLINJE 1221
..VERTNIV 2
..NASJONALAREALPLANID
...KOMM 1201
...PLANID 200901
..NØ
80981534 59554322 ...KP 1
..NØ
80981313 59541389
80986557 59529564 ...KP 1
.KURVE 3:
..OBJTYPE RpJuridiskLinje
..RPJURLINJE 1211
..VERTNIV 2
..NASJONALAREALPLANID
...KOMM 1201
...PLANID 200901
..NØ
81027116 59486289
80992193 59533715 ...KP 1
.SYMBOL 4:
..OBJTYPE RpJuridiskPunkt
..RPJURPUNKT 1242
..VERTNIV 2
..NASJONALAREALPLANID
...KOMM 1201
...PLANID 200901
..NØH
80988395 59596338 0
80988395 59596338 0
80987442 59596641 0
.SYMBOL 5:
..OBJTYPE RpJuridiskPunkt
..RPJURPUNKT 1273
..VERTNIV 2
..NASJONALAREALPLANID
...KOMM 1201
...PLANID 200901
..NØH
80986173 59559895 0
80986173 59559895 0
80985185 59560048 0
.TEKST 6:
..OBJTYPE RpPåskrift
..VERTNIV 2
..RPPÅSKRIFTTYPE 7
..NASJONALAREALPLANID
...KOMM 1201
...PLANID 200901
..STRENG "R=7.0"
..NØ
80996891 59590554
80996891 59590554
80993082 59599800
PUNKT, KURVE og BUEP tilsvarer objekttypene Punkt og Linje i Gemini Terrain. Et linjeobjekt i Gemini Terrain kan bestå av elementene linje og bue.
Kartografisk element TEKST tilsvarer objekttypen Tekst i Gemini Terrain.
Geometritype: FLATE¶
FLATE er et sammenhengende areal begrenset av blant annet KURVE og BUEP. Defineringen foregår ved referering til de datagruppene som avgrenser flaten. Gruppene refereres i en beskrivende rekkefølge. Det skal være knutepunkt og like koordinater mellom de geometritypene som inngår.
Eksporterer vi dataene i laget for arealformål, vil et uttrekk av filen kunne se slik ut:
.KURVE 1
.. OBJTYPE RpFormålGrense
..NØ
59489 194634
61661 185617
.KURVE 2
(fulgt av attributter, koordinater osv.)
.KURVE 3
(fulgt av attributter, koordinater osv.)
.KURVE 4
(fulgt av attributter, koordinater osv.)
.FLATE 1
.. OBJTYPE RpArealformålOmråde
..RPAREALFORMÅL 1110
..REF :1 :2 :3 :4 -> referanser til linjer
Polygon i Gemini Terrain tilsvarer flate i SOSI. Danning av FLATER i henhold til SOSI-syntaks gjør programmet når vi eksporterer til SOSI. Da oppretter programmet representasjonspunkt og legger inn alle egenskapene til hver flate. Eksporten forutsetter at linjene er på topologisk form og at det finnes kobling mellom linjer og polygoner i Gemini Terrain.
KVALITET¶
SOSI har en egen egenskap til å beskrive kvalitet på stedfestingen.
I forbindelse med planer er det MÅLEMETODE og NØYAKTIGHET som kan være interessant. Hvis vi har lagt inn verdier for disse i Gemini Terrain, vil programmet under eksporten danne egenskapen KVALITET:
..KVALITET
UTNYTT¶
SOSI-plan har en egenskap til å beskrive grad av utnytting.
Denne består av UTNTYP, UTNTALL og UTNTALL_MIN. Hvis vi har lagt inn verdier for disse i Gemini Terrain, vil programmet under eksporten danne egenskapen UTNYTT:
..UTNYTT
NASJONALAREALPLANID¶
SOSI har en egen egenskap for å gi et landsdekkende, entydig og unikt kjennetegn (identifikasjon) på en arealplan.
Denne består av KOMM, FYLKESNR, LANDSKODE og PLANID. Bare én av de tre første egenskapene skal være med. Hvis vi har lagt inn verdier for disse i Gemini Terrain, vil programmet under eksporten danne egenskapen NASJONALAREALPLANID.
Eksempel:
..NASJONALAREALPLANID
...KOMM 1201
...PLANID 01-2012
HØYDEFRAPLANBEST¶
SOSI har en egen egenskap for å angi bestemmelse om høydeverdier gitt i planbestemmelser.
Denne består i SOSI-versjon 4.5 av REGULERTHØYDE (tall for kotehøyde ved bestemmelse om regulert høyde) og HØYDE-REF (høydereferansesystem, angis med egne koder). Hvis vi har lagt inn verdier for disse i Gemini Terrain, vil programmet under eksporten danne egenskapen HØYDEFRAPLANBEST.
Eksempel:
..HØYDEFRAPLANBEST
...REGULERTHØYDE 20
...HØYDE-REF NN2000
Observer at dette er forskjellig fra SOSI-versjon 4.3 hvor man kun har ..REGULERTHØYDE.
