Overflateanalyser¶

Gemini Terrain har følgende funksjoner for overflateanalyser:

Helningskart
Eksposisjonskart
Høydelagskart
Synlighetskart
Sol/skyggekart

Helningskart viser helningen i terrenget. Helningskart vil eksempelvis enkelt vise hvor man ikke bør bygge boliger, og hvor vi kan bygge på store tomter eller små tomter.

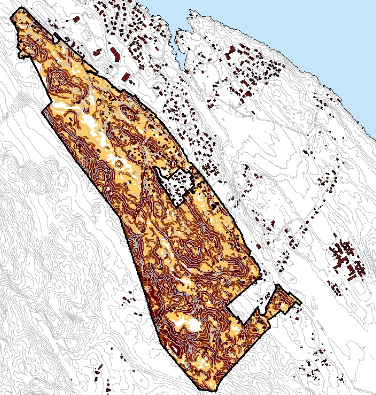

Eksempel på helningskart

Eksposisjonskart viser helningsretning. Dette kan eksempelvis være interessant i forbindelse med klima/solforhold, boligplanlegging, jordbruk og andre formål.

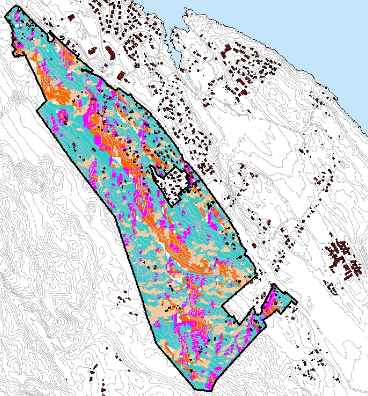

Eksempel på eksposisjonskart

Høydelagskart viser på en oversiktlig måte de ulike høydeintervallene i området.

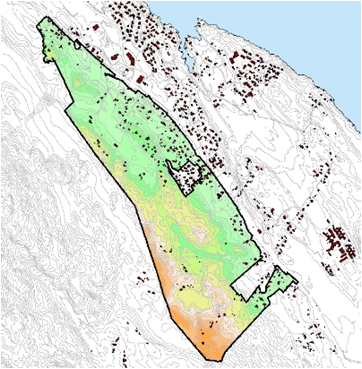

Eksempel på høydelagskart

Synlighetskart viser områdene som kan ses fra et eller flere observasjonspunkt eller linjer. Synlighetskart er nyttig når du ønsker å finne ut hvor synlig objekter er fra et gitt punkt, for eksempel finne de mest skjulte områdene for parkeringsplasser eller de beste områdene for kommunikasjonstårn.

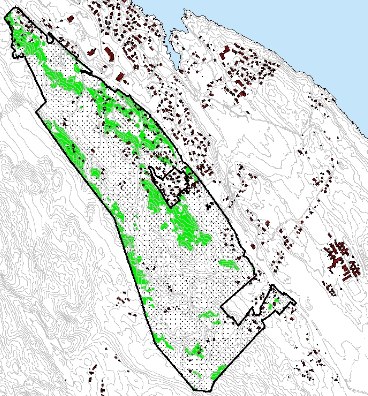

Eksempel på synlighetskart

Eksempelet over viser områdene som har sjøutsikt. Andre eksempler på bruk kan være å finne de mest skjulte områdene for parkeringsplasser eller de beste områdene for kommunikasjonstårn.

Sol/skyggekart viser områdene som har skygge og områdene som har sol. Kartet viser situasjonen for et brukerbestemt tidspunkt.

Eksempel på sol/skyggekart

Sol/skyggekart lages for faste tidspunkt, typisk:

Vårjevndøgn (20.–21. mars)
Høstjevndøgn (22.–23. september)
Sommersolverv (20.–21. juni)
Vintersolverv (21.–22. desember)

Jevndøgnene er de eneste døgnene i et år der dag og natt er så godt som like lange, derav navnet. Fra solnedgang til soloppgang eller omvendt vil det gå nesten nøyaktig 12 timer.

Sommersolverv er den dagen som har størst daglengde. Når sola står i sør midt på dagen, har den sin største høyde over horisonten i året. Tilsvarende har vintersolverv kortest daglengde. I dagligtale sier vi ofte at "sola snur" på disse tidspunktene.

Informasjon

Se også avsnittet om 3D-visualisering. Vi kan også få frem sol/skygge områdene i rendermodus.

Grunnlag for analyser¶

For å kunne utføre analysene må vi ha en terrengmodell i tegningen, det vil si et applikasjonslag som er definert som et sjikt. Vi kan kjøre analysen for hele terrengmodellområdet eller avgrense området for analysen med et polygon.

Programmet utfører analysen på en triangelmodell, enten direkte ved å bruke triangelnettet i applikasjonslaget eller indirekte ved å triangulere grid-modellen beregnet fra applikasjonslaget (denne trianguleringen skjer automatisk når analysen utføres).

Bruker vi grid-modellen, kan vi sette ønsket tetthet på griddet i dialogen for Terrain innstillinger. Merk at et av applikasjonslagene som definerer sjiktet må være aktivt før vi kan utføre analysen.

Bruker vi triangelnettet, må applikasjonslaget med triangelnettet være aktivt før vi kan utføre analysen.

Fordeler med grid¶

Gir bedre visuelt inntrykk, siden gridet vil "glatte ut" skarpe helningsforskjeller
Tar hensyn til terrenginngrep (veger/byggegroper etc.)
Slipper å triangulere kotekartet

Ulemper med grid¶

Litt hakkete grenser mellom polygonene
Mer ressurskrevende (gridstørrelsen kan bli et problem)

Fordeler med triangelnett¶

Glatte, korrekte linjer som faller sammen med kotelinjer
Virker kjapt på store datamengder

Ulemper med triangelnett¶

Spisse peak-triangler lager støy i polygonene

Ovenfor har vi i korte trekk beskrevet de ulike analysefunksjonene, samt hva vi må ha som datagrunnlag. For å utføre disse analysene har Gemini Terrain en egen dialog hvor vi velger analyse og setter opp kriterier for denne.

Fremgangsmåte:¶

1. Gjør applikasjonslaget med terrengmodellen (grid eller triangelnett) aktivt
2. Merk polygonet som avgrenser området for analysen og velg **Verktøy** - **Lag temakart (landskapsanalyse)...** på kontekst-menyen (høyreklikk)
3. Velg aktuell analyse og sett innstillinger
4. Trykk ***Utfør*** for å kjøre analysen
5. Opprett applikasjonslag, bruk gjerne predefinert mal for analysen
6. Lim inn resultatpolygon i laget
