Presentasjonstegninger - Predefinerte ark

Plantegninger

Plantegninger bruker vi til generelle kartutsnitt, reguleringsplaner, presentasjonstegninger for as-built-data, etc.

Det er laget noen predefinerte ark for generelle plantegninger. Funksjonen for plantegningsark inneholder en liste med alle disse arkene. Hvordan vi kan bruke disse arkene er beskrevet nedenfor.

Fremgangsmåte

  1. Merk eksisterende tegning i prosjektmenyen eller opprett ny tegning
  2. Åpne tegningen med modelltype Presentasjonstegning
  3. Sjekk at Standard verktøysett er aktiv
  4. Velg ikonet for Plantegningsark på verktøyboksen og velg ønsket ark i dialogen
  5. Bytt til terrengmodelltegning (eventuelt åpne denne via prosjektmenyen)
  6. Velg ikonet for Kartutsnitt på verktøyboksen. Sett inn ønsket målestokk, plassering og rotasjon. Trykk Skriv kartutsnitt til vektorfil
  7. Bytt til Presentasjonstegning
  8. Velg ikonet for Sett inn kartutsnitt
  9. Velg ikonet for Tegnforklaring
  10. Velg ikonet for Tittelfelt og velg ønsket tittelfelt i dialogen

Lengdeprofiltegninger

Lengdeprofiltegninger bruker vi til generelle lengdeprofiler, lengdeprofiler for veg og VA, etc.

Det er laget noen predefinerte ark for lengdeprofiltegninger. Funksjonen for lengdeprofilark inneholder en liste med alle disse arkene. For veger og kryss er det laget en del standard ark i henhold til Statens vegvesen sin håndbok R700 Tegningsgrunnlag.

Fremgangsmåte

  1. Merk eksisterende tegning i prosjektmenyen eller opprett ny tegning
  2. Åpne tegning med modelltype Presentasjonstegning
  3. Sjekk at Verktøysett for lengdeprofil er aktiv
  4. Velg ikonet for Lengdeprofilark på verktøyboksen og velg ønsket ark i dialogen
  5. Velg ikonet for Lengdeprofil på verktøyboksen og sett ønskede innstillinger
  6. Bytt til terrengmodelltegning (eventuelt åpne denne via prosjektmenyen)
  7. Velg ikonet for Kartutsnitt på verktøyboksen. Sett inn ønsket målestokk, plassering og rotasjon. Trykk Skriv kartutsnitt til vektorfil
  8. Bytt til Presentasjonstegning
  9. Velg ikonet for Sett inn kartutsnitt
  10. Velg ikonet for Tittelfelt og velg ønsket tittelfelt i dialogen

Tverrprofiltegning

Det er laget noen predefinerte ark for generelle tverrprofiltegninger. Funksjonen for tverrprofilark inneholder en liste med alle disse arkene.

Fremgangsmåte

  1. Merk tegning i prosjektmenyen eller opprett ny tegning
  2. Åpne tegning med modelltype Presentasjonstegning
  3. Sjekk at Verktøysett for tverrprofiler er aktiv
  4. Velg ikonet for Tverrprofilark på verktøyboksen og velg ønsket ark i dialogen
  5. Velg ikonet for Tverrprofil på verktøyboksen og sett ønskede innstillinger
  6. Velg ikonet for Tittelfelt og velg ønsket tittelfelt i dialogen

Manuelle ark

I tillegg til arkene nevnt over kan vi bruke manuelle ark. Dette er standard ark for A0- til A4-format. Manuelle ark kan vi bruke når vi skal ha en spesiell utforming av innholdet på arket, eksempelvis sammenstillinger av ulike elementer som lengdeprofil, tverrprofiler, tegnforklaringer for lag og massetyper, kartutsnitt, bilder, masserapporter, etc.

Dette betyr at vi eksempelvis kan:

  • Sette flere lengdeprofilvindu på samme ark
  • Sette flere tverrprofilvindu på samme ark
  • Sette lengde- og tverrprofilvinduer på samme ark
  • Kombinere lengde- og tverrprofilvinduer med kartutsnitt

Fremgangsmåte

  1. Merk tegning i tegningslisten eller opprett ny tegning
  2. Åpne tegning med modelltype Presentasjonstegning
  3. Velg ikonet for Manuelle ark og velg ønsket format (A0-A4)
  4. Velg Verktøysett for tverrprofiler
  5. Velg ikonet Vindu for kartutsnitt og tegnforklaringer og sett eventuelt inn ønskede vinduer
  6. Velg ikonet Vindu for tverrprofiler og sett inn ønsket type (hopp over 6-8 hvis du ikke skal ha tverrprofiler)
  7. Velg ikonet for Tverrprofil på verktøyboksen og sett ønsket SFI-fil
  8. Gjenta punkt 6 og 7 hvis du skal ha flere vinduer
  9. Aktiver Verktøysett for lengdeprofil (hopp over 10-12 hvis du ikke skal ha lengdeprofiler)
  10. Velg ikonet Vindu for lengdeprofil og sett inn ønsket type
  11. Velg ikonet for Lengdeprofil på verktøyboksen og sett ønsket SFI-fil
  12. Gjenta punkt 10 og 11 hvis du skal ha flere vinduer
  13. Velg ikonet for Tittelfelt og velg ønsket tittelfelt i dialogen

Redigere i lengdeprofiltegning

Vi kan redigere data i lengdeprofiltegninger. Vanligvis redigerer vi i vinduene for lengdeprofil- og tverrprofilredigering. For brukere som prosjekterer veg og VA er det imidlertid nyttig å kunne endre vertikalkurvatur og VA-ledninger direkte i presentasjonstegningen.

Merk

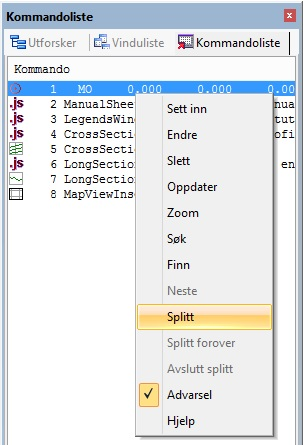

Hvis vi setter inn flere profilvinduer i arket så er det kun mulig å redigere på det som er satt inn sist. Ønsker vi å redigere på data i andre profilvinduer må vi dele opp kommandofilen midlertidig. Til dette kan vi bruke Splitt på høyre musetast i vindu for kommandoliste, se dialoghjelp for nærmere beskrivelse.
