Presentasjonstegninger¶
I Gemini Terrain oppretter vi nye presentasjonstegninger i prosjektmenyen (tegningsliste). Vi velger en predefinert tegning eller et ledig nummer i listen. Første gang vi åpner tegningen må vi sørge for at modelltypen er satt til presentasjonstegning. Dette åpner tegningen med menyer spesifikt for presentasjonstegning.
I programmet kan vi velge mellom flere predefinerte ark for plantegninger, lengde- og tverrprofiltegninger. Vi kan også lage egne brukerdefinerte ark og legge disse inn som valg i dialogene.

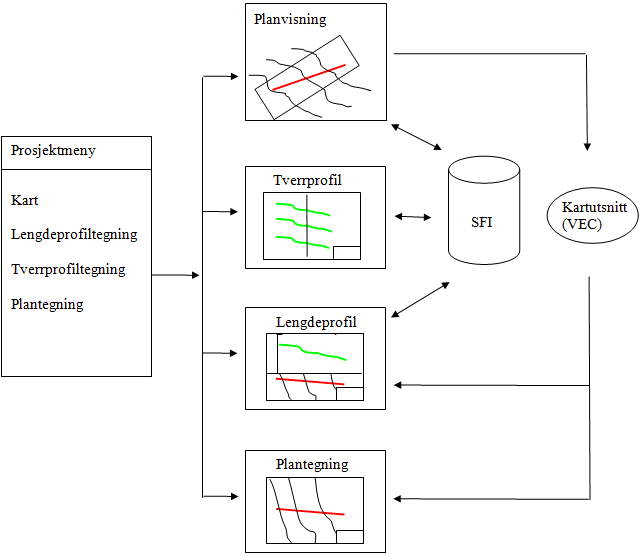

Figur: Oversikt over hvordan presentasjonstegninger henger sammen med modelldata
Redigering av presentasjonstegninger¶
Som vi ser av figuren ovenfor leser lengde- og tverrprofiltegningene lagene fra SFI-modell. Dette betyr at du kan redigere lagene i en presentasjonstegning på samme måte som i vinduene for tverrprofilredigering (CSECT_EDIT) og lengdeprofilredigering (LSECT_EDIT).
Kartutsnitt i presentasjonstegninger¶
Noen av de predefinerte arkene, for eksempel plantegning- og lengdeprofilark, inneholder plassholdere for kartutsnitt. Som vist i figuren ovenfor lager vi kartutsnittet i planvisning. Funksjonen for nytt kartutsnitt henter automatisk verdier for kartutsnittområde fra plassholderen i det arket som sist var aktivt.
Rammen for kartutsnittet kan vi: * Flytte og rotere i planvisning * Endre størrelsen på ved å angi en annen målestokk
Når vi er fornøyd med plasseringen og målestokken, lager vi en CFI/VEC-fil av utsnittet. Denne filen setter vi deretter inn på presentasjonstegningen.
Predefinerte ark og tilpasninger¶
Predefinerte ark henter programmet fra biblioteket FI0400.lib. Vi kan også brukertilpasse tittelfelt med for eksempel egen logo. Dette er nærmere beskrevet i avsnittet om brukertilpasning.
Eksempler og mer informasjon¶
De påfølgende kapitlene beskriver presentasjonstegninger mer i detalj. Vi kan også studere eksempelsamling for detaljert gjennomføring:
