Denne siden beskriver raskt hvordan du kommer i gang med å eksportere data til maskinstyring og visualiseringsverktøy, og hvordan du får importert "som-bygget"-data tilbake i Gemini Terrain etter at arbeidet er utført.

Guiden er delt inn i følgende punkter:

  1. Opprett koblingen mellom Gemini Connected og integrasjonspartner
  2. Lag en eksportregel
  3. Eksporter en fil fra Gemini Terrain
  4. Motta "som-bygget"-filen i Gemini Terrain

1. Opprett en kobling mellom Gemini Connected og maskinstyringsleverandør/visualiseringsleverandør

Fremgangsmåte

  1. Logg inn på Gemini Connected
  2. Gå til Prosjektadministrasjon og deretter Integrasjoner
  3. Velg Aktiver integrasjon
  4. Når du er logget inn, velg hvilket prosjekt du ønsker å levere og motta data til og fra

2. Opprett eksport-regler på nettsiden til Gemini Connected

Fremgangsmåte

  1. Etter å ha logget inn på Gemini Connected, gå til Prosjektadministrasjon og velg Eksportregler på venstre side
  2. Trykk Ny eksportregel for veg/tunnel eller bruk en eksisterende eksportregel som er lagret som mal i din organisasjon
  3. Avslutt ved å trykke Lagre

3. Gjør en SFI/EFI eksport fra Gemini Terrain

Fremgangsmåte

  1. Åpne et skyprosjekt som hører til samme Connected-prosjekt du brukte da du satte opp leverandør-forbindelsen i de ovenstående punktene
  2. Åpne en tegning som inneholder en veg/byggegrop
  3. Marker vegmodell(ene) i modellisten, høyreklikk og velg Eksport - Gemini Connected...
  4. Velg regelen du opprettet i punkt 2.2
  5. Trykk Eksporter

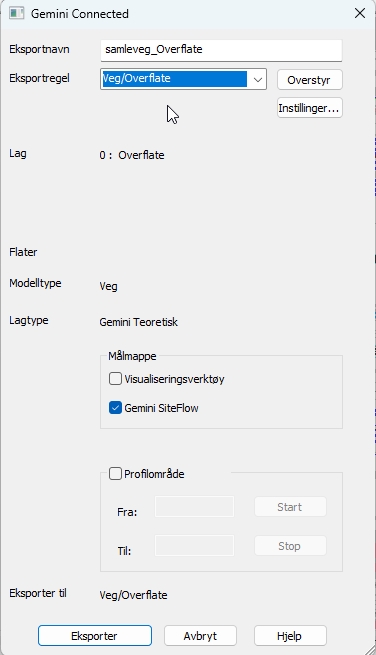

Gemini Connected eksport

Eksport av vegmodell

4. Gjør en eksport av applikasjonslagsdata fra Terrain

Fremgangsmåte

  1. Åpne et skyprosjekt som hører til samme Connected-prosjekt du brukte da du satte opp leverandør-forbindelsen i de ovenstående punktene
  2. Åpne en tegning som inneholder et applikasjonslag med data
  3. Marker ønsket data i listen, høyreklikk og velg Eksport - Gemini SiteFlow eller Visualiseringsverktøy...
  4. Velg regelen du opprettet i punkt 2.2
  5. Velg eksporttype

Eksport av data fra Terrain

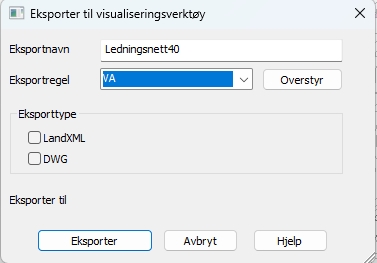

Valg av data som skal eksporteres til visualiseringsverktøy

6. Trykk ***Eksporter***

Eksporter til Gemini SiteFlow

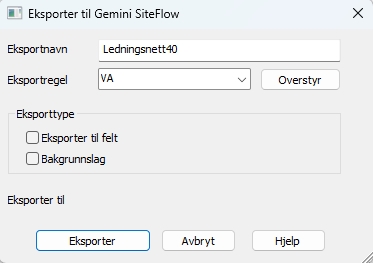

Eksportdialog for eksport til Gemini SiteFlow

5. Returner as-built-data

Fremgangsmåte

  1. I Gemini Terrain, åpne dialogen for Gemini Connected aktivitetsoversikt
  2. På fanen Gemini SiteFlow vil du se returnerte as-built filer
  3. Huk av for den nedlastede filen og importer den til et aktivt applikasjonslag
