Brukertilpasning¶

Du kan gjøre en del brukertilpasninger i programmet. De vanligste er beskrevet nedenfor.

Tegningskategorier i prosjektmeny¶

Du kan definere egne tegningskategorier og malfiler (figurfiler) ved behov.

Fabrikkstandard for kategorier og maler er definert i filen DrawingCategories.ini som er lagret i mappen ...\Sys\Market\ for valgt språk.

Fremgangsmåte

Kopier DrawingCategories.ini til User-mappen
Legg inn egne kategorier i denne filen

Innholdet vil flettes med innholdet i filen på Sys-mappen. Brukerdefinerte kategorier med samme navn vil overstyre de fra Sys-mappen.

Filen inneholder følgende attributter:

Name:
Vises i rullegardinmenyen slik at du kan velge tegningstype når du lager en ny tegning
Bimfile:
Innholdet i mal bim-filen kopieres inn i den nye tegningen du lager
Tooltip:
Vises som tooltip i feltet for kategori når du lager ny tegning
Description prefix:
Foreslås som prefiks for beskrivelse ved opprettelse av ny tegning

Innhold i standardfil:

;Format: Name=BimFile;Tooltip;Description prefix
[DrawingCategories]
Standard=Ter.BIM;Vanlig tegning med 2D/3D-modell;Kart
Personlig=Ter.BIM;Personlig arbeidstegning;Bruker:
Tverrprofiler=TerCsect.BIM;Tverrprofiltegning med ark;Tverrprofiler, SFI:
Lengdeprofil=TerLsect.BIM;Lengdeprofiltegning med ark;Lengdeprofil, SFI:
Plantegning=TerPlan.BIM;Plantegning med ark;Plantegning:
""=;Ikke angitt

Mal-filene inneholder:

Ter.BIM:
Modelltype Terrengmodell med sollys gitt ved fast vinkel.
Verktøysett for planlegging, prosjektering og utføring er aktiv.
TerCsect.BIM:
Modelltype Presentasjonstegning.
Innsatt ark for A3 stående.
Verktøysett for tverrprofiler er aktiv.
TerLsect.BIM:
Modelltype Presentasjonstegning.
Innsatt ark for A1 generelt liggende.
Verktøysett for lengdeprofil er aktiv.
TerPlan.BIM:
Modelltype Presentasjonstegning.
Innsatt ark for A3 liggende med plass til tegnforklaring.
Standard verktøysett er aktiv.

Opprett egne malfiler som beskrevet i avsnittet om egne figurfiler nedenfor.

Egne tittelfelt (BIM-filer)¶

Du kan tilpasse standard tittelfelt, eksempelvis ved å sette inn egen logo.

Tilpasse tittelfelt

Kopier tittelfeltet fra katalogen ...Sys\Market\... til User-katalogen
Legg bildefil med firmalogo på User-mappen
Åpne tittelfelttegningen fra User-mappen via Fil - Åpne på menylinjen
Åpne tittelfelttegningene en etter en og sett inn logo ved å bruke Sett inn - Sett inn bildefil
Velg bildefilen som ligger på User-mappen og plasser den til ønsket posisjon. Juster skaleringen direkte i bildefildialogen.
Velg Fil - Lagre som på User-mappen

Du kan bruke samme navn, eller endre variantnummer hvis du har behov for flere varianter av samme tittelfelt.

Hvis du endrer variantnummer må du også legge de brukertilpassede tittelfeltene i tilhørende tekstfil. Da vil du også få disse opp i listen sammen med de predefinerte tittelfeltene.

Opprett nye tittelfelt

Kopier TitlefieldWindow.txt fra Sys-mappen til User-mappen (inneholder liste med predefinerte tittelfelt)
Åpne tekstfilen på User-mappen i Notisblokk
Slett alle de predefinerte tittelfeltene som ligger i denne
Legg inn de nye tittelfeltvariantene på samme måte

Merk

Du sletter de predefinerte tittelfeltene i filen for at de ikke skal komme dobbelt i listen. Programmet slår sammen innholdet i filene på Sys- og User-mappen.

Se presentasjonstegninger for mer detaljert beskrivelse av tittelfeltene.

Egne rapporter (Excel-maler)¶

På Sys-mappen finner du alle Excel-maler for:

Statistikk
Geometriske kontroller
Masserapport

Rapportene kan tilpasses ved å legge inn egen logo.

Fremgangsmåte

Legg firmalogo på User-mappen
Åpne Excel-arkene fra mappen ...\Sys\Market\ ett og ett
Når du åpner arket, ikke aktiver makro (da fungerer ikke arket etterpå)
Erstatt standard logo med firmaets logo (hent bildet som ligger på User-mappen)
Gå igjennom alle faner i Excel-arket
Lagre arket med samme navn på User-mappen. Disse blir ikke overskrevet når det kommer en ny oppdatering av programmet.
Sett opp at programmet skal hente de brukerdefinerte rapportene fra User-mappen i dialogen Innstillinger Gemini Terrain - Rapporter på menyen Verktøy.

Egne figurfiler og bibliotek¶

Standard figur- og arkbiblioteket for Gemini Terrain heter FI0400.LIB og ligger på Sys-mappen.

Advarsel

Det er viktig at du ikke gjør endringer i disse bibliotekene. Programmet kan oppdatere disse fra versjon til versjon, og dersom du har egne, spesialtilpassede versjoner av disse, vil det oppstå konflikter ved nye installasjoner.

Programmet søker alltid etter figurer i bibliotek FI0400.lib i følgende rekkefølge:

Prosjektmappe (eksempelvis ...\Data\Demo)
User-mappe
Sys-mappe

Hvis det da ligger et brukertilpasset FI0400.lib på prosjektmappen vil programmet søke etter figuren i dette først. En eventuell oppdatering av figuren i biblioteket på Sys-mappen vil da ikke bli brukt.

Navngiving og plassering av figurfiler¶

Standardbibliotekene har en mengde figurfiler med navnekonvensjon:

FInnnn.BIN
SOSInnnn.BIN

Vi anbefaler at du ikke lager figurfiler med slik navnekonvensjon fordi du kan komme i konflikt med figurfiler i våre biblioteker.

Anbefalt fremgangsmåte når det gjelder egne figurfiler som skal brukes på tvers av prosjekt er beskrevet nedenfor:

Fregangsmåte

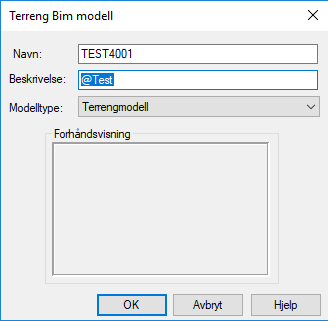

Legg inn beskrivelse i modellen med prefiks @ dersom figurene også skal være tilgjengelige i presentasjonsreglene for applikasjonslag.
Legg figurfilene direkte på User-mappen
Finn på gode navn som du kan huske (f.eks. MinLogo.bim)
Bruk maks. åtte tegn i filnavnet, og unngå spesialtegn (f.eks. ÆØÅ)

Bruk av egne figurbibliotek¶

Det anbefales å unngå bruk av figurbibliotek av to grunner:

Det er tungvint å administrere figurbiblioteker
Man må ha med en LU-kommando i hver tegning som skal bruke biblioteket

Dersom du etter hvert får veldig mange BIM-filer på User-mappen kan det likevel være aktuelt å lage egne biblioteker. Da kan filen TER.BIM benyttes for å slippe å inngi LU-kommandoen manuelt i hver tegning.

Egne batch-jobber (import)¶

På Sys-mappen ligger det en fil som heter applayer_batch.txt. Filen inneholder batch-jobbene som programmet bruker i funksjonen Fil - Import.... Dersom du ønsker å legge til egne batch-jobber må du kopiere applayer_batch.txt til User-mappen, og legge til dine egne i denne.

En batch-jobb oppretter applikasjonslag med samme navn som malene og importerer data fra den eksterne filen som er valgt. Malene vil typisk inneholde import-profil med filter som fordeler innholdet i datakilden på de ulike lagene.

Fremgangsmåte

Kopier filen til User-mappen
Åpne filen i Notisblokk
Legg til nye batch-jobber nederst i filen applayer_batch.txt

Hver batch-jobb består av en linje med navn på batch-jobben og filtype, samt alle malene som skal brukes:

Format:<Navn på batch-job>,<filtype>
mal1.aly
mal2.aly
mal3.aly

Dersom du kun ønsker å importere et format til et applikasjonslag med samme navn som filen kan du gjøre det på følgende måte:

Format:<Navn på batch-job>,<filtype>
mal1.aly,separate

Applikasjonslagmal¶

En applikasjonslagmal kan blant annet inneholde:

Presentasjonsregler for plan og 3D
Filtre for visning i plan og 3D
Egenskaper som skal opprettes på laget
Sjiktinformasjon
Import-profil

Etter å ha definert ønsket oppsett for et applikasjonslag kan du lagre dette som en mal med Lagre mal... Valget finner du i egenskapsdialogen for applikasjonslag.

En applikasjonslagmal vil minimum peke til et format, men kan også peke til en importprofil. Åpner du malen i Notisblokk finner du dette i seksjonen:

[CnvImport]
FormatId=1
Profile=<Navn på profil>

Importprofilene kan blant annet inneholde predefinerte filtre og blir lagret på en egen tekstfil som heter cnvprofiles.ini.

cnvprofiles.ini¶

Som standard finner du cnvprofiles.ini på Sys-mappen. Hvis du oppretter egne import-profiler vil disse havne på egne cnvprofiles.ini-filer enten på User-mappen eller Ini-mappen.

Brukerdefinerte import-profiler kan også inneholde filtre. Filter kan du definere for alle objekttypene, linje, punkt, tekst og polygon. Filteret forteller hvilke koder som skal slippe inn på lagene som bruker import-profilen.

[<Navn på profil>_CNVProfile]
Xref_file=
FormatId=1
UseXref=0
UseFilter=1
AttrMode=1
[<Navn på profil>_Attributes]
UseLines=0
UsePolys=0
UsePoints=0
UseTexts=0
LineAttrs=S_FCODE
PolyAttrs= S_FCODE
PointAttrs= S_FCODE
TextsAttrs= S_FCODE
[<Navn på profil>Filter]
LineUseFilter=1
LineUseObjects=1
LineUseExclude=0
LineFieldName=S_FCODE
LineFi1=Value:"<fra kode>"-"<til kode>"
PointUseFilter=0
PointUseObjects=0
PointUseExclude=0
PointFieldName= S_FCODE
PointFi1=Value:"<fra kode>"-"<til kode>"
TextUseFilter=0
TextUseObjects=0
TextUseExclude=0
TextFieldName= S_FCODE
TextFi1=Value:"<fra kode>"-"<til kode>"
PolygonUseFilter=1
PolygonUseObjects=1
PolygonUseExclude=0
PolygonFieldName= S_FCODE
PolygonFi1=Value:"<fra kode>"-"<til kode>"
