Grunnundersøkelser (lag i grunnen)

I Gemini Terrain kan vi håndtere flere lag i grunnen når vi prosjekterer veger og byggegroper. Følgende sjikt (i tillegg til tunnel) kan brukes i ulike kombinasjoner:

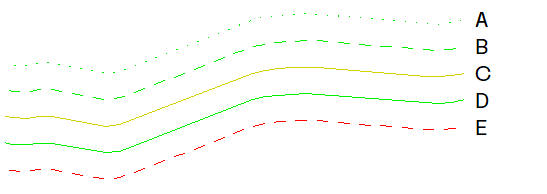

Figur: A = Vegetasjon, B = Matjord, C = Masseutskiftning, D = Jord, E = Fjell

I utgangspunktet har vi ingen informasjon om massetypene i grunnen. I en planleggingsfase må vi derfor utføre grunnundersøkelser for å kunne si noe om lagene i grunnen.

Fra ferdig analyserte punkt- og linjedata fra grunnundersøkelser kan vi lage modeller for lagene i grunnen. Lagenes nøyaktighet avhenger av antall grunnboringer som er gjort i det aktuelle området.

Arbeidsflyt for etablering av grunnlagsmodell

For å etablere en grunnlagsmodell må vi:

1. Ha informasjon om x, y og dybde for alle borehullene
2. Importere disse dataene i et applikasjonslag
3. Triangulere dataene
4. Definere sjiktet som et relativt lag

Merk

I mange tilfeller blir vi enige om et fast offset for lagene i grunnen. Dette kan vi løse enkelt med kun å legge inn offset-verdien.

Vi viser til dialoghjelpen for Sjikt for nærmere beskrivelse av relative lag.

Tips

Fordelen med å bruke relative lag er at en endring i referanselaget automatisk vil gjenspeile seg i det relative laget.

Eksempelsamling

Se ellers eksempelsamling for gjennomføring:

Oppgave 1.4 - Etablere gmi-lag med borehullsdata
