DDScad Primitiver, tekst og målsetting

3D-primitiver

DDScad inneholder funksjoner for primitiver, tekstboks og målsetting. Disse finner vi på verktøyboksen til verktøysett for 3D-primitiver i planvisning og verktøysett for 2D-primitiver i presentasjonstegninger.

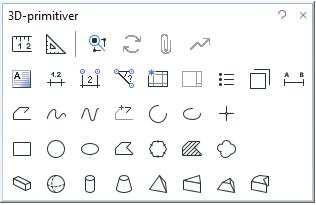

Verktøyboks for 3D-primitiver

I Gemini Terrain kan vi bruke primitivene til oppgaver som:

• Konstruksjon av enkle figurer og skisser
• Innlegging av tekst på presentasjonstegninger
• Etc.

Redigering av primitiver

Redigering av primitivene skjer via "grips". Standard DDS-CAD-funksjoner på høyre musetast er også aktive for disse, som:

• Kopier objekt...
• Lim inn kopierte objekt...
• Flytt objekt...

Kommandofil og applikasjonslag

Utførte kommandoer finner vi igjen i arkfanen for kommandofil.

Informasjon

Merk at vi kan overføre kommandoer som er lagt inn i planvisning til et applikasjonslag. Funksjonen Kopier geometri fra kommandofil til utklippstavle... finner vi også på verktøyboksen.

Applikasjonslag er Gemini Terrain sin lagringsstruktur for kart-, plan- og landmålte data og er detaljert beskrevet i eget avsnitt.
