Bruk av 3D

Innmålte punktskyer ligger på applikasjonslag. For å få en effektiv opptegning av store triangelnett og store punktskyer er det laget en spesial presentasjonsregel Punktsky.

Denne regelen må vi slå av før vi kan visualisere punktskyer i render modus. Presentasjonsregelen tegner ikke trianglene, men kun et brukerdefinert antall punkt i objektet.

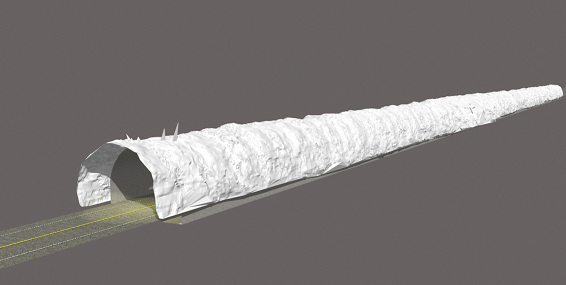

Eksempel på tunnelskann visualisert i 3D

Knøldetektering

Vi kan også på en enkel måte med funksjonen Trekk ut punkt langs linje finne punktene som er innenfor sprengningsprofilet (potensielle knøler). Det er mest hensiktsmessig å legge det nye punktskyobjektet på et eget applikasjonslag med tanke på presentasjonoppsett og muligheten til å slå på/av applikasjonslaget.

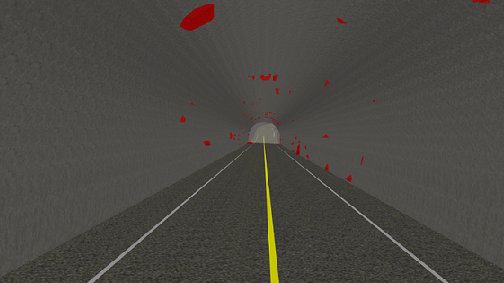

Eksempel på knøldetektering i tunnelprofil

Visualisering av bolter

Bolter kan vi også visualisere i 3D. Da må vi importere riggens boltelogg til et applikasjonslag. Ved å bruke presentasjonsregelen Rør kan vi visualisere boltene i rendermodus. Det er også laget en egen applikasjonslagmal Asbuilt_bolter.

Visualisering av bolter i 3D-tunnelmodell
