Predefinerte massetyper - Prosesskode¶
Programmet inneholder flere forhåndsdefinerte massetyper for prosesskode som forenkler arbeidet med tunnelprosjektering.
Disse massetypene fungerer som et utgangspunkt for beregninger i tunnelprosjekter. Det er viktig å merke seg at disse standard massetypene ikke nødvendigvis vil dekke alle spesifikke kombinasjoner som kan forekomme i ulike prosjekter. Det kan derfor bli nødvendig å:
- Redigere eksisterende standard massetyper
- Opprette nye brukerdefinerte massetyper ved spesielle behov
Informasjon
For informasjon om hvordan du oppretter eller redigerer massetyper, se avsnittet om [Tverrprofilmetoden].
Massetyper i tverrprofiler¶
Tabellen nedenfor viser oversikt over predefinerte massetyper for tunnelarbeider:
| Id | Prosesskode | Massetype | Beregningstype | Balansefaktor | Min. tykkelse (m) |
|---|---|---|---|---|---|
| 50 | 32.1 | Sprengning av tunnel | Volum | 1.500 | |
| 51 | 33.12 | Tunnel rensk | Areal skrå | ||
| 52 | 33.4 | Sikring med sprøytebetong | Volum | 0.050 | |
| 54 | 33.541 | Ekstra betong | Volum | ||
| 55 | 34.4 | Frittbærende betonghvelv | Areal skrå | ||
| 56 | 51.5 | Rensk avretting traubunn | Areal skrå | ||
| 59 | Knøler | Volum |
Illustrasjoner av massetypene¶
Følgende skisser illustrerer de ulike massetypene og hvordan de benyttes i tunnelprofilene.
Sprengning av tunnel¶
Denne massetypen benyttes for å beregne volum av utsprengt fjell i tunnelprofil. Sprengningsvolum er viktig for planlegging og kostnadsberegning av tunnelprosjekter.
Tips
Balansefaktoren på 1.5 som er forhåndsdefinert tar hensyn til utvidelse av fast fjell ved sprengning.

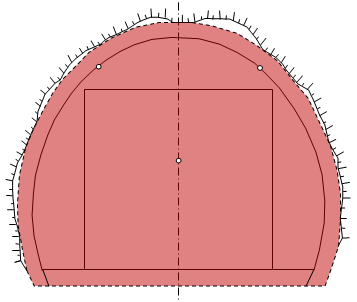

Illustrasjon: Sprengning av tunnel
Rensk¶
Massetypen beregner areal for rensk av tunneloverflaten.

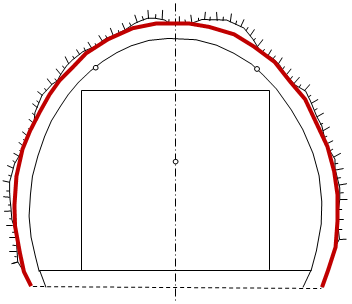

Illustrasjon: Rensk av tunneloverflate markert med rød linje
Sikring med sprøytebetong¶
Beregner volum av sprøytebetong som påføres tunneloverflaten med minimum tykkelse på 5 cm.
Merk
Minimumstykkelsen på 5 cm er en standardverdi som kan justeres i massetypedefinisjonen ved behov.

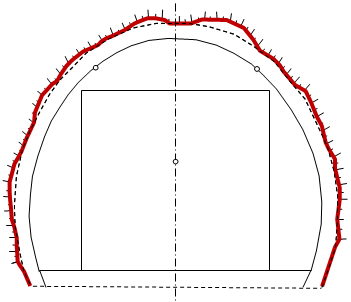

Illustrasjon: Sprøytebetong påført tunneloverflate med jevn tykkelse
Ekstrabetong¶
Beregner volum av ekstra betong som brukes ved spesielle sikringsbehov.

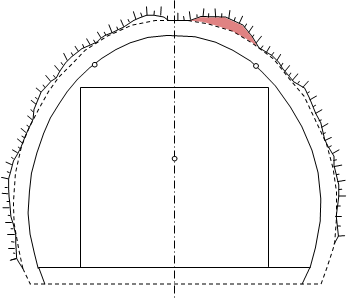

Illustrasjon: Ekstra betong i spesifikke områder av tunnelprofil
PE-skum med brannsikring¶
Viser plassering og dimensjonering av PE-skum med brannsikring i tunnelprofil.

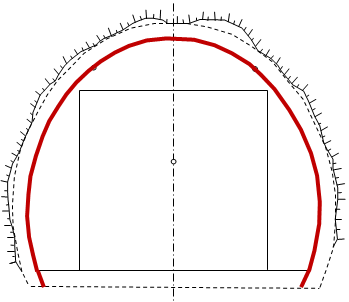

Illustrasjon: PE-skum med brannsikring
Frittbærende betonghvelv¶
Beregner areal av frittbærende betonghvelv/veggelement som brukes som sikringsmetode.

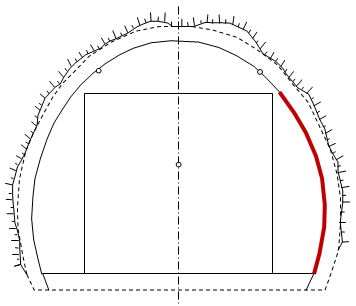

Illustrasjon: Frittbærende betonghvelv
Rensk, avretting og justering av traubunn¶

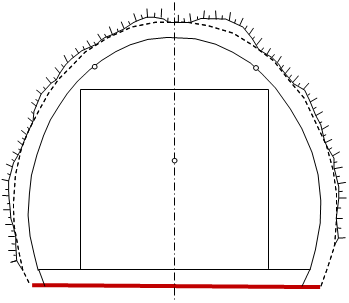

Beregner areal for rensk, avretting og justering av traubunn i tunnelprofil.
