Manuell tunnel - Innledning¶
Gemini Tunnel er et moderne 3D-fagverktøy som dekker behovet for masseberegning og dokumentasjon av skannet tunnel og fjellskjæringer.

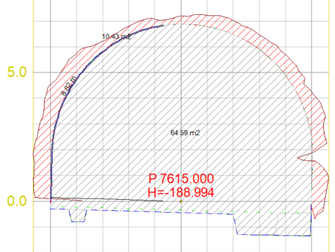

Tunnel-tverrprofil
Når vi skal dokumentere masser i tunnel kan vi bruke følgende fremgangsmåte:
Fremgangsmåte
- Importer målte data
- Importer veg- og tunneldata
- Filtrer og rediger målte data (brukes for å begrense mengden punkt)
- Trianguler punkt mot linje
- Generer tverrprofiler
- Bygg teoretisk tunnel
- Beregn masser (volum/areal)
- Dokumenter eventuelle avvik
- Produser ingeniørtegninger
Import av skannede data håndteres ved hjelp av standard skannformat som LAS og Leica pts. Vi kan også sette opp et generelt brukerdefinert XYZ-format eller bruke KOF.
Programmet bruker en egenutviklet 3D-trianguleringsmetode for å løse problematikken angående overheng.
Import/eksport av teoretiske tunnelprofiler dekkes både mot Bever, Novapoint, Leica og Atlas. Typiske utvekslingsformater er IREDES, LandXML og ViaNova XML.
De teoretiske og målte dataene kan vi visualisere med 3D-renderfunksjoner i programmet.

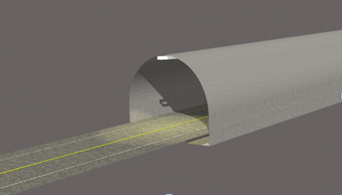

3D-visning av tunnelsprengningsprofil

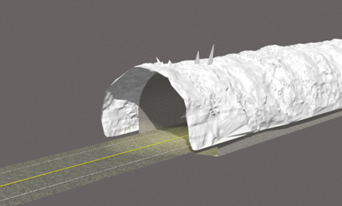

3D-visualisering av skannede tunneldata
Prosjektering av tunneler¶
I tillegg inneholder modulen muligheter for å prosjektere tunneler i henhold til HB 021. Ved prosjektering kan en velge mellom manuell eller parametrisk tunneldefinisjon. Ved manuell definisjon angis endringsprofilene separat. Ved parametrisk definisjon vil tunnelprofilet utvide seg sammen med påkoblede vegflater. Dette sikrer overgang uten vinkelbrudd mellom vegg/tak.
Se eksempelsamling for gjennomføring:
