Generere tverrprofiler fra egne data

For tunnel skanndata må du kjøre en 3D-triangulering før du kan generere profiler. Programmet har to metoder for dette: Triangulering langs linje og 3D-triangulering. Du kan lese mer om dette under Triangulerer data.

Til å lage profilene bruker vi Gemini profilgenerator, som kan gi følgende lag:

1. Gemini fysisk
2. Avansert snitt

Gemini profilgenerator er nærmere beskrevet i kapittelet om Generelle profiler.

Tilting av profiler

Når vi arbeider med tunnel, er det mulig å skråstille (tilte) profilene slik at de står normalt på vertikalkurvaturen. Dette kan vi sette i oppsettet for profilgeneratoren. Alternativt kan vi gjøre dette i tverrprofilgenerering.

At profilene er tiltet vil vi se i det vertikale listefeltet for tverrprofilredigering.

For tiltete profiler får vi også opp informasjon om helningen og høyden til CL i profilet.

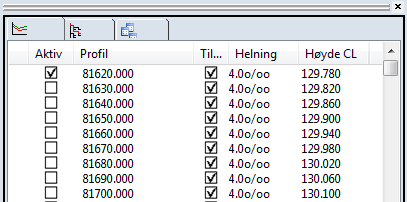

Tiltede profiler med helning og høyde til CL

Hvordan tilte VIPS-prosjekt?

I VIPS-prosjekt er ikke tverrprofilene tiltet. Hvis vi eksempelvis genererer profiler for VIPS-prosjekt med valget for å opprette nye tverrprofiler, vil profilene som inneholder VIPS-lag forbli loddrette etter generering.

Profiler med VIPS-lag som ikke er tiltet

Vi kan imidlertid tilte profilene med VIPS med valget Tilt profiler... på hurtigmeny. Operasjonen vil merke profilene som tiltet (med verdier for helning og høyde CL) og justere høydene i de teoretiske lagene til å være lokale med origo i vertikalkurvaturen. Merk at fysiske lag og avanserte snitt vil bli fjernet.

Hvordan påvirker tilting masseberegningen?

Dette er nærmere beskrevet i avsnittet om beregningsmetode for tverrprofilmetoden.
