3D-fagmodeller

Grunnlaget for stikningsplaner kan være på forskjellig form, men det blir stadig mer vanlig at konsulenter utarbeider og distribuerer 3D-fagmodeller. IFC blir mye brukt i forbindelse med bygg, mens 3D DWG-modeller dominerer i forbindelse med veganlegg. Nedenfor skal vi se på hvordan vi kan håndtere disse modellene i Gemini.

Fagmodeller for veganlegg

Merk

Merk at fagmodeller for veg normalt blir levert på VIPS. Dette er nærmere beskrevet i eget avsnitt.

DXF/DWG-modeller

Når det gjelder DWG filer har vi to alternativer. Vi kan importere filen til et applikasjonslag eller vi kan sette den inn som et objekt i tegningen.

Begge metodene har sine styrker og svakheter.

DWG med "sanne" koordinater i meter (eksempelvis for 3D DWG-filer fra ViaNova samordningsmodell), kan vi importere til applikasjonslag. Importerer vi DWG-filer til applikasjonslag, så får vi med geometrien, men mister all presentasjon. 3D-solid-objekter blir også vektorisert til triangelnett.

DWG med "sanne" koordinater i meter

3D-fagmodellene inneholder normalt både volumdata og stikningsdata i form av linjer og punkter. For de fleste fag er det gitt stikningsdata i form av punkter og linjer, men for eksempelvis konstruksjoner leveres det som volumobjekter og entreprenøren må selv hente ut nødvendige utsettingsdata fra volumobjektene. 3D-fagmodeller på DWG-format kan vi importere direkte til et applikasjonslag.

Fremgangsmåte

Fremgangsmåte

  1. Velg Opprett... i vertikalt listefelt for applikasjonslag
  2. Bruk mal DWG.al_
  3. Endre navn på gmi-lag etter behov og trykk Opprett...
  4. Trykk Import...
  5. Velg profil og trykk Format...
  6. Velg DWG (direct) i listen og trykk OK
  7. Trykk Legg til fil(er)...
  8. Bla til filen, merk den i listen og trykk Åpne
  9. Trykk Importer
  10. Trykk OK

I Gemini kan vi bruke lagstrukturen i DWG-filen direkte i programmet. Det betyr at vi kan slå av alle lag som ikke danner stikningsgrunnlag med funksjonen Vis lag....

I andre tilfeller er gjerne ikke DWG-filen tilrettelagt for høsting av stikningsdata som beskrevet over. Eksempelvis blir 3D-solid-objekter i Gemini triangelnett. Dette kan være komplekse triangelnettet som gjør snapping lite oversiktlig. Gemini inneholder derfor funksjoner som kan dele opp triangelnettet i objekt som er mer håndterlig.

Fremgangsmåte

  1. Merk triangelnettet du ønsker å høste stikningsdata for
  2. Velg Hent begrensningskontur fra triangelnett... på hurtigmenyen
  3. Merk polygonet for ytterkantene som er hentet fra triangelnettet i det horisontale listefeltet
  4. Velg Eksploder objekt... på høyre musetast
  5. Merk eksplodert polygon og velg Generer punkt... for å beregne tyngdepunktet

DWG med lokale koordinater

Importfunksjonaliteten for applikasjonslag krever som nevnt DWG-modeller med kartkoordinater og enhet meter, da vi ikke kan georeferere applikasjonslag i etterkant. I disse tilfellene må vi lage en CFI som vi setter inn som et objekt i tegningen.

Løsningen for slike filer er å sette de inn dynamisk som objekt i tegningen.

Sette DWG-modell inn i tegningen

Fremgangsmåte

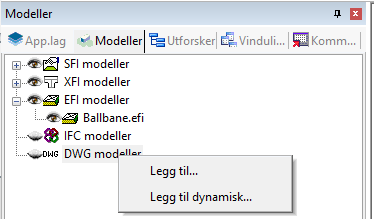

  1. Merk DWG modeller i listen for modeller og trykk høyre musetast
  2. Velg Legg til dynamisk...
  3. Trykk Bla igjennom... og bla til mappen der DWG-filen ligger
  4. Merk filen og trykk Åpne
  5. Trykk OK
  6. Flytt figuren dynamisk i skjermen og snapp origo i figuren til ønsket punkt i applikasjonslaget

Fagmodeller for bygg

IFC-modeller setter vi inn som objekt i tegningen:

  • Bruk Legg til... hvis IFC-filen er georeferert.

  • Bruk Legg til dynamisk... hvis IFC-modellen ikke er georeferert.

Fremgangsmåte

  1. Merk IFC-modeller i listen for modeller og trykk høyre musetast
  2. Velg Legg til dynamisk...
  3. Trykk Bla igjennom... og bla til mappen der DWG-filen ligger
  4. Merk filen og trykk Åpne
  5. Trykk OK
  6. Flytt figuren dynamisk i skjermen og snapp origo i figuren til ønsket punkt i applikasjonslaget

Overføre IFC-modell til applikasjonslag

Vi kan overføre geometri fra innsatte IFC-filer til applag.

Fremgangsmåte

  1. Merk IFC-objektet i tegningen
  2. Slå av lag som ikke er interessante
  3. Velg Kopier geometri fra kommandofil til utklippstavle... på verktøysettet for Planlegging, prosjektering og utførelse
  4. Huk av for 3D og trykk OK
  5. Merk applikasjonslaget og velg Lim inn objekter...
  6. Trykk Ja til å ta med egenskaper

I tillegg har vi også en spesialfunksjon for å snappe flater i IFC-filer. Denne oppretter et triangelnett for flaten. Bruk funksjonen Snap flate i IFC-modell og opprett som triangelnett i applag... til dette.

Mal for stikningsdata

Det kan være mer oversiktlig å ha et eget applikasjonslag for stikningsdata. I dette laget kan vi kopiere/snappe data i IFC-modell, DWG-modell eller CFI-modell.

Det er også laget en mal Stikningsdata.al_. Denne presenterer punkt og linjer med rød farge slik at vi enkelt ser stikningsdataene. Legger vi inn punktnummer, S_OBJID, på punktene får vi dette som påskrift.

Se ellers eksempelsamling for gjennomføring:

Oppgave 5.2 - Høste stikningsdata fra fagmodell VA
