Importere og behandle målte data

Oversikt

I vegprosjekt bruker flategeneratoren (byggemotoren) sjiktnummeret til lagene. Data for terrengoverflate og lag i grunnen må ligge på korrekte fysiske sjikt for at flategeneratoren sine byggeregler skal fungere som tenkt.

I Gemini Terrain har vi følgende predefinerte sjikt:

Predefinerte sjikt i Gemini Terrain, A = Vegetasjon, B = Matjord, C = Utskiftningsmasser, D = Jord, E = Fjell

Vi ser at terrengoverflaten i prinsippet kan inneholde data for alle disse sjiktene. Dette er ikke noe problem siden byggemoteren i Gemini Terrain håndterer delvis definerte fysiske lag.

Ved tradisjonell innmåling er det tidsbesparende å kode data for terrengoverflaten (jomfruelig terreng) og lag i grunnen (etter avdekking) korrekt ute i felt.

Innmåling av terrengoverflaten

Planlegging av måling og koding i felt

For innmåling av fysiske lag i vegprosjekt må vi planlege måling og koding i felt, og kan med fordel ha koder for alle de predefinerte sjiktene:

• Vegetasjon
• Matjord
• Utskiftningsmasser
• Jord
• Fjell

Vi kan importere data fra ulike eksterne format eller direkte fra målebok.

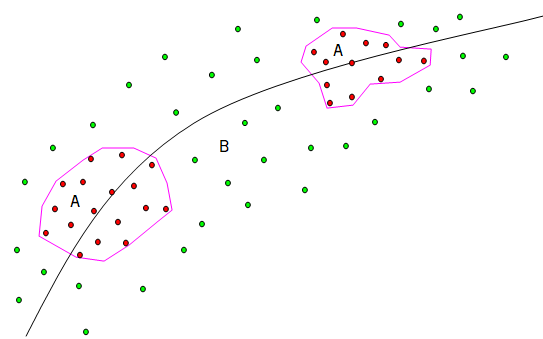

I tillegg til å kode hvilket sjikt dataene skal legges på, kan det også være hensiktsmessig å måle inn begrensningskonturene som markerer overgangen mellom ulike typer sjikt.

For terrengoverflaten kan også markslagsgrenser være aktuelle å bruke som begrensningskonturer. Dette er kanskje spesielt aktuelt ved skanning av terrengoverflaten.

Fordeling av terrengdata

Terrengdata fordeler vi på applikasjonslag på grunnlag av hvilket sjikt de tilhører.

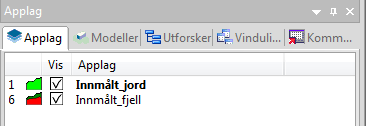

Fordeling av terrengdata på applikasjonslag

Landmålte punkt og linjer må vi triangulere før de kan danne et sjikt (terrengmodell). Punktskyer kan vi triangulere, men de kan også danne et sjikt uten triangulering.

Applikasjonslag og triangulering er nærmere beskrevet i avsnittet Applikasjonslag.
