Masseberegning og massebalanse¶
For masseberegning av veger benytter Gemini Terrain tverrprofilmetoden. Denne er detaljert beskrevet i avsnittet Tverrprofilmetoden.
Informasjon
I masserapporten i Excel finner du egne kolonner for masser, massebalanse og akkumulert massebalanse. Balansefaktoren brukes kun for kolonnene Massebalanse og Akkumulert massebalanse for å få sammenlignbare volumer, spesielt med tanke på massedisponering og vurdering av massebalanse.

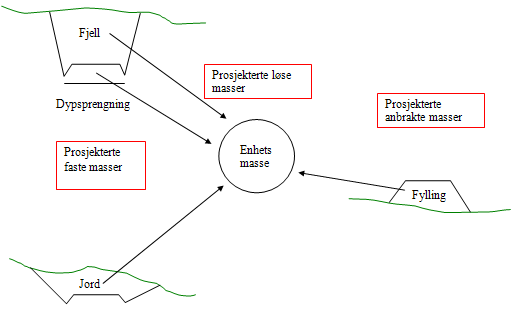

Illustrasjon: Balansefaktor i masseberegning
Grafisk fremstilling av masser¶
Massene fremstilles grafisk med et stolpediagram (massediagram).

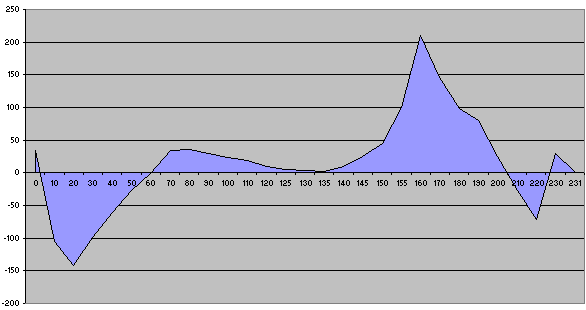

Illustrasjon: Eksempel på massebalanse i stolpediagram

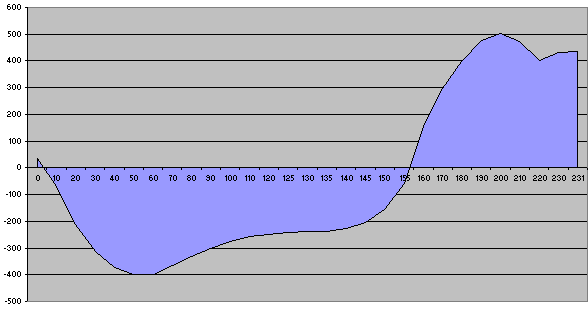

Illustrasjon: Eksempel på akkumulert massebalanse i stolpediagram
Massetyper for prosesskode¶
Programmet inneholder forhåndsdefinerte massetyper for prosesskode.
Merk
Disse massetypene er et utgangspunkt og vil ikke nødvendigvis dekke alle forskjellige kombinasjoner i ulike prosjekter. Det kan derfor bli nødvendig å redigere standard massetyper eller opprette nye brukerdefinerte massetyper ved behov.
Informasjon
Fremgangsmåten for å opprette eller redigere massetyper er nærmere beskrevet under avsnittet Tverrprofilmetoden.
Massetyper i lengdeprofil¶
| Kode | Beskrivelse | Enhet |
|---|---|---|
| 22.4 | Konturboring | lm |
Skisser som illustrerer massetypene¶
Konturboring¶

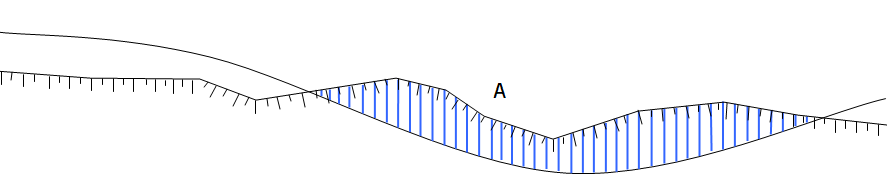

Illustrasjon: A = Konturboring
Massetyper i tverrprofiler¶
| Id | Prosesskode | Massetype | Beregningstype | Balansefaktor | Min. tykkelse (m) |
|---|---|---|---|---|---|
| 1 | 25.1 | Skjæring jord | Volum | 1.100 | |
| 2 | 21.32 | Matjordavtak (fylling) | Volum | 1.100 | 0.200 |
| 3 | 21.32 | Matjordavtak (skjæring) | Volum | 1.100 | 0.200 |
| 6 | 22.1 | Sprengning | Volum | 1.000 | |
| 7 | Skjæring fjell | Volum | 1.400 | ||
| 8 | Dypsprengning | Volum | 0.400 | ||
| 9 | 26.1 | Fylling stein | Volum | -1.400 | |
| 10 | 25.2 | Jordmasser til motfylling v/masseutskiftning | Volum | -1.100 | |
| 11 | 26.1 | Fylling v/masseutskiftning | Volum | -1.400 | |
| 12 | 25.7 | Masseutskiftning | Volum | 1.100 | |
| 13 | 25.42 | Jordmasser mot steinfylling | Volum | -1.100 | |
| 14 | 65 | Vegdekke | Areal skrå | ||
| 15 | 65 | Vegdekke 2 | Areal skrå | ||
| 16 | 65 | Vegdekke 3 | Areal skrå | ||
| 17 | 54 | Bærelag | Volum | ||
| 18 | 54 | Bærelag 2 | Volum | ||
| 19 | 53.2 | Forsterkningslag | Volum | ||
| 20 | 53.2 | Forsterkningslag 2 | Volum | ||
| 21 | 53.2 | Forsterkningslag 3 | Volum | ||
| 22 | 21.4 | Rensk av bergoverflate | Areal horisontal | ||
| 23 | 21.2 | Vegetasjonsrydding | Areal horisontal | ||
| 24 | 23.1 | Rensk av fjellskjæring | Areal skrå | ||
| 25 | 74.4 | Såing av tetningslag | Areal skrå | ||
| 26 | 51.3 | Avretting og komprimering jord | Areal horisontal | ||
| 27 | 51.4 | Avretting og komprimering stein | Areal horisontal | ||
| 28 | 52.2 | Fiberduk forsterkningslag | Areal horisontal | ||
| 29 | 21.31 | Avtaking av vegetasjonsdekke (fylling) | Volum | 1.100 | 0.200 |
| 30 | 21.31 | Avtaking av vegetasjonsdekke (skjæring) | Volum | 1.100 | 0.200 |
| 31 | 26.1 | Fylling v/matjordavtak | Volum | -1.400 | |
| 32 | Jordskjæring plastring | Volum | |||
| 33 | Bakkeplanering skjæring | Volum | |||
| 34 | 25.22 | Bakkeplanering fylling av jordmasser | Volum |
Skisser som illustrerer massetypene¶
Matjordavtak (skjæring)¶

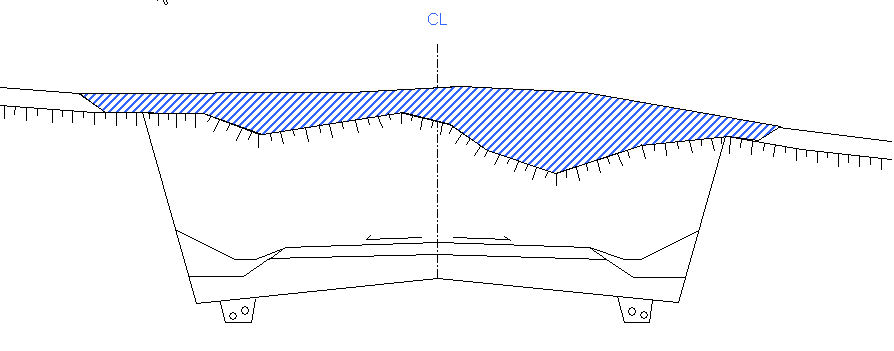

Illustrasjon: Matjordavtak i skjæring
Sprengning¶

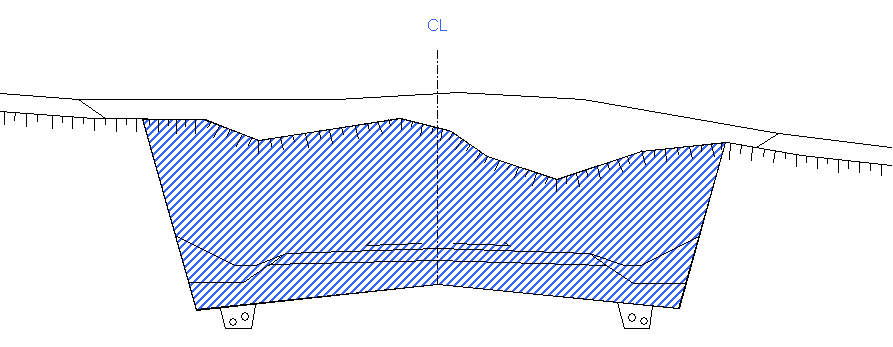

Illustrasjon: Sprengning av fjell
Dypsprengning¶

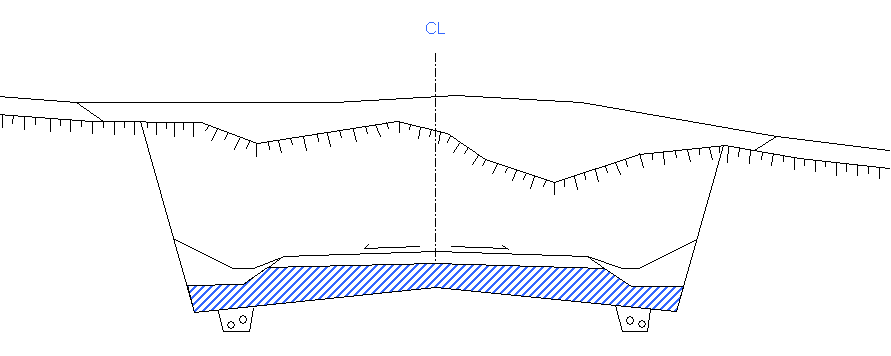

Illustrasjon: Dypsprengning
Vegdekke¶
Illustrasjon: Vegdekke

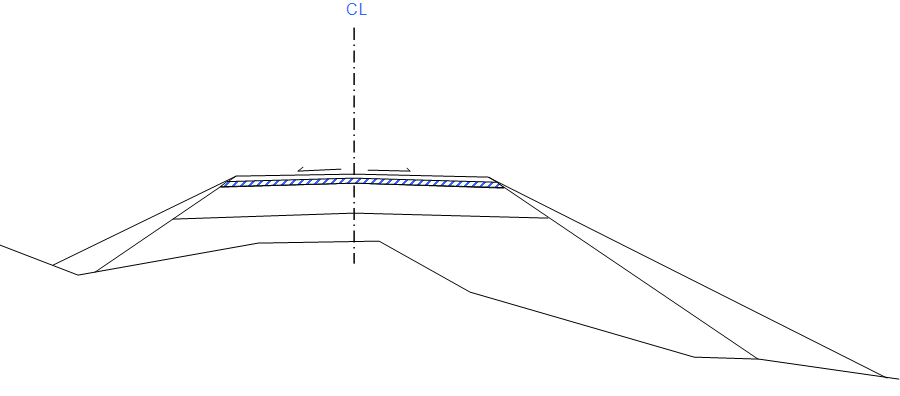

Bærelag¶
Illustrasjon: Bærelag
Forsterkningslag¶
Illustrasjon: Forsterkningslag
Rensk av bergoverflate¶

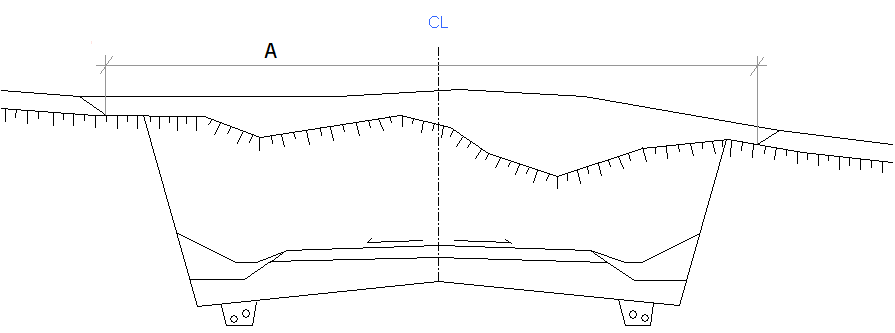

Illustrasjon: A = Avdekning/rensk
Vegetasjonsrydding prosesskode¶
Illustrasjon: A = Vegetasjonsrydding
Rensk av fjellskjæring¶

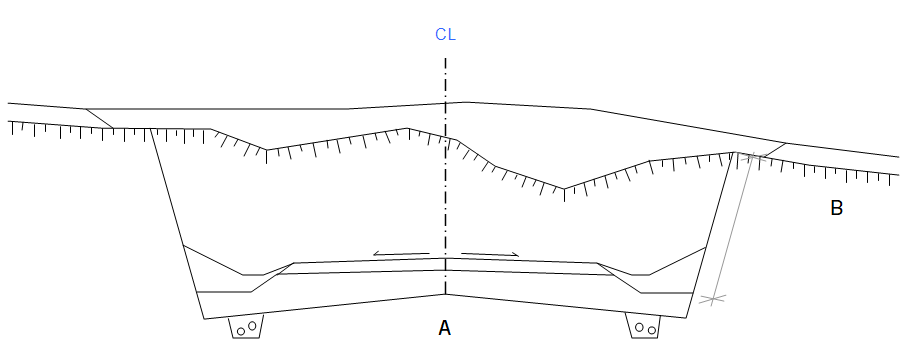

Illustrasjon: A = Dypsprengning, B = Rensk/arbeidssikring
Gressetablering¶

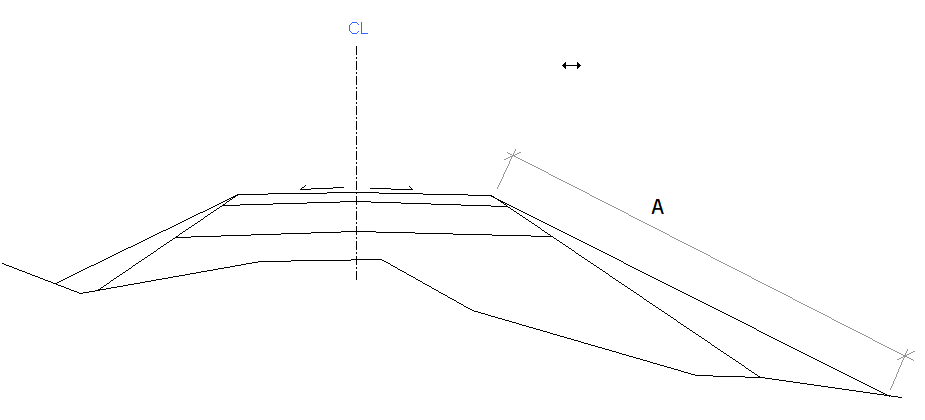

Illustrasjon: A = Gressetablering på fylling
Avretting¶

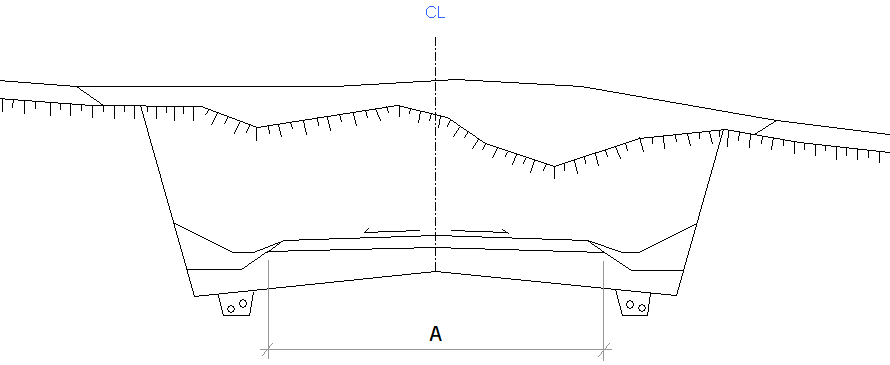

Illustrasjon: Avretting
Arbeidssikring i fjellskjæringer¶
Illustrasjon: Arbeidssikring i fjellskjæring

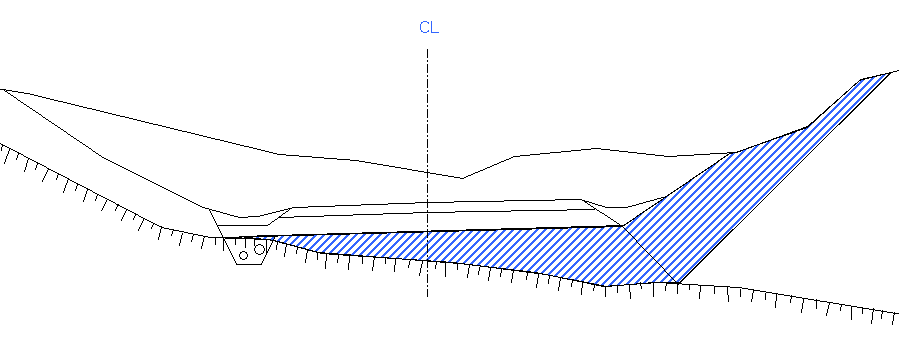

Utgraving av ubrukbare masser¶
Illustrasjon: Utgraving av ubrukbare masser
Masseflytting av jord¶

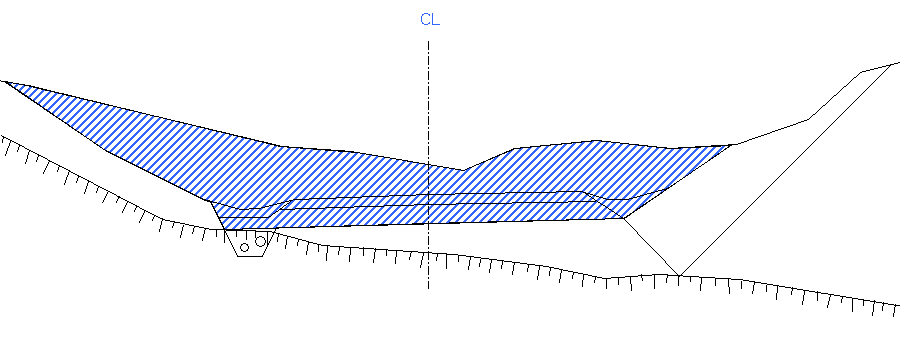

Illustrasjon: Masseflytting av jord
Masseflytting av fjell fra skjæring til fylling¶

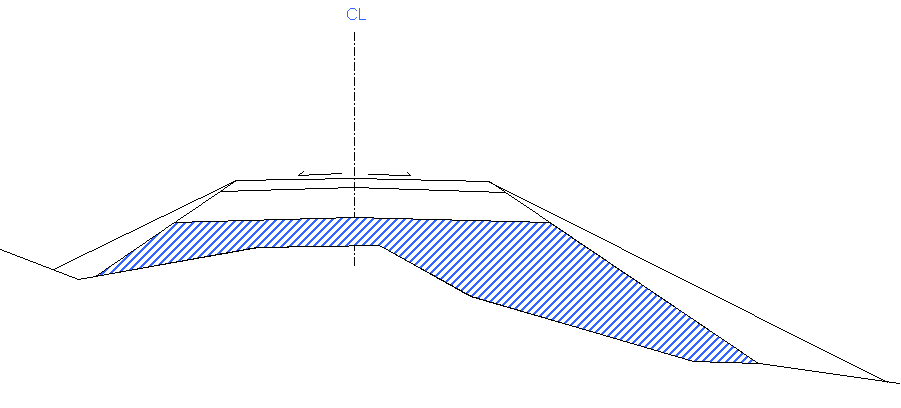

Illustrasjon: Masseflytting av fjell fra skjæring til fylling
Bakkeplanering¶

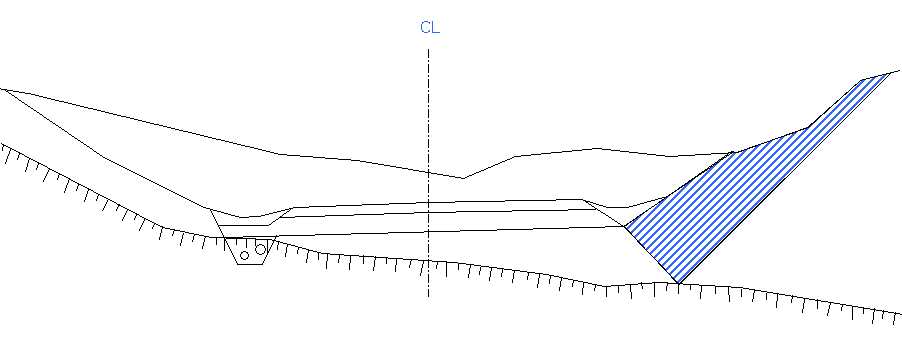

Illustrasjon: Bakkeplanering
Fjellmasser til mellomlager¶

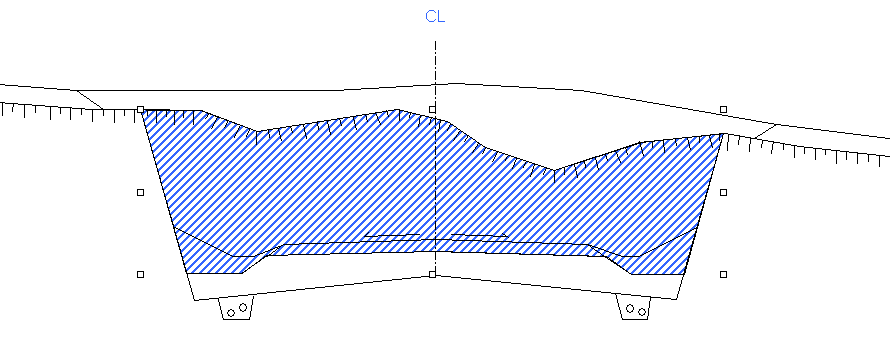

Illustrasjon: A = Avretting

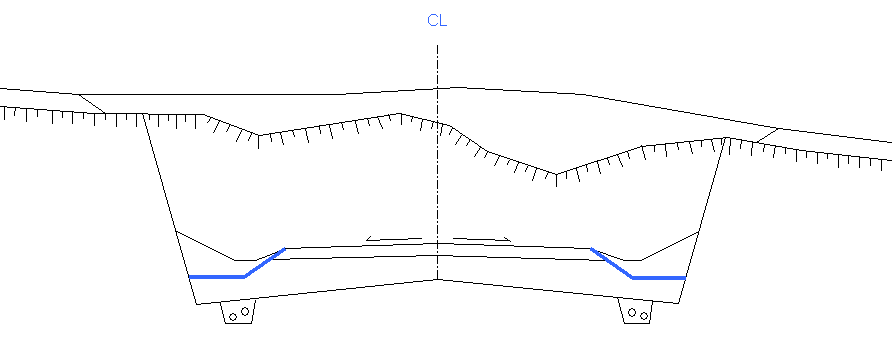

Filterduk¶
Illustrasjon: Filterduk
Justering av jordskråning¶
Illustrasjon: A = Avretting/såing
Tetningslag¶

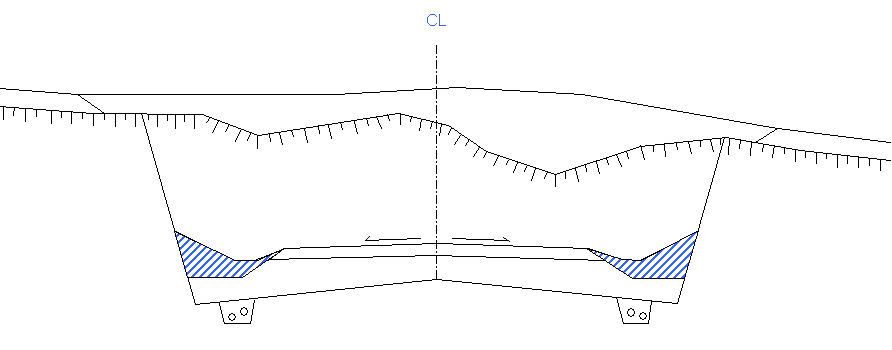

Illustrasjon: Tetningslag
Massetyper for NS3420¶
Programmet inneholder forhåndsdefinerte massetyper for NS3420.
Merk
Disse massetypene er et utgangspunkt og vil ikke nødvendigvis dekke alle forskjellige kombinasjoner i ulike prosjekter. Det kan derfor bli nødvendig å redigere standard massetyper eller opprette nye brukerdefinerte massetyper ved behov.
Informasjon
Fremgangsmåten for å opprette eller redigere massetyper er nærmere beskrevet under avsnittet Tverrprofilmetoden.
Massetyper i lengdeprofil¶
| Kode | Beskrivelse | Enhet |
|---|---|---|
| G12.21 | Kontursprengning | lm |
Skisser som illustrerer massetypene¶
Kontursprengning¶
Illustrasjon: Kontursprengning
Massetyper i tverrprofil¶
| Kode | Beskrivelse | Enhet | Merknad |
|---|---|---|---|
| F31.10 | Skjæring jord | Volum | |
| F12.0 | Matjordavtak | Areal horisontal | |
| G13.211 | Sprengning | Volum | |
| G12.11 | Flåsprengning | Flåareal | |
| F51.11 | Fylling stein | Volum | |
| F51.11 | Fylling jord | Volum | |
| F42.11 | Opplasting løsmasser (jord) | Volum | |
| G16.11 | Opplasting løsmasser (sprengstein) | Volum | |
| K12.215 | Tetningslag | Areal skrå | |
| I62.62 | Vegdekke | Volum | |
| I55.3 | Bærelag | Volum | |
| I54.30 | Forsterkningslag | Volum | |
| F14.12 | Rensk av fjelloverflate | Areal horisontal | |
| F11.4 | Vegetasjonsrydding | Areal horisontal | |
| I51.11 | Avretting og komprimering jord | Areal skrå | |
| I51.21 | Avretting og komprimering stein | Areal skrå | |
| I43.2 | Fiberduk | Areal skrå | |
| G13.2 | Dypsprengning | Volum | Intern bruk (massebalanse) |
Skisser som illustrerer massetypene¶
Skjæring jord NS3420¶
Illustrasjon: Skjæring i jord
Matjordavtak NS3420¶

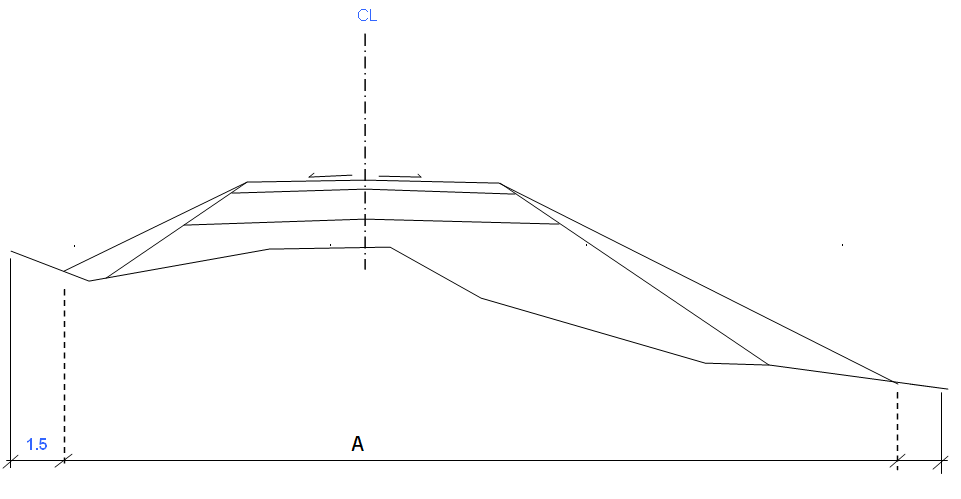

Illustrasjon: A = Matjordavtak
Sprengning NS3420¶

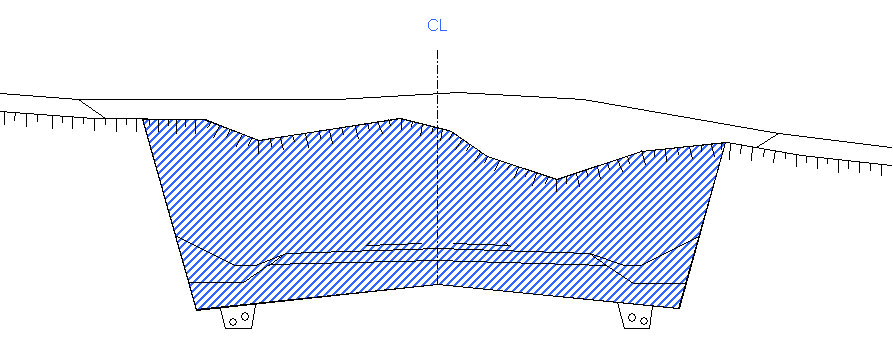

Illustrasjon: Sprengning av fjell
Flåsprengning¶

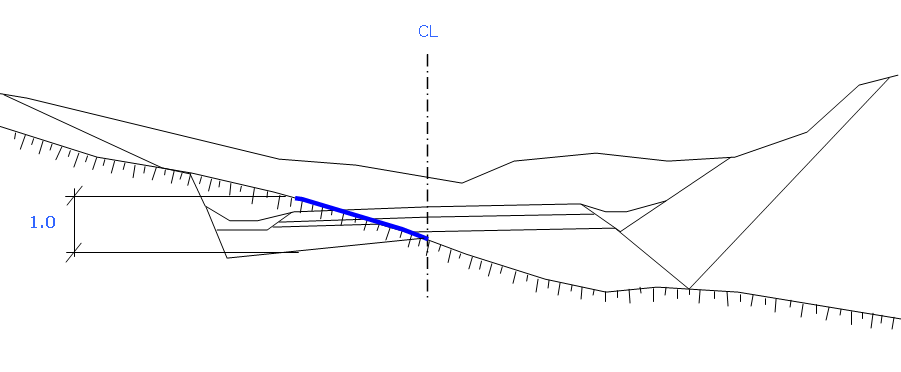

Illustrasjon: Flåsprengning av fjelloverflate
Vegdekke NS3420¶

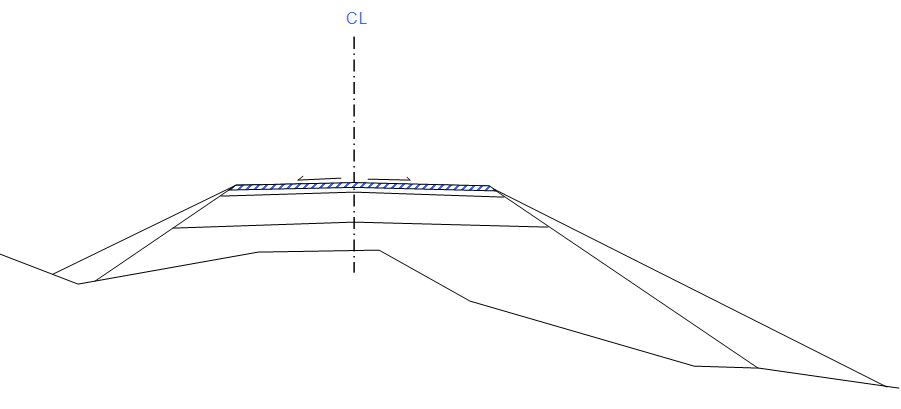

Illustrasjon: Vegdekke
Bærelag NS3420¶
Illustrasjon: Bærelag

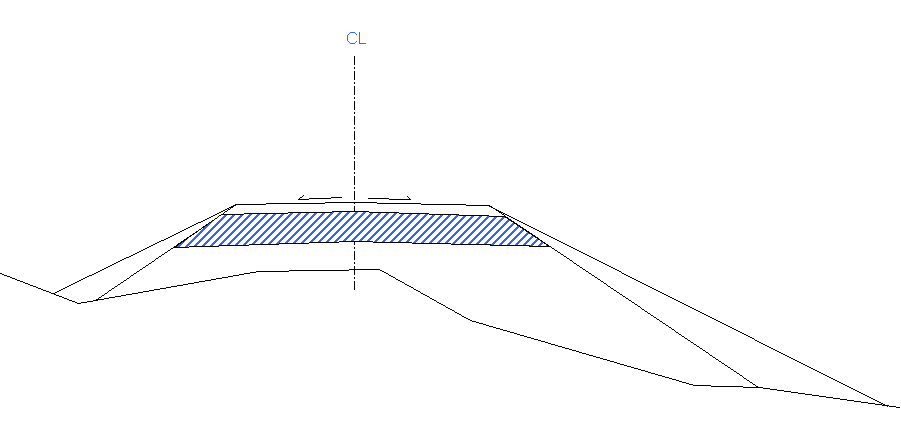

Forsterkningslag NS3420¶

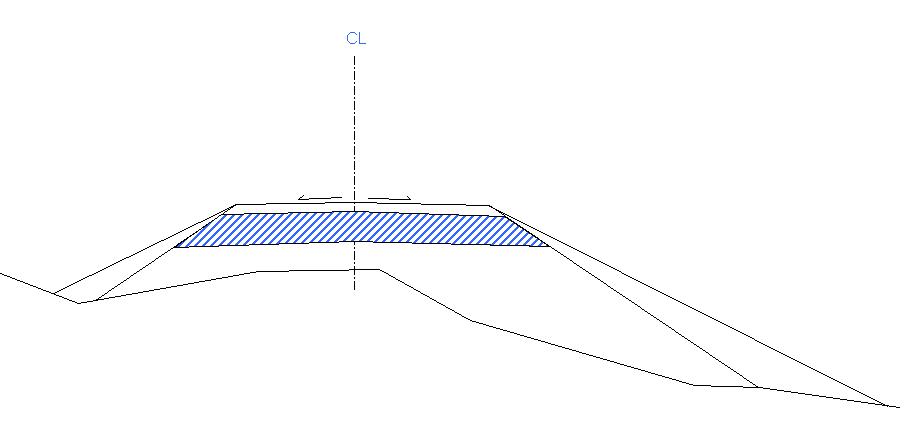

Illustrasjon: Forsterkningslag

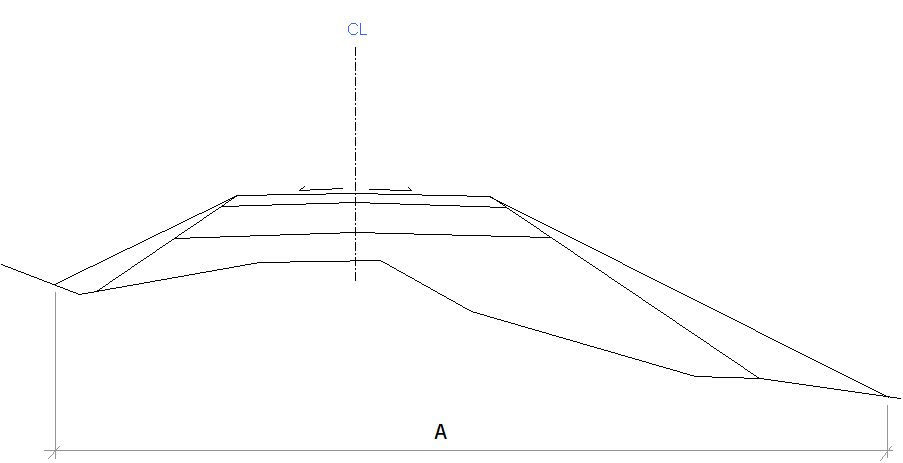

Vegetasjonsrydding NS3420¶

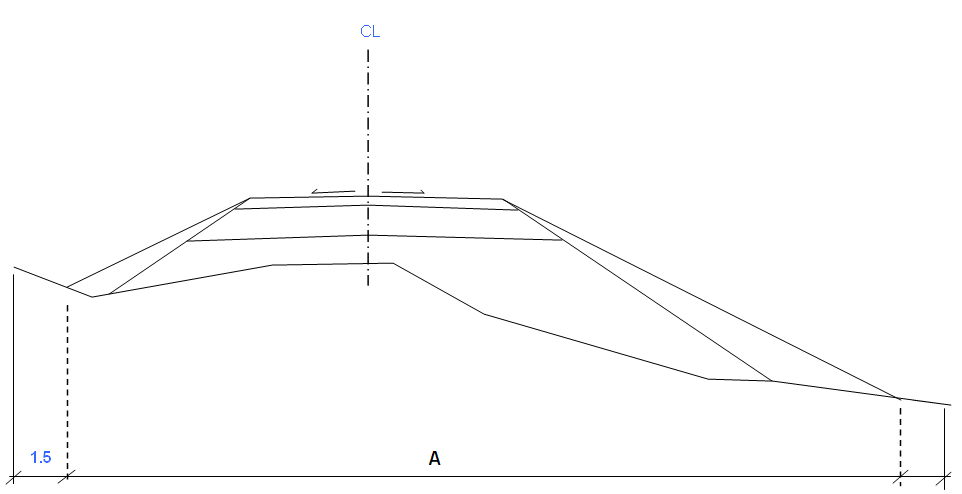

Illustrasjon: A = Vegetasjonsrydding
