Presentasjonstegninger

Programmet inneholder standard U-tegninger for veger, samt noen ark som er spesielt nyttige i forbindelse med oppfølging og dokumentasjon av masser.

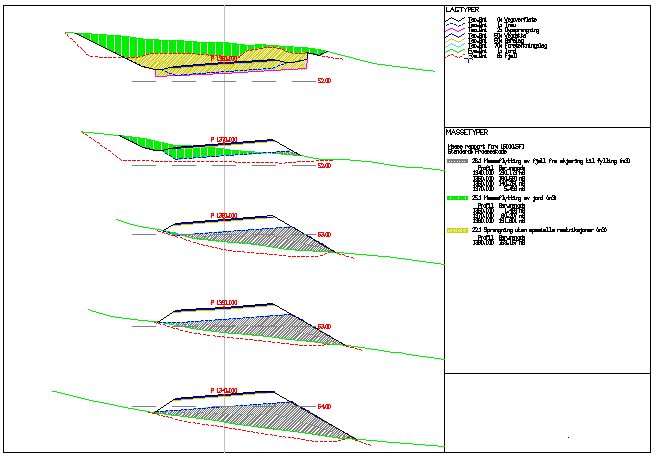

Standard U-tegninger tilgjengelig i Gemini Terrain

Navigering i tverrprofiler

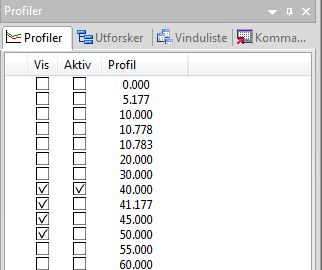

I arkfanen for tverrprofiler ser vi hvilke profiler som vises i arket. Ved å klikke i kolonnen for aktiv kan vi endre startprofilet i arket.

Arkfanen for tverrprofiler hvor profilene listes

Utskrift av alle tverrprofiler

Fremgangsmåte

1. Dobbelklikk på kommandoen CrossSection i arkfanen for Kommandofil
2. Velg om du vil skrive ut alle profiler eller et gitt profilintervall
3. Bekreft valgene for å generere utskrift

Visning av lag og massetyper

Fremgangsmåte

1. Velg ikonet Tegneopsjoner for lengde- og tverrprofiler på verktøyboksen
2. I dialogboksen som åpnes, finn valgene for å slå på/av lag og massetyper
3. Gjør dine valg og bekreft for å oppdatere visningen

Informasjon

Presentasjonstegninger for øvrig er nærmere beskrevet i eget avsnitt.
