Konturboring¶

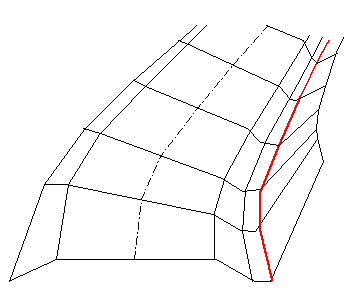

For å beregne konturboring må vi lage et lengdeprofil der det skal bores. Vi må også vite nivået vi skal sprenge til. Til dette har vi en skreddersydd funksjon. På grunnlag av en gitt flate, eksempelvis 4.1, i en SFI-modell oppretter funksjonen en 3D-linje som følger denne, se figur nedenfor.
3D-linjen blir lagt i en egen SFI-modell slik at vi kan generere lengdeprofil langs denne. Programmet foreslår et navn for denne, som vi kan endre hvis ønskelig. Etter profilgenererering får vi et lengdeprofil i bunn skjæring. Vi ser vekk i fra feilen som følge av at skjæringen reelt har en gitt helning.

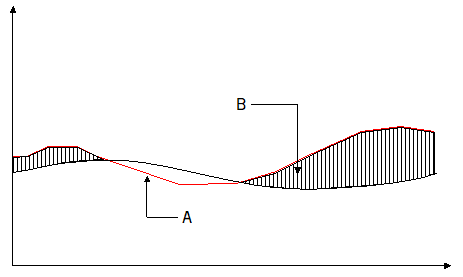

Figurtekst: A = Fjell, B = Konturboring
En massetype kan ikke bruke 3D-linjer direkte. Vi er derfor nødt til å opprette et teoretisk lag for denne linjen. Deretter henter vi massetypen for konturboring i dialogen for SFI-egenskaper.... I denne massetypen er avstanden mellom borehullene definert (standard 0.5 meter), slik at antall løpemeter med konturboring kan beregnes.
Fremgangsmåte
- Bytt til planvisning
- Merk senterlinje for veg
- Høyreklikk og velg Opprett linjedefinisjon fra flatenr.
- Velg eksempelvis Lag: 1:Trau og Flate: 4.2. Aksepter filnavn og trykk OK i dialogen
- Merk den nye senterlinjen, høyreklikk i kartet og velg Generer lengdeprofil på hurtigmenyen
- Velg Legg til/opprett... i det horisontale listefeltet for lagnavn
- Velg Standard Brukerdefinert og kall laget Trau. Trykk OK
- Svar Ja til å generere lag fra senterlinje i vegmodell og høydeoffset
- Legg inn 0 hvis nivået er korrekt (ingen justering av høyde) og trykk OK
- Velg massetype for konturboring i dialog for SFI-egenskaper...
