Geometrisk kontroll Differansemodell

Differansemodell

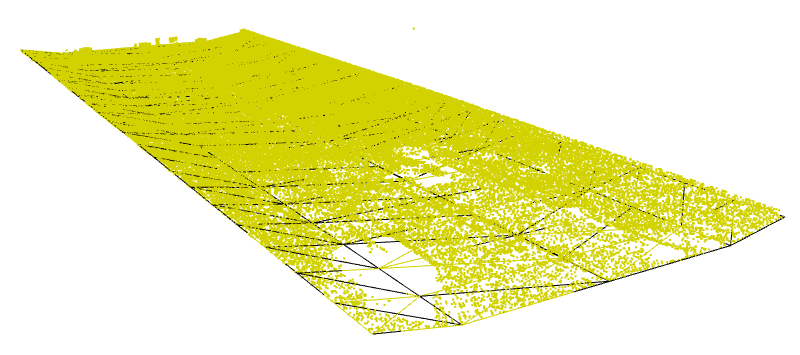

Du kan lage en differansemodell enten som punktsky eller triangelnett. Hvis du kontrollerer en teoretisk modell med en punktsky, får du en punktsky som resultat. Kontrollerer du en teoretisk modell med et triangelnett, får du et triangelnett som resultat. Du kan ikke bruke lag i modeller som teoretisk modell. Triangelnett i modeller må kopieres til applikasjonslag først.

Det går alltid greit å kontrollere triangelnett kopiert fra Gemini-modeller, men triangelnett fra CAD-systemer kan være på en form som kan skape problemer, som beskrevet i eget avsnitt nedenfor.

For å kontrollere flater i Gemini-modellene for veg, kryss og groper, må du først kopiere flatene til applikasjonslag som triangelnett. Bruk funksjonen Kopier geometri fra kommandoliste til applikasjonslag for dette.

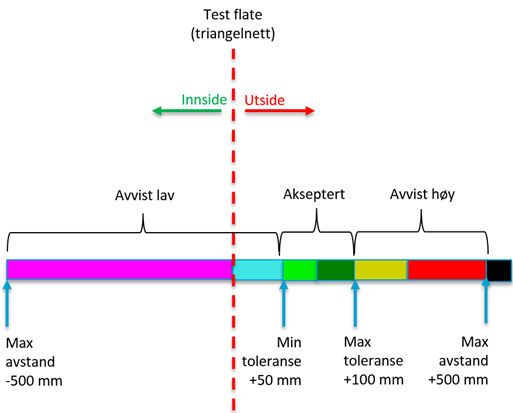

Eksempel

• Maks. avstand av interesse: 0,5 m
• Min. toleranse: 50 mm
• Maks. toleranse: 100 mm
• 7 intervaller

Etter kontrollen får du opp nøkkeltall i det horisontale listevinduet. Hvilke egenskaper som vises, avhenger av om resultatet er en punktsky eller et triangelnett.

Punktsky

Attributt	Kode	Beskrivelse
S_JOBRESULT	S10 Geometrisk kontroll akseptert	Punktsky for aksepterte punkter
	S13 Geometrisk kontroll avvist lav	Punktsky for avviste punkt utenfor min. toleranse
	S14 Geometrisk kontroll avvist høy	Punktsky for avviste punkt utenfor maks. toleranse
MinTolerance		Minimum toleranse
MaxTolerance		Maksimum toleranse
MeanDistance		Gjennomsnittlig avstand fra punkt til triangelnett
StdDev		Standardavvik for punktene
Accepted		Prosentandel av punktene som er akseptert i kontrollen
PointsTested		Antall punkt som er med i kontrollen
Percentage		Prosentandel av de kontrollerte punktene som er innenfor intervallene avvist lav, akseptert og avvist høy. Dette tallet vil være 100 hvis du ikke velger separate punktskyer

S13 og S14 genereres når det er valgt Opprett separat punktsky for punkt utenfor toleranse.

Du vil se at PointsTested kan avvike fra antall punkt i punktskyen. PointsTested, eller punktutvalget, inneholder alle punkt i punktskyen med fratrekk for de som er utenfor maksimal avstand av interesse.

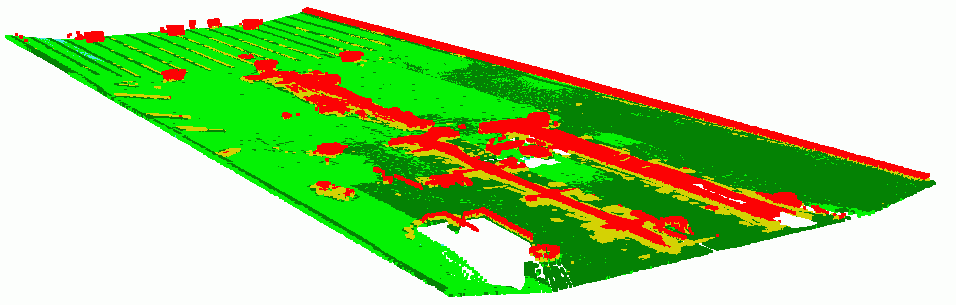

Fargeinformasjon skrives til alle punktene slik at du får en grafisk fremstilling av avvikene i plan- og 3D-visning.

Triangelnett

I dette tilfellet får triangelnett-objektene i resultatet attributten DifferenceModelPart. Du får et triangelnett for hvert intervall, for eksempel Avvist lav, Akseptert og Avvist høy dersom du har valgt tre intervaller. I tillegg får du et triangelnett med attributtverdi Utenfor for de delene av den målte modellen som ligger utenfor den teoretiske modellen.

Tegnforklaring

Det opprettes også en tegnforklaring som du kan sette inn i modellen eller på presentasjonstegninger.

Eksempel på tegnforklaring

Når det gjelder presentasjonstegninger, bør du ikke bruke kartutsnitt når du har punktskyer. Det kan fort bli store vektorfiler som er tunge å jobbe med. Vi anbefaler å eksportere 3D-visning til bildefil (Fil - Eksport - Bildefil...) og sette dette inn (Sett inn - Diverse filer - Sett inn fil...) i stedet for et kartutsnitt.

Triangelnett som ikke danner en hel flate

Triangelnettet må danne en hel flate (manifold surface), det vil si at et triangel bare kan ha ett nabotriangel. Et eksempel hvor kantlinjer kan ha flere triangler, er to triangelbokser satt oppå hverandre.

To triangelbokser satt oppå hverandre kan gi flere nabotriangler

Triangler må heller ikke overlappe, da dette ikke gir mening i en geometrisk kontroll.

Hvis triangelnettet ikke tilfredsstiller disse kravene, vil programmet gi en advarsel og rapportere hvor mange triangler som blir utelatt i kontrollen.

I dag må slike triangelnett ryddes manuelt.

Forslag til "workaround"

Her er et forslag som fungerer for situasjoner der du skal kontrollere loddrette vegger:

Workaround

1. Merk triangelnettet og velg Eksploder objekt(er) på høyre musetast.
2. Sorter trianglene på areal og merk alle med 2D-areal = 0 (det vil si loddrette flater).
3. Velg Snu merket på høyre musetast og slett utvalget.
4. Merk trianglene og velg Sammenføy objekter på høyre musetast.

En annen "workaround" er å sortere trianglene på 3D-areal slik at de største ligger først i listen. Når du deretter sammenføyer dem igjen, vil de største ligge først i triangelnettet og dermed bli med inn i kontrollen.
