Geometrisk kontroll av triangelnett og polygon med punktmålinger

Innledning

Geometrisk kontroll mot triangelnett/polygon er i utgangspunktet en flatekontroll. Det vil si at vi kontrollerer et målt punkt mot en flate i triangelnettet/polygonet. Når det gjelder polygon må alle punktene i polygonet ligge i samme flate, det vil si at vi ikke kan ha vindskjeve polygon.

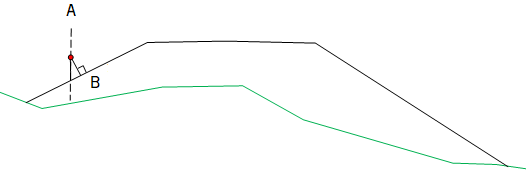

Kontrollen kan vi utføre loddrett eller normalt på flaten i triangelet/polygonet. Dette er vist i figuren nedenfor:

Figurtekst: A = Loddrett, B = Normalt på

Vi ser at dette er en indirekte avviksberegning mellom to koordinater. Ut fra kriteriene loddrett eller normalt på beregner programmet det teoretiske punktet på flaten. Da er det enkelt å finne vektoravviket med sine komponenter i D_EAST, D_NORTH og D_HEIGHT.

Informasjon

Når det gjelder fortegnet på avviket så er dette avhengig av om vi har positive eller negative konturer. Positive konturer er tegnet med normal tegneretning (mot klokken).

Figurene nedenfor viser fortegnet på avviket mot positiv kontur og negativ kontur. Positive avvik er tegnet med grønne piler og negative avvik er tegnet med røde piler.

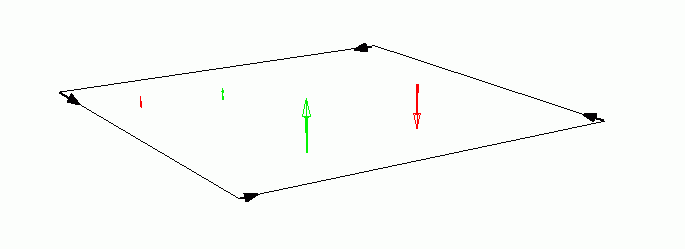

Figurtekst: Positiv kontur med avvik

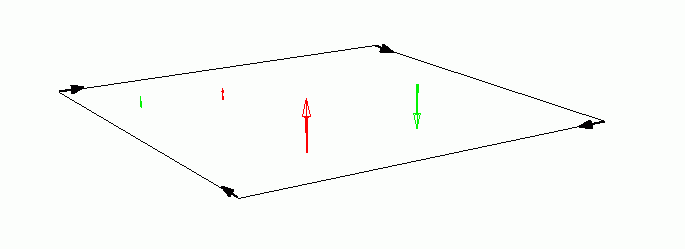

Figurtekst: Negativ kontur med avvik

Tips

Ønsker vi å skifte fortegn på resultatet har vi et eget valg for dette i den geometriske kontrollen.

I denne kontrollen kan vi oppleve situasjoner der programmet ikke klarer å beregne et punkt på en flate. Da vil programmet først prøve å gå normalt inn på nærmeste linje, deretter inn på nærmeste punkt. Tre forskjellige fotpunkt kan derfor bli rapportert fra kontrollen:

1. Punkt
2. Linje
3. Flate

Vi kan også legge inn et vertikalt offset og kontrollere mot et "tenkt" lag.

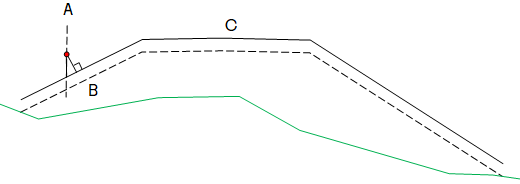

Figurtekst: Eksempel med vertikalt offset. A = Loddrett, B = Normalt på, C = Lag med vertikalt offset

Merk

Vi angir selv toleransekravet i kontrollen, fra Min. toleranse til Maks. toleranse.

Resultat av kontroll

Horisontal listefelt

Etter utført kontroll legger programmet ut resultatet av beregningen i laget med målte kontrollpunkt.

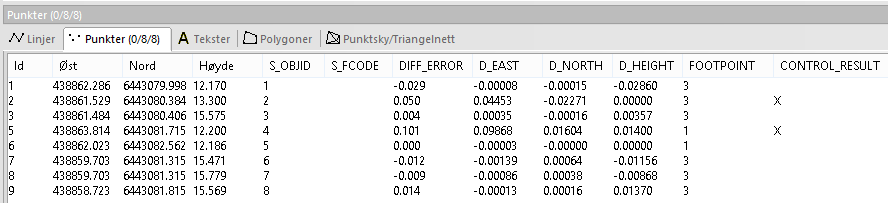

Figurtekst: Eksempel på resultat i horisontalt listefelt

Følgende egenskaper blir opprettet i det horisontale listefeltet:

• DIFF_ERROR - det totale vektoravviket
• D_EAST - vektoravviket sin Øst-komponent
• D_NORTH - vektoravviket sin Nord-komponent
• D_HEIGHT - vektoravviket sin Høyde-komponent
• FOOTPOINT - forteller om det teoretiske punktet kommer fra punkt (1), linje (2) eller flate (3) i triangelnettet/polygonet
• CONTROL_RESULT - punktet sitt kontrollresultat. Hvis avviket er større enn toleransekravet får vi en X i kolonnen

Rapport

Vi får en egen Excel-rapport for kontrollen.

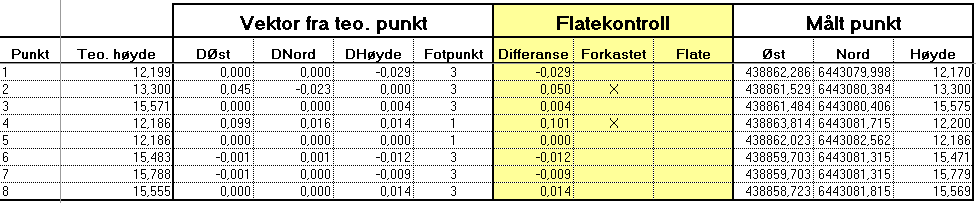

Eksempel på Excel-rapport for geometrisk kontroll
