Geometrisk kontroll av punkt med punktmålinger¶
Innledning¶
Geometrisk kontroll mot punkt er en direkte avviksberegning mellom to koordinater.
Det vil med andre ord si at vi beregner vektoravviket mellom et målt punkt og et teoretisk punkt (fasit). Avviket er beregnet etter formelen Avvik = målt koordinat - teoretisk koordinat. Et avvik på f.eks. +0,020m i nord-retning betyr at det målte punktet ligger 2 cm nord for teoretisk koordinat.
Vi kan bruke presentasjonsregelen Vektor til å få en presentasjon i plan og 3D.
Figurtekst: A = Teoretisk punkt, B = Målt punkt
Målte punkt skal sammenlignes med nærmeste teoretiske punkt enten ved å sammenligne punkt-ID (S_OBJID) eller ved å søke innenfor en gitt radius i 2D eller i 3D.
De teoretiske punktene (stikningsgrunnlaget) må ligge på et eget applikasjonslag.
Vi angir selv toleransekravet i kontrollen, fra Min. toleranse til Maks. toleranse.
Vi kan sette ulike toleranser for 2D, Høyde og 3D.
Resultat av kontroll¶
Horisontalt listefelt¶
Etter utført kontroll legger programmet ut resultatet av beregningen i laget med målte kontrollpunkt.

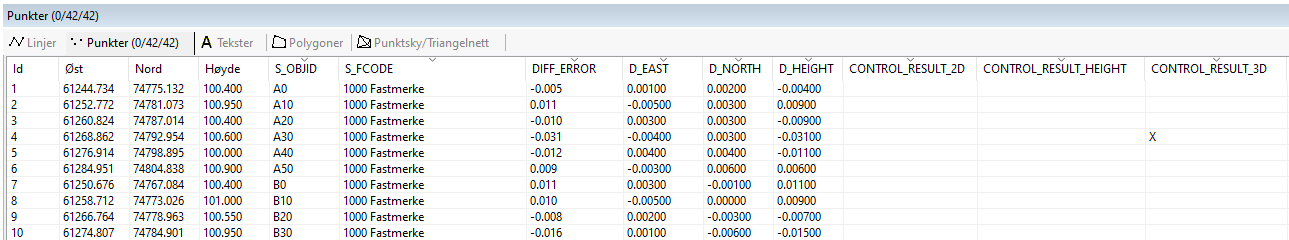

Eksempelet på resultat fra en 3D-kontroll.
Følgende egenskaper blir tilgjengelige i det horisontale listefeltet:
- DIFF_ERROR - vektoravviket
- D_EAST - vektoravviket sin Øst-komponent
- D_NORTH - vektoravviket sin Nord-komponent
- D_HEIGHT - vektoravviket sin Høyde-komponent
- CONTROL_RESULT_3D - punktet sitt kontrollresultat. Hvis avviket er større enn toleransekravet får vi en X i kolonnen.

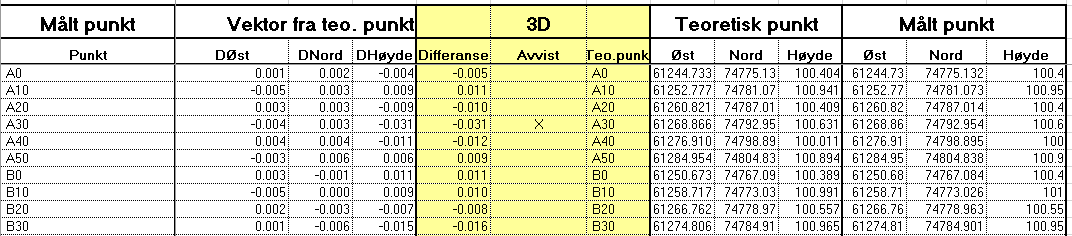

Rapport¶
Vi får en egen Excel-rapport for kontrollen.
