Geometrisk kontroll av linje med punktmålinger

Innledning

Geometrisk kontroll mot linje er i utgangspunktet en linjekontroll. Det vil si at vi kontrollerer et målt punkt mot en linje i applikasjonslaget. Programmet beregner det teoretiske punktet på linjen forskjellig avhengig av hvilken metode vi velger. Når det teoretiske punktet er beregnet finner programmet avviket mellom dette og det målte punktet.

Vi kan også bruke funksjonen Geometrisk kontroll veg... Med denne kan du kontrollere senterlinje i SFI-modell, samt linjer definert av flater i modellen.

I dialogen for geometrisk kontroll av linje har vi fire ulike metoder:

1. 2D
2. Høyde
3. 2D/Høyde
4. 3D
5. 2D-hjørne

2D

Med denne metoden tar ikke programmet hensyn til høyden når det teoretiske punktet blir beregnet.

DIFF_ERROR (differansen) finner vi ved å gå normalt på linjen i kartplanet. I tillegg beregner programmet også D_EAST og D_NORTH.

Fortegnet på DIFF_ERROR forteller om punktet er på venstre eller høyre side av linjen (negativ verdi vil si venstre side sett i linjeretningen).

Høyde

Med dette valget blir kun D_HEIGHT beregnet. DIFF_ERROR og D_HEIGHT vil i dette tilfellet være like.

2D/Høyde

Ofte ønsker jeg å rapportere egne toleranser på 2D og høyde samtidig. I mange tilfeller er normal avstand til linjen + høydeavvik som er interessant å rapportere, ikke 3D-avviket som kombinert avvik.

3D

Med denne metoden blir det teoretiske punktet beregnet ved å gå normalt på linjen i 3D.

I tillegg til DIFF_ERROR (differansen) blir også D_EAST, D_NORTH og D_HEIGHT beregnet.

2D-hjørne

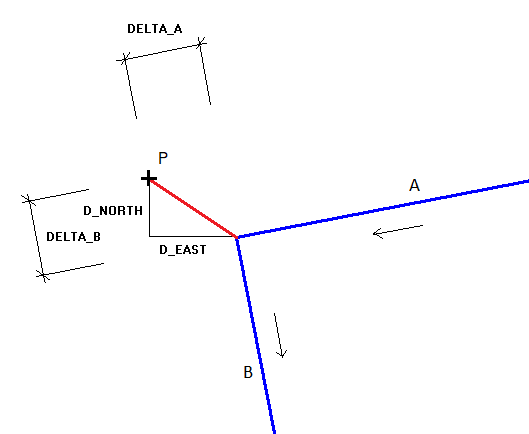

Metoden 2D-hjørne er i utgangspunktet lik metoden 2D. I tillegg blir DeltaA og DeltaB beregnet i forhold til nærmeste hjørne eller med andre ord nærmeste knekkpunkt på linjen. Et linjeobjekt kan inneholde mange hjørner som alle kan få beregnet en DeltaA- og DeltaB-verdi. Som vi ser av figuren er DeltaA- og DeltaB-avvikene normalt på henholdsvis element A og element B, eventuelt på forlengelsen til disse elementene.

Figurtekst: P = Målt punkt

Det spiller ingen rolle om det målte punktet ligger innenfor eller utenfor linjeobjektet. A er elementet før knekkpunktet og B er elementet etter knekkpunktet som det beregnes mot. Vi ser at retningen på linjen derfor er avgjørende for hva som blir DeltaA og DeltaB.

Vi angir selv toleransekravet i kontrollen, fra Min. toleranse til Maks. toleranse.

Resultat av kontroll

Horisontalt listefelt

Etter utført kontroll legger programmet ut resultatet av beregningen i laget med målte kontrollpunkt.

Resultat av beregning i horisontalt listefelt

Vi kan få følgende egenskaper i det horisontale listefeltet:

• DIFF_ERROR - vektoravviket (differansen)
• D_EAST - vektoravviket sin Øst-komponent
• D_NORTH - vektoravviket sin Nord-komponent
• D_HEIGHT - vektoravviket sin Høyde-komponent
• DELTA_A - avvik normalt på linje A (beregnes kun for metode 2D-hjørne)
• DELTA_B - avvik normalt på linje B (beregnes kun for metode 2D-hjørne)
• CONTROL_RESULT - punktet sitt kontrollresultat. Hvis avviket er større enn toleransekravet får vi en X i kolonnen.

Rapport

I tillegg til at resultatet blir vist i det horisontale listefeltet får vi også en egen Excel-rapport for kontrollen.

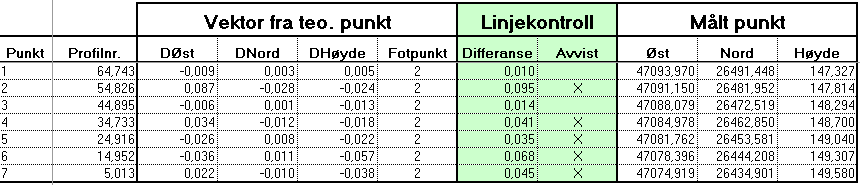

Eksempel på Excel-rapport for geometrisk kontroll
