Geometrisk kontroll

Innledning

Geometrisk kontroll er en del av grunnpakken Gemini Terrain+. Med denne funksjonaliteten kan entreprenørene dokumentere kvalitet på utførelse. Innmålte punkter kan sammenstilles med prosjekterte fagmodeller og dokumentere at objektet er bygget som prosjektert og innenfor toleransekrav. Geometrisk kontroll utfører vi i tegningen med fagmodellen som vi skal kontrollere.

Geometrisk kontroll i Gemini Terrain inneholder:

1. Geometrisk kontroll av punkt med punktmålinger
2. Geometrisk kontroll av linje med punktmålinger
3. Geometrisk kontroll av triangelnett og polygon med punktmålinger
4. Geometrisk kontroll av veg og tunnel med punktmålinger
5. Geometrisk kontroll av triangelnett med punktsky

Felles for de fire første kontrollene er at vi sammenligner målte punkt mot teoretiske punkt. De teoretiske punktene kan være beregnet fra linje og flate etter kriteriene loddrett eller normalt på.

Informasjon

For alle kontrollene må vi importere målte kontrollpunkt eller skanndata til et applikasjonslag.

Programmet har tre maler for geometrisk kontroll med punktmålinger som vi kan bruke når vi oppretter applikasjonslaget:

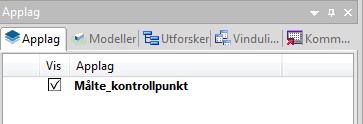

1. Geometrisk_kontroll
2. Geometrisk_kontroll_tunnel
3. Geometrisk_kontroll_veg

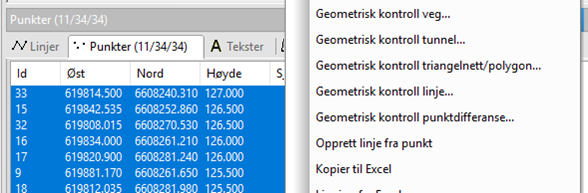

Funksjonene for geometrisk kontroll med punktmålinger finner vi på høyre musetast i det horisontale listefeltet for Punkter**

Funksjonen for geometrisk kontroll med punktsky finner vi i det horisontale listefeltet for Punktsky.

Resultat av kontroll

Horisontalt listefelt

Etter utført kontroll legger programmet ut resultatet av beregningen i laget med målte kontrollpunkt. Felles for alle kontrollene er at kolonner for vektoravviket og komponentene i DX, DY og DZ blir opprettet i det horisontale listefeltet.

Grafisk fremstilling

Den grafiske fremstillingen av resultatet kan vi sette opp selv. Det er imidlertid laget en applikasjonslagmal for geometrisk kontroll med presentasjonsregel for avviket i plan- og 3D-visning. Malen bruker presentasjonsregelen Vektor.

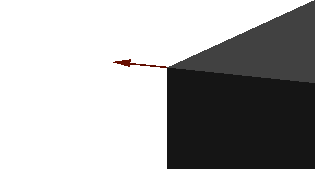

Denne regelen henter vektoravviket fra det horisontale listefeltet slik at alle avvikene kan presenteres med reelle verdier. Med denne regelen får vi også frem vektoravviket i render hvis vi ønsker det.

Vi henviser til dialoghjelpen for presentasjonsregelen for nærmere beskrivelse av de ulike mulighetene.

Rapport

Vi får også en egen Excel-rapport for hver kontroll.

Merk

De påfølgende kapitlene beskriver de ulike metodene i detalj. Merk at en påskriftfunksjon for tverrprofiler også hører inn under denne modulen. Den er nyttig til blant annet å vise avvik mellom ulike lag i tverrprofilet.
