Massetyper for grøft

Innledning

Etter å ha hentet predefinerte massetyper i SFI-modellen kan vi beregne masser og lage masserapport. For masseberegning av grøfter bruker programmet tverrprofilmetoden. Denne er nærmere beskrevet i avsnittet Tverrprofilmetoden.

Når det gjelder masserapporten i Excel så har denne egne kolonner for masser, massebalanse og akkumulert massebalanse. Balansefaktorenbrukes kun for kolonnene Massebalanse og Akkumulert massebalanse*. Alle andre masser i rapporten er faste masser.

Noen mengder beregner vi i lengdeprofilet (løpemeter grøft i gitte intervall). Massetypene for disse mengdene krever at vi bygger et lag for trau (bunn grøft) i lengdeprofilet. Vi kan ikke bruke Gemini Terrain flategenerator til dette, men må manuelt opprette laget med funksjonen Legg til/Opprett i det horisontale listefeltet for lagnavn. For traulag spør denne funksjonen om vi skal legge til en offsetverdi i forhold til høydene i tverrprofilene eller vertikalkurvaturen/3D-linjen.

Informasjon

Programmet inneholder forhåndsdefinerte massetyper for både prosesskode og NS3420.

Massetypene beskrevet nedenfor er et utgangspunkt og vil ikke nødvendigvis dekke alle kombinasjoner du kan møte. Det kan derfor bli nødvendig å redigere standard massetyper og/eller opprette nye brukerdefinerte massetyper ved behov.

Predefinerte massetyper for prosesskode

Id	Prosesskode	Massetype	Beregningstype	Balansefaktor	Min. tykkelse
40	42.21	Grøft graving	Volum
41	42.22	Grøft sprengning og oppgraving	Volum	1.000
42		Grøft skjæring fjell	Areal skrå	1.400
43	42.23	Grøft fiberduk	Volum
44	42.24	Grøft fundament og omfylling	Volum
45	42.25	Grøft gjenfylling med stedlige masser	Volum	-1.400

Nedenfor vises skisser som illustrerer massetypene.

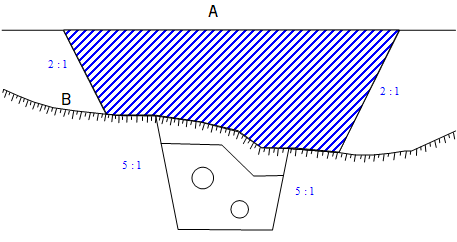

Graving

Graving, A = Traubunn veg/terreng, B = Fjell

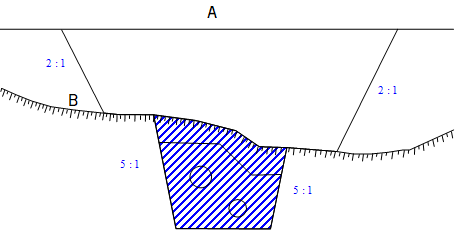

Sprengning og oppgraving

Sprengning og oppgraving, A = Traubunn veg/terreng, B = Fjell

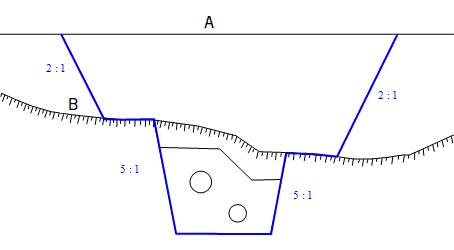

Fiberduk

Fiberduk, A = Traubunn veg/terreng, B = Fjell

Fundament og omfylling

Fundament og omfylling, A = Traubunn veg/terreng, B = Fjell

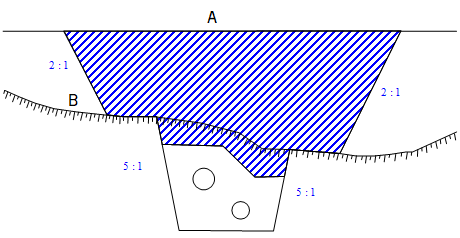

Gjenfylling med stedlige masser

Gjenfylling med stedlige masser, A = Traubunn veg/terreng, B = Fjell

Predefinerte massetyper for NS3420

Programmet inneholder også forhåndsdefinerte massetyper for NS3420-standarden. Disse er beskrevet nedenfor.

Massetyper i lengdeprofil

Kode	Beskrivelse	Enhet	Merknad
H11.11	Graving av grøft	Lengde horisontal	En massetype for hvert dybdeintervall
H11.3	Sprengning og utgraving av kombinert grøft	Lengde horisontal	En massetype for hvert dybdeintervall
H11.21	Sprengning av grøft	Lengde horisontal	En massetype for hvert dybdeintervall
H14.11	Fundamenter av tilførte masser	Lengde horisontal
H16.12	Gjenfylling over ledningssonen for rørledning	Lengde horisontal

Nedenfor vises skisser som illustrerer massetypene.

Graving av grøft

Det er laget massetyper for hvert dybdeintervall. Massetypene forutsetter et jordlag som dekker hele traulaget.

Graving av grøft, A = Jord, B = Trau

Sprengning av grøft

Det er laget massetyper for hvert dybdeintervall. Massetypene forutsetter et fjellag som dekker hele traulaget.

Sprengning av grøft, A = Fjell, B = Trau

Sprengning og utgraving av kombinert grøft

Som vi ser over er det enkelt å beregne grøftestrekk som enten er graving, sprengning eller kombinert grave og sprengning. Men hvordan skal vi håndtere grøftestrekk som inneholder flere varianter?

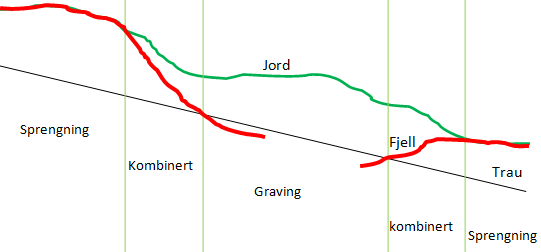

Sprengning og utgraving av kombinert grøft

I disse tilfellene må vi foreløpig gjøre en del manuelle operasjoner.

Fremgangsmåte

1. Generer lengdeprofil for grøftestrekket
2. Opprett loddrette hjelpelinjer i overgangen mellom grøftevariantene
3. Opprett tre nye brukerdefinerte traulag. Kall de eksempelvis:
4. 101: Trau-graving
5. 102: Trau-Sprengning
6. 103: Trau-kombinert
7. Konstruer de brukerdefinerte traulagene ved å snappe til 1:Trau og skjæring mellom 1:Trau og hjelpelinjer
8. Oppdater standard massetyper med nye traulag

Massetyper i tverrprofiler

Kode	Beskrivelse	Enhet	Merknad
F11.01	Vegetasjonsrydding, komplett	Areal horisontal
F12.01	Komplett avskaving og flytting av vekstjord	Areal horisontal
H11.12	Graving av grøft	Volum
H11.22	Sprengning av grøft	Volum
I43.1	Geotekstil som filter i grøfter	Areal skrå	Alternativ løsning er at fiberduk følger omfyllingslaget
	Brutto sidefylling/beskyttelselag		Hjelpemasse, uten fratrekk av rørvolum
	VA rørledning		Hjelpemasse for rørvolum. Beregnes for rør større enn verdi satt i avanserte massetype innstillinger. Merk at påskrift for VA-linjedefinisjonsdata viser rørene i tverrprofilet.
H15.16	Sidefylling/beskyttelseslag for rørledning i grøft med tilførte masser	Volum	Med eventuelle fratrekk av rørvolum. Uten fratrekk for rørvolum er massen lik brutto masse.
H16.11	Gjenfylling over ledningssonen for rørledning	Volum

Nedenfor vises skisser som illustrerer massetypene.

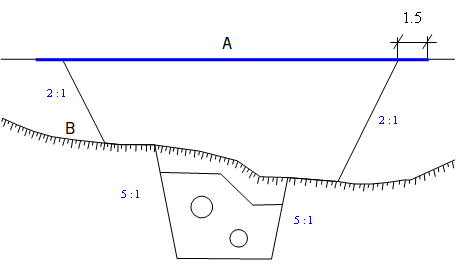

Vegetasjonsrydding

Vegetasjonsrydding, A = Traubunn veg/terreng, B = Fjell

Graving

Graving, A = Traubunn veg/terreng, B = Fjell

Sprengning

Sprengning, A = Traubunn veg/terreng, B = Fjell

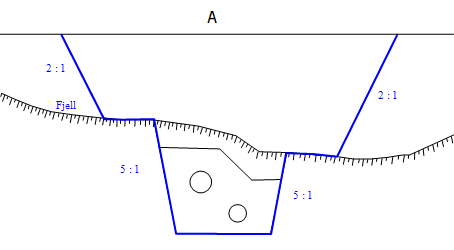

Geotekstil

Geotekstil, A = Traubunn veg/terreng

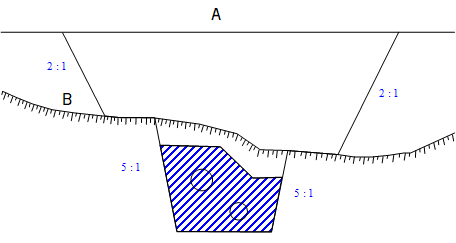

Sidefylling

Sidefylling, A = Traubunn veg/terreng, B = Fjell

Gjenfylling

Gjenfylling, A = Traubunn veg/terreng, B = Fjell

Grøftetabell

Mange kontrakter har også et vedlegg med en egen grøftetabell.

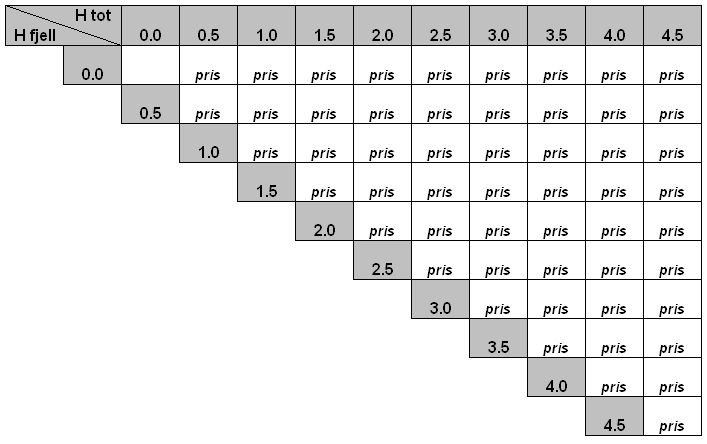

Eksempel på grøftetabell

Vi har laget en egen mal for kontrakter som skal gjøres opp etter denne type tabell. Malen inneholder massetyper for alle disse kombinasjonene (totalt 54 massetyper) og den heter Grøftetabell-kombinert-grøft.sfi.

Tips

Velg Bruk mal… i dialogen for SFI-egenskaper for å hente massetypene i malen.

Eksempler på massetyper i malen:

• H. total 0.5, H. fjell 0.0
• H. total 0.5, H. fjell 0.5
• H. total 1.0, H. fjell 0.0
• H. total 1.0, H. fjell 0.5
• osv.

Merk

Følgende krav må være oppfylt for at massene skal beregnes korrekt. Lengdeprofilet må inneholde et kontinuerlig jordlag for hele strekket. Dette er ikke nødvendig for fjellaget. I de tilfellene du bare har jord for deler av grøften må du legge inn resten manuelt i lengdeprofilet. Løsningen er å snappe jordlaget til fjellaget i disse områdene.
