Parametrisk grøftebeskrivelse og masseberegning¶
Parametrisk grøftebeskrivelse¶
Parametrisk grøftebeskrivelse forutsetter at kummer og ledninger er lagt inn i kommandoen for linjedefinisjonsdata. Siden geometri og egenskaper for kummer og ledninger importeres til et applikasjonslag, har vi en egen funksjon på verktøyboksen for å overføre disse dataene til linjedefinisjonsdata i en SFI-modell.
Opprett VA-linjedefinisjonsdata fra applikasjonslag¶
Ikon for Opprett VA-linjedefinisjonsdata fra applikasjonslag**
Med funksjonen Opprett VA-linjedefinisjonsdata fra applikasjonslag peker vi på linjene i applikasjonslaget som skal danne senterlinjen i grøften.
Når vi prosjekterer med linjedefinisjonsdata, konstruerer vi punkter for senter kum. Videre legger vi inn ledningsnivåer, og disse refererer til kumvegg.
Figur: 1 = Nivå 1, 2 = Nivå 2, A = Senter kum
Merk derfor at applikasjonslag-linjer som går inn til senterpunktet for kummen vil bli justert tilsvarende i prosessen med å opprette linjedefinisjonsdata fra geometri i applikasjonslag. Nivå 1 og Nivå 2 blir lik senterhøyden.

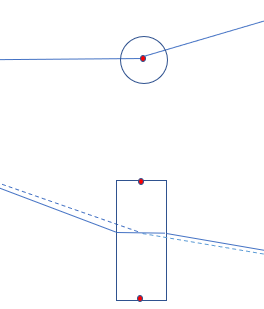

Illustrasjon av justering for applaglinjer
Innmålingsinstruks for Gemini VA
For as-built-data som følger Innmålingsinstruksen til Gemini VA kreves det at det skal måles punkt i kumvegg ved innmåling av selvfallsledning. Det er nødvendig å måle så langt inn mot kumvegg som mulig, og det kan gjøres enten på innsiden eller utsiden av kumvegg.

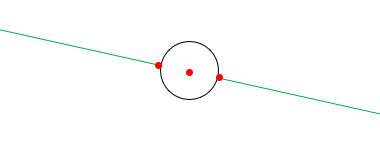

Figur: Målepunkt for selvfallsledning ved kumvegg

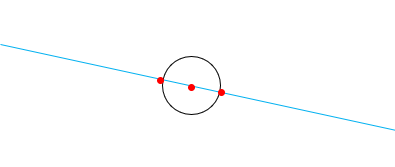

For trykkledninger måles ledningen helt inn mot armatur eller ventil i kum.
Figur: Målepunkt for trykkledning ved armatur/ventil
Ledninger skal måles med NØH ved alle horisontale og vertikale retningsendringer, samt ved alle skjøtemuffer, anboringer og gren.
Hvordan blir disse overført fra applikasjonslag til linjedefinisjonsdata?¶
I linjedefinisjonsdata må alle ledninger innom kummens senterpunkt. Der dette ikke er tilfelle vil det bli opprettet usynlige linjer, det vil si punkter med kumdim. og ledningsdim. lik 0.
Maks. punktavstand bestemmer om linjer med opphold skal henge sammen eller ikke:

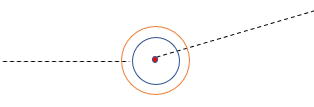

Illustrasjon av maksimal punktavstand
Merk
Dersom ledningen ikke har knekkpunkter innenfor kummens område, vil det ikke bli opprettet kum i linjedefinisjonsdata.
På grunnlag av bufferavstand finner programmet andre linjer som skal med i samme grøft:

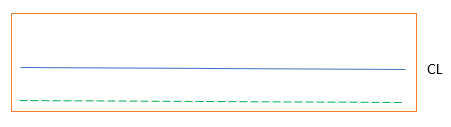

Illustrasjon av bufferavstand
Forutsetninger for vellykket konvertering¶
For at funksjonen skal fungere knirkefritt må vi klargjøre punktene (kummene) og linjene (ledningene) på forhånd med korrekte koder.
Forutsetningen er at de har nøkkelegenskaper med gyldige koder, minimum:
- Linjene i applikasjonslaget må ha S_FCODE og Dimensjon
- Punktene i applikasjonslaget må ha S_FCODE, Kumform, Bredde og Kjegle
Kryssreferanse for applikasjonslag og linjedefinisjonsdata¶
Med i installasjonen følger det en kryssreferansetabell for malen Gemini VA.al_. Denne kobler attributter i applikasjonslag med attributter i linjedefinisjonsdata. Vi kan ta utgangspunkt i denne og lage egne tabeller for tilsvarende data med andre attributt-skjemaer enn Gemini VA.
Tabellen nedenfor viser egenskaper og koder for punkt i applikasjonslag, som bruker XREF-tabellen for Gemini VA malen eller skjemaet, og hvordan de overføres til linjedefinisjonsdata:
| EGENSKAP | KODER | LINJEDEFINISJONSDATA |
|---|---|---|
| S_FCODE | KUM - Kum | Punktet for senter bunn kum gir Nord- og Øst-koordinat for kummen. Punktets høydeverdi brukes ikke da ledningene gir Nivå 1 og Nivå 2. |
| LOK - Kumlokk | Punktet for senter kumlokk gir terrenghøyde for kummen. | |
| Bredde | Bredde gis i mm | Kumdim gis i m i linjedefinisjonsdata. Verdi for bredde konverteres fra mm til m. |
| Kumform | R - Rund | Kombinasjonen av Kumform og Kjegle bestemmer kumtype |
| Kjegle | R - Rett kjegle | RR gir kumtype : 2 |
| S - Skjev kjegle | RS gir kumtype : 3 | |
| U - Uten kjegle | RU gir kumtype : 1 | |
| Avst_BunnInnvUnderUtv | Avstand i m | Verdi for Off.bunn justeres slik at bunn utvendig kum blir korrekt |
Tabellen nedenfor viser egenskaper og koder for linje i applikasjonslag og hvordan de overføres til linjedefinisjonsdata:
| EGENSKAP | KODER | LINJEDEFINISJONSDATA |
|---|---|---|
| S_FCODE | OV - Overvannsledning OVF - Overvann fordrøyning OVK - Overvann kanal OVO - Overvann overløpsledning OVR - Overvann renne OVT - Overvann tunnel |
Datatype: 101 Overvannsdata |
| SP - Spillvannsledning AF - Avløp felles ledning SPD - Spillvann dykkerledning SPK - Spillvann kanal SPO - Spillvann overløpsledning SPT - Spillvann tunnel |
Datatype: 102 Spillvannsdata | |
| VL - Vannledning VLI - Vann inntaksledning VLK - Vann kanal VLT - Vann tunnel VLU - Utspyler/spyleledning |
Datatype: 103 Vanndata | |
| OVP - Overvann pumpeledning SPP - Spillvann pumpeledning SPS - Spillvann sugeledning |
Datatype: 104 Pumpeledning | |
| DR - Drensledning | Datatype: 105 Drensledning | |
| Dimensjon | Dimensjon gis i mm | L.dim gis i m i linjedefinisjonsdata. Verdi for Dimensjon konverteres fra mm til m. |
| Material | Materiallisten kan inneholde alle typer koder (maks. 8 tegn). De overføres uendret. | Like koder som i applikasjonslaget. |
Informasjon
Når det gjelder parametrisk grøftebeskrivelse, er denne lik enten vi prosjekterer VA med linjedefinisjonsdata eller dokumenterer as-built VA med linjedefinisjonsdata.
Parametrisk grøftebeskrivelse er nærmere beskrevet i kapittelet VA-prosjektering under delkapittel om Parametrisk grøftebeskrivelse og masseberegning.
