Manuell grøftebeskrivelse

Innledning

I tidligere versjoner av programmet (versjon 13 og tidligere), brukte vi tabellen for overflatebeskrivelse i manuell veg til å definere grøfter.

Vi kan fortsatt gjøre dette på samme måte. I tillegg kan vi konvertere en parametrisk beskrivelse til en manuell beskrivelse. Det kan være aktuelt å bruke manuell veg dersom vi ikke har lisens for parametrisk grøft (Gemini TrenchWorks) eller har behov for å gjøre manuelle tilpasninger som ikke automatikken støtter.

Manuell veg krever at vi har horisontal- og vertikalgeometri definert i SFI-modellen.

Da kan vi bruke de samme tabellene som ved vegprosjektering til å definere grøften. Det er vanlig å ta utgangspunkt i en mal. Fra vår side er det laget to maler for et typisk grøftesnitt:

1. Grøft-OV200mm.sfi
2. Grøft-OV200mmNy.sfi

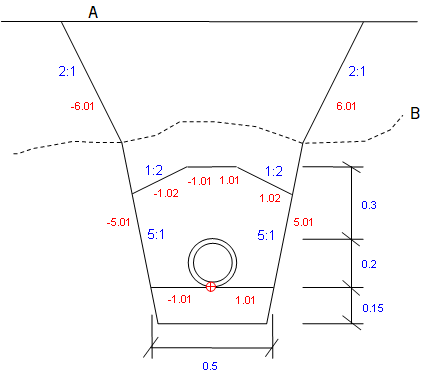

Grøftesnittet er som vist i figuren:

A* = Traubunn veg/terreng, B* = Fjell

I grøftesnittet er 0-punktet for referansehøyden bunn utvendig rør, det vil si topp fundament.

Hvordan malene er definert er beskrevet i detalj nedenfor, også fordeler og ulemper med de to alternative løsningene.

Grøft-OV200mm.sfi

Grøften definerer vi med vegparametre (manuell metode) med følgende tabeller:

• Overflatebeskrivelser
• Fjellhylle
• Overbygning

Til å beskrive fundamentet bruker vi forsterkningslaget i tabellen for Overbygning. Her legger vi inn ønsket verdi i kolonnen for forsterkningslaget for flate 1.01 og -1.01.

I malen har vi lagt inn en verdi for forsterkningslaget på 0.15.

Til å beskrive resten av grøfteflatene bruker vi laget Vegoverflate i tabellen for Overflatebeskrivelser. Det er også mulig å legge inn en fjellhyllebredde i tabellen Fjellhylle. Det er ikke definert fjellhylle i malen.

I malen er Vegoverflate (referansehøyde 0.0) definert som følger:

Flate	Bredde (m)	Helning
1.01	0.25	0
-1.01	0.25	0
5.01	-	5
-5.01	-	5
6.01	-	2
-6.01	-	2

Til å beskrive skillet mellom omfylling og gjenfylling bruker vi laget Grøft omfylling i tabellen Overflatebeskrivelser.

I malen er Grøft omfylling (referansehøyde 0.5) definert som følger:

Flate	Bredde (m)	Helning
1.01	0.1	0
-1.01	0.1	0
...
1.02	0.15	0.5
-1.02	0.15	0.5
...

Grøft-OV200mmNy

Grøften definerer vi med vegparametre (manuell metode) med følgende tabeller:

• Overflatebeskrivelser
• Fjellhylle

Til å beskrive grøfteflatene bruker vi laget Vegoverflate i tabellen Overflatebeskrivelser. Det er også mulig å legge inn en fjellhyllebredde i tabellen Fjellhylle. Det er ikke definert fjellhylle i malen.

I malen er Vegoverflate (referansehøyde -0.15) definert som følger:

Flate	Bredde (m)	Helning
1.01	0.175	0
-1.01	0.175	0
5.01	-	5
-5.01	-	5
6.01	-	2
-6.01	-	2

Til å beskrive skillet mellom omfylling og gjenfylling bruker vi laget Grøft omfylling i tabellen Overflatebeskrivelser.

I malen er Grøft omfylling (referansehøyde 0.5) definert som følger:

Flate	Bredde (m)	Helning
1.01	0.1	0
-1.01	0.1	0
...
1.02	0.15	0.5
-1.02	0.15	0.5
...

Videre er Grøft fundament (referansehøyde 0.0) definert som følger:

Flate	Bredde (m)	Helning
1.01	1.0	0
1.02	1.0	0

Fordeler og ulemper med malene

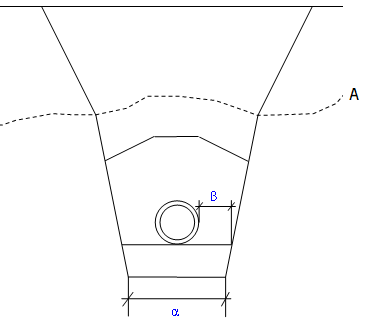

Noen ganger vil det være krav til sideoverdekning, mens andre ganger krav til bredde bunn grøft, se figur under.

A = Fjell

En fordel med malen Grøft-OV200mm.sfi er at kravet til sideoverdekning er tilfredsstilt enten grøften går i fjell eller jord (siden flaten starter i topp fundament og ikke i bunn grøft).

En fordel med malen Grøft-OV200mmNy.sfi er at denne også vil takle fjellhyllebredde i fundamentet.

Lage egne maler

Vi kan tilpasse malene til andre ledningsdimensjoner, det vil si endre breddene slik at de passer og justere referansehøyden for laget. Når vi har tilpasset verdiene til en ny dimensjon må vi lagre de til mal. Bruk funksjonen Lagre mal.... Vi vil da etterhvert få flere og flere maler som vi kan bruke igjen på senere prosjekter.
